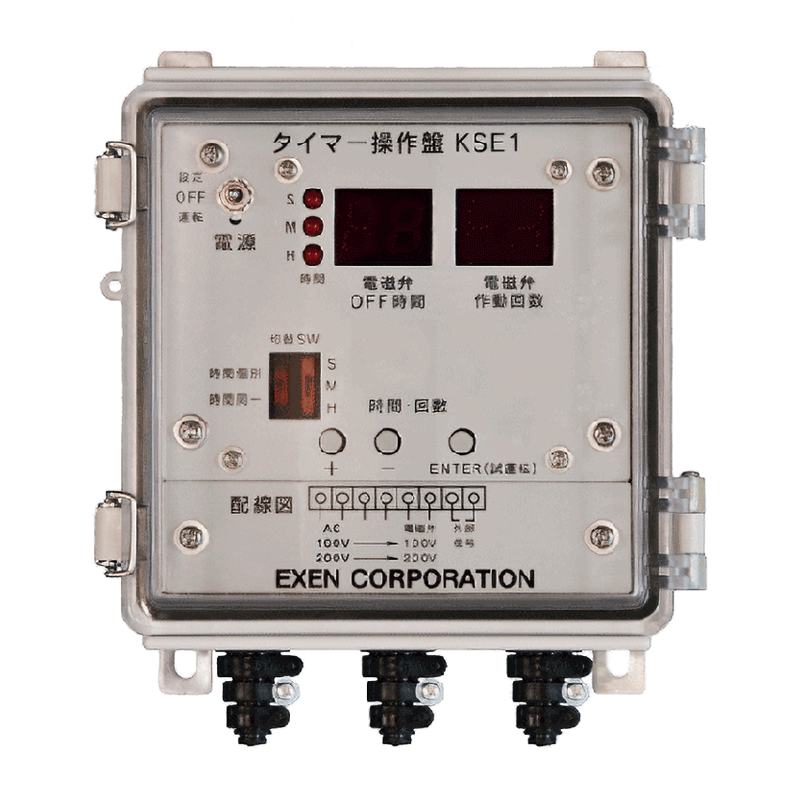

タイマー操作盤(ノッカー／ブラスター) KSE1
タイマー操作盤(ノッカー／ブラスター) KSE1
操作が簡単なエアー式バイブレータ のタイマー操作盤
このような使い方をされています
- 01食品医薬品工場内 比較的クリーンな環境時、ノッカー制御する際に使用
- 02ダム現場の生コンホッパ閉塞防止
- 03活性炭の搬送シュート付着解消
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
KSE1型はフローエイド閉塞防止機器エアー式のリレーノッカー・ダイレクトブラスター・ソフトディスクブラスターなどの運転時間と運転間隔をコントロールできる電磁弁専用のタイマー操作盤です。 入力電源単相AC100V/AC200V/DC24Vの3電圧対応可能で、出力電圧は入力と同電圧で出力される現場で使いやすい操作盤です。 保護等級はIP65相当の屋内仕様です。（DC24V対応品は受注生産品です。）
入力電圧が3電圧対応で用途が広い
一台の操作盤で入力電源単相AC100V/AC200V/DC24Vの3種類の電圧に対応可能であるため、ほとんどの現場に対応が可能です。 出力は入力電圧と同じ電圧で出力されます。 （DC24V対応品は受注生産品です。）
タイマーの時間表示が明るくて見やすい
タイマーの表示が発光ダイオードで明るくて見やすくなっているため、うす暗い現場でも簡単に設定時間を確認することが出来ます。
タイマーの時間設切替が簡単
タイマーの秒・分・時間の設定は透明カバーを開け、指でのスイッチ切り替えで、秒・分・時間のスイッチ位置にあわせて、0.5秒及び1～99秒、 1～99分、1～99時間と簡単に切替できます。
タイマーの設定が広範囲で使いやすい。1秒～９９時間
リレーノッカー・ブラスターの運転間隔時間（電磁弁ＯＦＦ時間）は0.5秒、1～99秒、 1～99分、1～99時間と広範囲に設定できるため、用途が広く使いやすいタイマー制御盤になっています。
試運転が簡単に出来ます
タイマーの設定をする前に、取り付けたリレーノッカーやブラスターが正確作動するかは、盤上の電源スイッチを設定側にしてＥＮＴＥＲキーを押すことにより試運転が簡単に出来ます。
作動回数の設定も便利
運転間隔時間の設定後、作動回数の設定も簡単です。 設定回数は１回から無限大まで設定可能です。 また、作動回数は開始から終了するまで残りの回数も表示するため便利です。
電磁弁2台まで同時運転可能
ノッカー等を制御する電磁弁の同時運転は最大2台まで可能です。 ひとつの現場で複数のノッカーやブラスターを集中制御する場合など威力を発揮します。（電磁弁はエクセン推奨の電磁弁をご使用下さい。）
標準と交互の切り替えが出来る
表面のスイッチ切り替えで、３方電磁弁での使用時は”標準”に設定。5ポート電磁弁の使用で２系統にノッカーを分けて使用する場合は、”交互”に設定すれば２系統の交互運転を実施することが出来ます。 （ノッカー操作盤ＨＫＥ型機能と同じ）

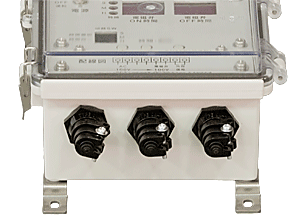

保護等級IP65
KSE1型は保護等級（IP65）防塵構造なので、ほこりの多い現場でも設置することが出来ます。 また、屋外で使用される場合は水切防水構造のボックスに入れてご使用ください。
外部の設備機器からの信号をもらって運転が可能
操作盤内の端子台にある外部接点（無電圧接点）を使用し、ホッパーの開閉バルブの信号や、搬送ラインの信号を受けてノッカーの打撃を開始させることが出来るため、自動制御時の遠隔操作に便利です。
無限回数設定と外部信号の組み合わせが便利
タイマー設定で運転間隔時間の設定後、運転回数を無限にしておけば、外部信号をもらっている間は運転し続けるため、便利に使えます。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|
| KSE1 | 001051000 | ¥75,000 | 製品図面 ダウンロード |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
KSE1型仕様
| 型式 | 構造 | 電源電圧 (V) |
電磁弁 ON時間 |
電磁弁OFF時間 | 作動回数 | 出力電圧 | 電磁弁 使用 可能数 |
概寸法 L×W×H （ｍｍ） |
取付寸法 W×HΦ （ｍｍ） |
質量 (Kg） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 切替 スイッチ |
範囲 | ||||||||||
| KSE1 | 屋内用 保護等級 IP65 |
単相AC100 単相AC200 |
0.5秒 （固定） |
S(秒) | 0.5,1～99 | 1～99,無限 | 単相AC100 単相AC200 |
2 | 101×167×194 | 120×160 φ5.5 | 1.2 |
| M(分) | 1～99 | ||||||||||
| H(時) | |||||||||||
（注）電磁弁は入力電圧と同一電圧の物を必ずご使用下さい。
推奨電磁弁
| 作動機器 | 電磁弁型式 | メーカ | 備考 | |
|---|---|---|---|---|
| 100V | 200V | |||
| ノッカー | AG44-02-3-02G-1 | AG44-02-3-02G-2 | CKD | |
| ミニブラスター | PDV3-40A-AC100 ※1 | PDV3-40A-AC200 ※1 | CKD | |
| ブラスター | VS3135-041WTBPX75 | VS3135-042WTBPX75 | SMC | |
| ノッカー | 4F310-08-P1-1 | 4F310-08-P1-2 | CKD | 交互モード |
本タイマー操作盤は、エクセン製ノッカーおよびブラスターを動作させる電磁弁をタイマー運転する為のタイマー操作盤です。
本機の動作確認は本表の電磁弁で実施しています。掲載の電磁弁をご使用を下さい。
掲載以外の電磁弁使用での誤動作などの不具合については、保証対象外となります。
（※１：ミニブラスターのみ電磁弁はミニブラスター本体に装着済みです）
寸法・設置・操作盤

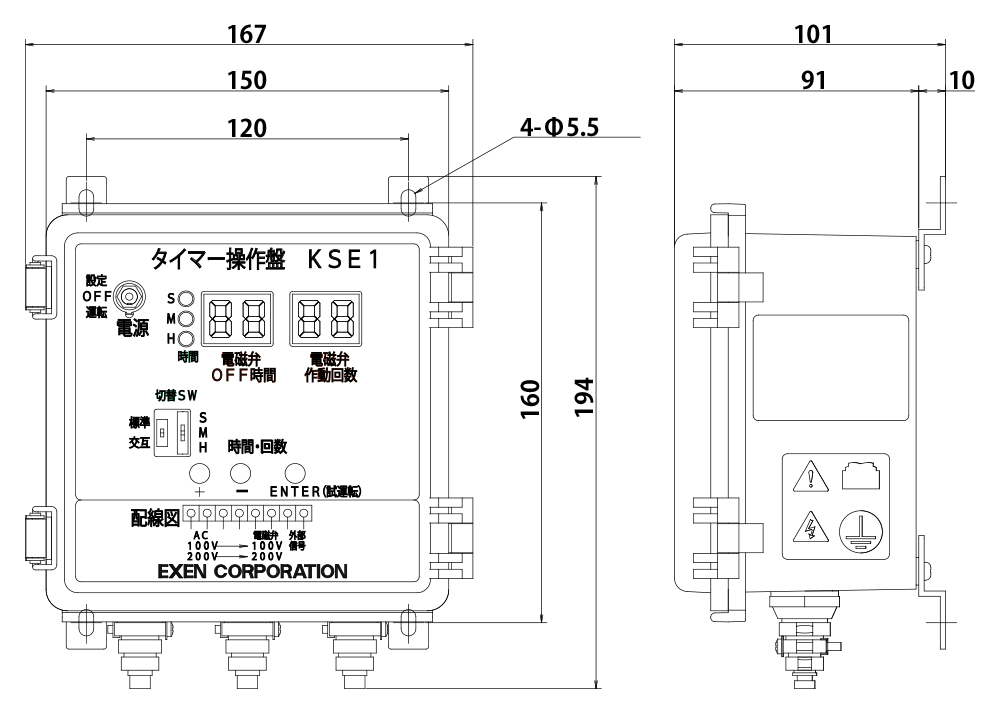

製品寸法図

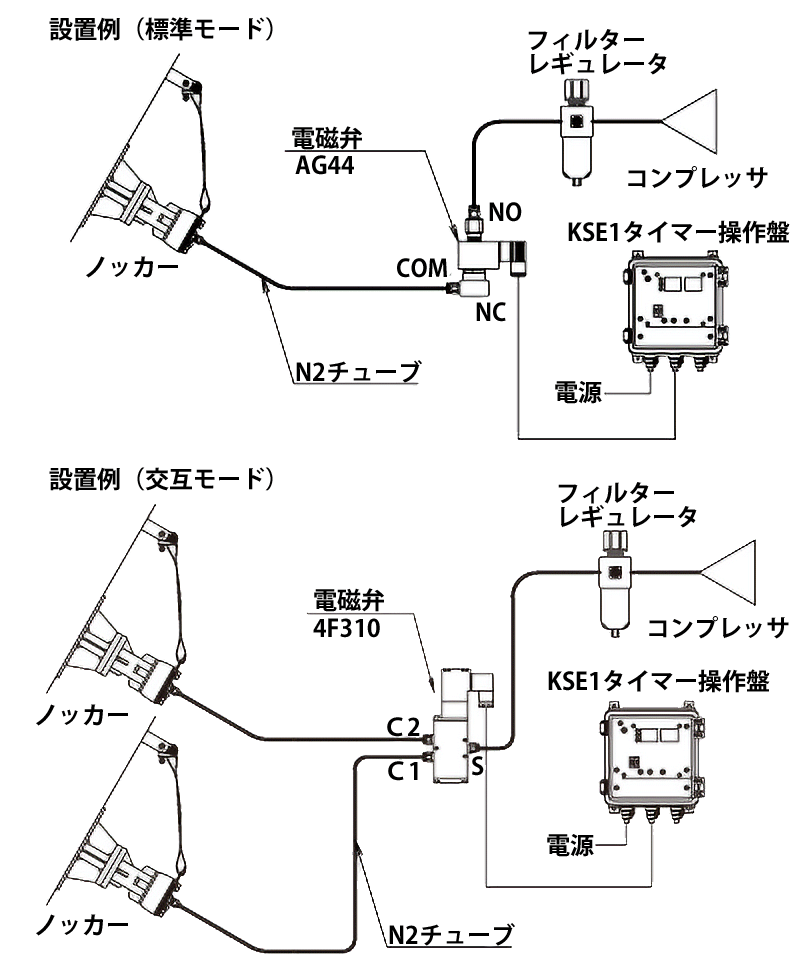

設置方法
※ノッカー・ブラスター・電磁弁の取付けにつきましては、ノッカー・ブラスター・電磁弁の取扱説明書をご覧頂き、正しく取付けして下さい。
