ゴムヘッド

  • ゴムヘッド

ゴムヘッド

ゴムヘッドの採用により型枠や鉄筋との接触音を低減。型枠やタイルの破損防止。

このような使い方をされています

  • コンクリート打設全般

このような場所で使用されています

特長

強度の強いコンクリートを打設する為に、内部の気泡を除去しコンクリートの密度を高め、骨材が均等に分布する様に強力な振動伝達を与えるゴムヘッドです。
尖端にゴムヘッドを装着する事により、打設音の低減、タイル型枠のキズを防止します。


尖端にゴムヘッドを採用

ゴムヘッドの採用により打設時に型枠や鉄筋にバイブレータの尖端が接触し、発生する騒音・型枠・鉄筋・タイルの破損等を防止出来ます。

ゴムヘッド

エコ製品です!

HBMシリーズはエコ製品です。
特にキャブタイヤケーブルは環境に優しい材料を使用したエコケーブルです。
またHBMに使用しているキャブタイヤケーブルは10%の軽量化に成功しております。(当社従来比)
*環境に優しい材料とは、焼却及び埋め立て処理をおこなう際に、有害物質の発生の元となる塩素などのハロゲン系元素や人体に害を及ぼす危険のある鉛成分を含んでいないこと。
リサイクルしやすい材料を使用していることがあげられます。

ゴムヘッド

容易なメンテナンス

ZXタイプはロータと振動軸一体化構造です。(30ZXはのぞく)。
VFタイプはロータと振動軸を別部品とし振動体の保守性を向上させた構造になっています。
両タイプともロータと振動軸にベアリングが組み込まれた状態で分解ができるため、メンテナンス性に優れています。
また、ベアリングには実績のある高寿命のグリース充填タイプを使用しています。


新プラグの採用

プラグ部分の接触不良によるモータの焼損トラブルを減少させる為、新開発のプラグはスーパータフピンを採用しております。
スーパータフピンは半永久的に弾性を保ちプラグ部分の接触不良を起こさせません。

ゴムヘッド

安定した振動

回転が滑らかで高出力である三相交流モータを採用しました。
(単相交流モータは低出力であり回転にムラが起きやすい)この事により、HBMは安定した強力な振動を保障します。


耐久性の向上

尖端部や振動体部には耐摩耗性に優れた材質を使用しているために耐久性があります。


手元振動の低減

HBMの振動バランスを調整し、手元振動が最も少なくなる設計をしております。
また、新型ホースが振動を若干吸収する事により手元振動を低減します。

型式一覧

型式 品目コード 販売価格(税抜き)
HBM30ZX-R 6m 000651000 ¥231,000
HBM40VR 6m 001170000 ¥211,000
HBM50VR 6m 001178000 ¥220,000
HBM60ZX-R 6m 000666000 ¥255,000

※外部コードは全機種15m標準装備しています。
※上記価格表以外のゴムヘッドは受注生産品となりますので、納期・価格は当社へお問い合わせください。
*掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

ゴムヘッド仕様

型式 出力
(W)
電圧
(V)
電流
(A)
周波数
(Hz)
振動数
(Hz)
全長
(mm)
振動部
(径×長さ)
(mm)
外部ホース
(径×長さ)
(mm)
質量
(kg)
HBM30ZX-R  130 48 3.5 200/240 200/240 6554 31×400 28×6000 9.6
HBM40VR 250 5.5 6520 43×366 33×6000 12.2
HBM50VR 400 9.0 6571 52×417 36X6000 16.3
HBM60ZX-R  500 13.0 6606 61×452 17.5

※質量には、外部コード(15m)も含む。(30ZX-R~40VRは3.8kg、50VR~60ZX-Rは4.9kg)
※外部コードは全機種15m標準装備しています。
※「延長ケーブル選定」及び、「高周波バイブレータ同時使用可能台数」に付いては各ページをご参照下さい。

等価騒音レベル(dB)/比較値[40mm仕様時]


※試験用テスト型枠による比較数値です。

寸法・設置・操作盤

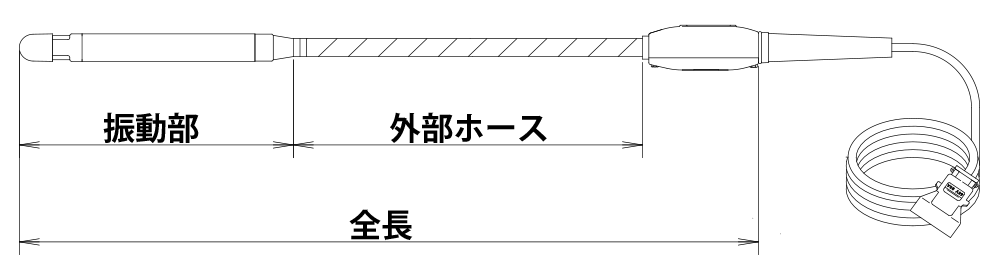

製品寸法図

製品寸法表

型式 全長
(mm)
振動部
(径×長さ)
(mm)
外部ホース
(径×長さ)
(mm)
HBM30ZX-R  6554 31×400 28×6000
HBM40VR 6520 43×366 33×6000
HBM50VR 6571 52×417 36X6000
HBM60ZX-R  6606 61×452
