油圧式インナーバイブレータ HIB75H
油圧式インナーバイブレータ HIB75H
油圧ショベルへ取り付けや、ゴンドラで吊下げなど使用方法はアイデア次第。
このような使い方をされています
- 砂防ダムや防波堤
- 護岸壁のコンクリート打設
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
ＨＩＢ７５Ｈ油圧式インナーバイブレータは、マスコンクリート打設工事に多用途に使用できる油圧モーター内蔵式の小型で強力なバイブレータです。 振動部の六角先端の外径対辺は75mmあり、遠心力は約8KNと強力な内部振動機です。 この製品は、復興工事や災害対策事業などを含む、大型コンクリート打設現場向けに開発されました。 工事業者様のアイデア次第で、防波堤や砂防ダム、護岸壁、その他のマスコン現場や消波ブロックなど、さまざまなコンクリート打設現場にも対応できます。 使用例として、バックホーのブレーカー回路を使用した取り付け方法や、油圧ユニットをゴンドラに搭載してクレーンで吊り下げて打設する方法、あるいは高所作業車を利用しての打設など、現場に合わせたいろいろな使用方法を工法提案することも可能になります。 今回、外径公称75ｍｍで、打設有効長600ｍと1000ｍｍの2機種を提供しています。 当社製品にはこのほかにも、これまで実績のある空港のエプロンや滑走路で使用するＬ型油圧バイブレータや、道路分離帯の現場連続打設用など、外径65ｍｍの振動機も特注品として対応可能です。 このように”多目的バイブレータ”の特徴は、私ども機械メーカが使用方法を限定せず、お客様の現場からのご提案を基に、有効な使い方を編み出すことができる点にあります。
用途例 1

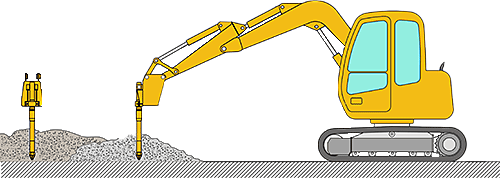

バックホー取り付け １台付き：防波堤や砂防ダム、護岸壁、消波ブロック
用途例 2

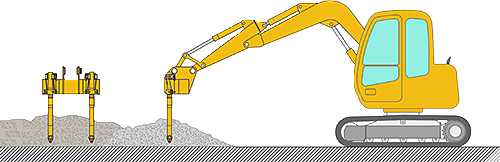

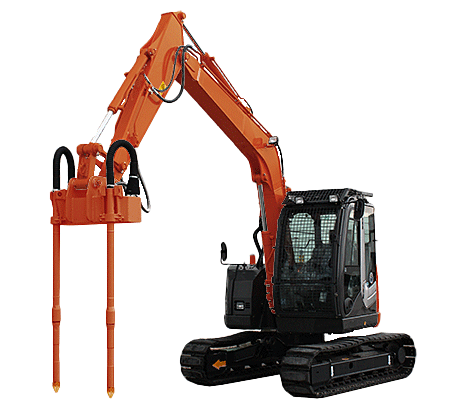

バックホー取り付け 2台付き：大型防波堤や砂防ダム、護岸壁工事など
用途例 3

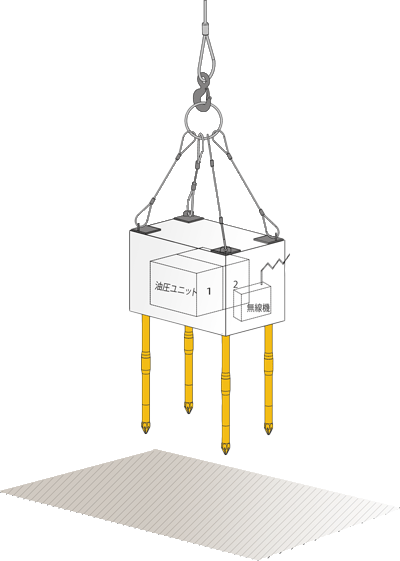

ゴンドラ吊り下げ、無線システム：マスコン現場、護岸壁
用途例 4
専用機械取り付け：空港滑走路の高強度コンクリート打設
用途例 5
昇降装置取り付け例：消波ブロック
用途例 6

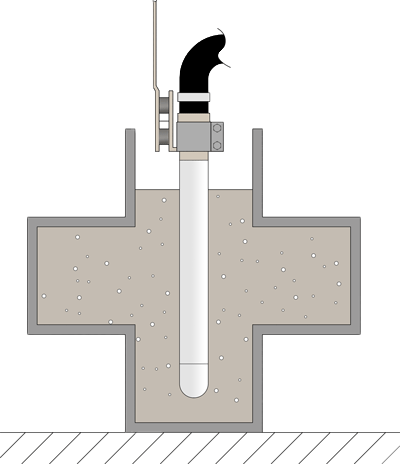

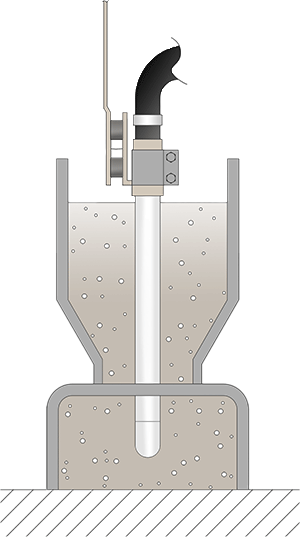

専用型枠付き：道路分離帯の現場連続打設機用
小型で強力な打設能力
油圧モータを内蔵した油圧インナーバイブレータは電気式に比較して力が強く、大きな遠心力を確保できるために小型でも強力なコンクリート打設能力を得ることが出来ます。 （遠心力6.2～8.8ＫＮ）
小容量の油圧ユニットで運転できる
一台あたり、油圧流量10～12Ｌ/minの油量で125Ｈ～150Ｈｚの振動数を得られるため少量の油圧容量で運転することが出来ます。
尖端は振動伝達に効果ある六角
尖端形状が六角形の形状を採用しているために丸型形状よりコンクリートとのスリップも少なく振動伝達に効果を発揮します。

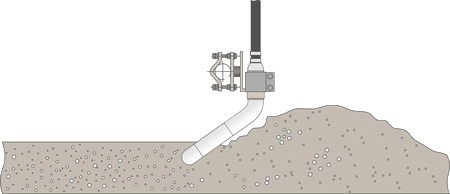

取り付け部に防振ゴムを装備
振動部と延長パイプ部には筒型防振ゴムを装備し、さらに重機（バックホーなど）の取り付け部用として専用中間防振ゴム装備しているために重機への振動伝達を軽減出来ます。

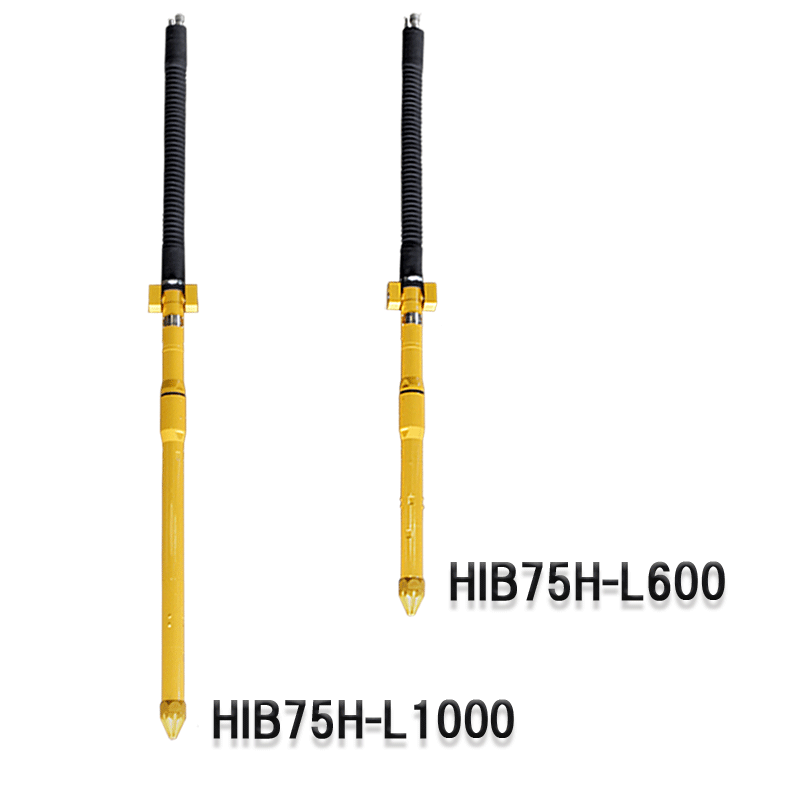

型式一覧
| 型式 | 販売価格(税抜き) |
|---|---|
| HIB75H-L600 | (*1) |
| HIB75H-L1000 | (*1) |
(*1 )この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
仕様
油圧式インナーバイブレータ仕様
| 型式 | 振動数 （Hz） |
遠心力 （kN） |
最高使用圧力 （MPa） |
流量 （L/min） |
振動部 （径X長さ） （mm） |
有効範囲 （m） |
質量 （kg） |
|---|---|---|---|---|---|---|---|
| HIB75H-L600 | 125～150 | 6.2～8.8 | 17.2 | 10～12 | φ73X600 | 0.6 | 32 |
| HIB75H-L1000 | φ73X1000 | 37 |
寸法・設置・操作盤

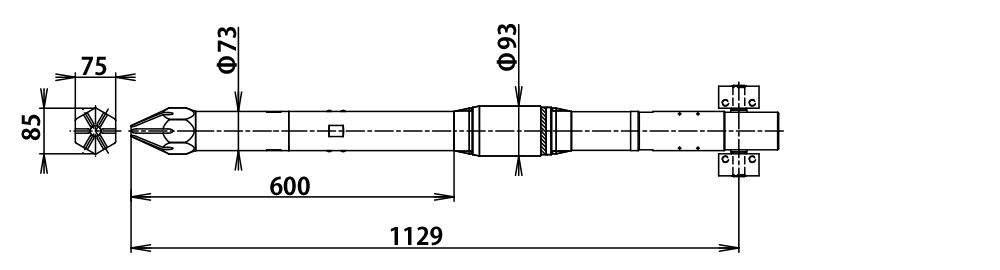

HIB75H-L600 寸法図

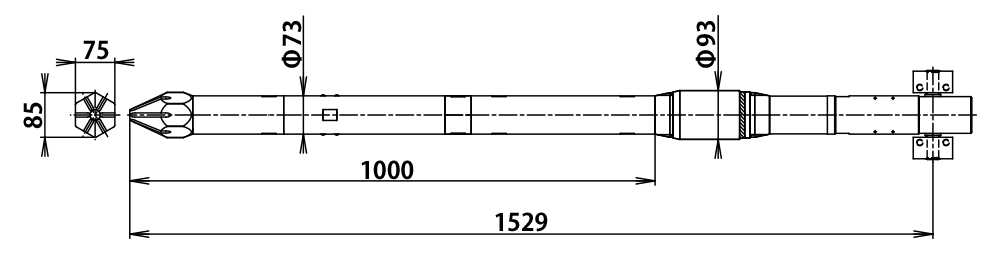

HIB75H-L1000 寸法図
