エクセン ダイヤモンドブレード
エクセン ダイヤモンドブレード
切削作業時に発生する騒音を低減した静音ブレードもラインナップ。
このような使い方をされています
- 舗装切断
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
コンクリートカッター用ダイヤモンドブレード（湿式）
P型はアスファルト・軟質コンクリート用。 C型は硬質・鉄筋コンクリート・レンガ・軟質石材用。 両機種共に湿式（水をかけて使用）のダイヤモンドブレードで、軸穴径はいずれも27㎜です。 18インチ以上のダイヤモンドブレードも取扱っています。 上記被削材に合せての選定は営業担当者までお問合せください。
静音ブレードの低音効果
静音ブレードP12S型・P14S型は、標準のブレードに比較して切削作業時に発生する切削音が約8dB程度低く、音質が低音域であるため、作業者や環境にやさしい静音ブレードです。 さらに基板のスリット形状の開発により風切り音も低いため、空転時の騒音も切削時と同様に約5dB程度の静音効果が得られます。
（社内条件による周波数分析比較結果）
ハンドカッター用ダイヤモンドブレード（乾式）
ＤＲＥＬはコンクリート・ヒューム管・陶管・耐火物・Ｕ字溝・石材・瓦・スレート等の被削材用。 グラインダーやハンドカッターは各メーカーにより取り付け軸の穴径が異なりますので確認が必要です。
型式一覧
コンクリートカッター用 ダイヤモンドブレード（湿式）

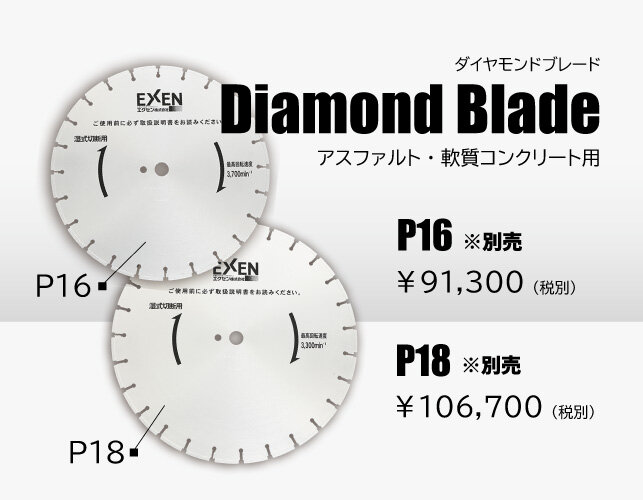

●アスファルト用 Pタイプ
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| P16 | 070101600 | ¥83,000 |
| P18 | 070101800 | ¥97,000 |
●アスファルト用 Pタイプ（静音ブレード）
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| P12S | 001232000 | ¥39,000(*2) |
| P14S | 001233000 | ¥66,000 |

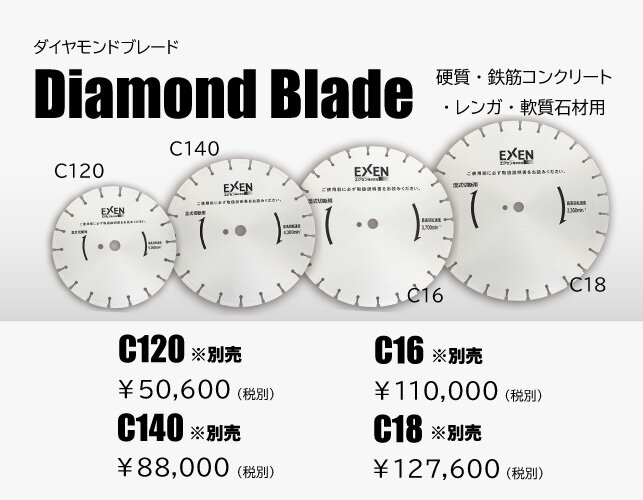

●コンクリート用 Cタイプ
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| C120 | 000142000 | ¥46,000(*2) |
| C140 | 000143000 | ¥80,000 |
| C16 | 070131600 | ¥100,000 |
| C18 | 070131800 | ¥116,000 |
ハンドカッター用 ダイヤモンドブレード（乾式）
●乾式ブレード
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| DREL120 | - | ¥60,000 |
| DREL14 | - | ¥79,000 |
※上記以外のブレードも取り扱っておりますので当社へお問い合わせ下さい。 *2 この製品はお客様にて運賃をご負担願います。 ＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
寸法・設置・操作盤
コンクリートカッター用ダイヤモンドブレード （湿式）寸法図
コンクリートカッター用ダイヤモンドブレード（湿式） 寸法表
アスファルト用Cタイプ（静音型）
| 型式 | サイズ （in） |
φD | T | X | φH |
|---|---|---|---|---|---|
| P12S | （12） | 306 | 3.2 | 6.0 | 27 |
| P14S | （14） | 356 |
アスファルト用Pタイプ
| 型式 | サイズ （in） |
φD | T | X | φH |
|---|---|---|---|---|---|
| P16 | （16） | 418 | 3.2 | 6.0 | 27 |
| P18 | （18） | 469 |
コンクリート用Cタイプ
| 型式 | サイズ （in） |
φD | T | X | φH |
|---|---|---|---|---|---|
| C120 | （12） | 306 | 3.2 | 6.0 | 27 |
| C140 | （14） | 356 | |||
| C16 | （16） | 418 | |||
| C18 | （18） | 469 |
ハンドカッター用ダイヤモンドブレード（乾式） 寸法図
ハンドカッター用ダイヤモンドブレード（乾式） 寸法表
ハンドカッター用DRELタイプ
| 型式 | サイズ （in） |
ΦD | T | X | ΦH (付属カラー） |
|---|---|---|---|---|---|
| DREL120 | （12） | 306 | 2.7 | 7.5 | 20.0/30.5 |
| DREL14 | （14） | 356 | 2.8 | 30.5 |
適応機器
|
ブレード
サイズ 軸径
|
4 (in) |
5 (in) |
6 (in) |
7 (in) |
8 (in) |
9 (in) |
10 (in) |
11 (in) |
12 (in) |
14 (in) |
|---|---|---|---|---|---|---|---|---|---|---|
| 15H | 日立 DA-100D |
ジャパン ハックス クイッピー8 (18角) |
||||||||
| マキタ 9500N |
||||||||||
| リョービ G-108HA |
||||||||||
| 東芝 DGL-100A |
||||||||||
| 三菱 PA-100DX |
||||||||||
| 20H | 日立 CM-4 |
日立 CM-4SA |
日立 CM-6 |
発研 CHC |
ジャパン ハックス クイッピー10 (20角) |
スチール ジャパン TS-350 |
スチール ジャパン TS-510 |
|||
| マキタ 4101R |
東芝 DGN-125A |
マキタ 5600NBA |
||||||||
| 東芝 CG-1001 |
東芝 DGP-150A |
東京フレキ HC-300N |
||||||||
| 22H | 日立 G13-S1 |
リョービ G150 |
リョービ G150 |
メイホー MDC-200 |
新ダイワ EC-90 |
石原 DHC-250XW |
石原 DHC-300XW |
ジャパン ハックス ボブカット (20角) |
||
| 小松ゼノア HC405 |
石原 DHC-300XE |
|||||||||
| 三笠 MCH-10A |
小松ゼノア HC551 |
|||||||||
| マキタ 9505 |
三笠 MHC-8A |
ワキタ MDC-300M |
ザックス ドルマー DM-50 |
|||||||
| 三菱 PA-180G |
新宮 OX-500 |
ジャパン ハックス 611DCM |
||||||||
| リョービ G-120 |
コムテク EC-250 |
リョービ EC300 |
||||||||
| 渋谷 クイック50 |
ワキタ MDC-300E |
|||||||||
| 三菱 PA-125K |
三笠 MCH-12A |
|||||||||
| コムテク EC-300 |
||||||||||
| 22.5H | ワッカー BTS211 |
|||||||||
| 25.4H | 日立 SC-8 |
日立 CM-8 |
コンセック CHC-305R |
日立 CM-11 |
石原 DHC-300XE |
ザックス ドルマー パワーカッター 343 |
||||
| 東芝 CG-255A |
シンショー SD-70 |
|||||||||
| 新ダイワ EC-350 |
新ダイワ EC-577 |
|||||||||
| 東芝 CG-205A |
マキタ 4110B/C |
シンショー SD-100 |
||||||||
| リョービ PC-3050A |
マキタ EK-700 |
|||||||||
| 渋谷 クイック75 |
マキタ EK-900 |
|||||||||
| 29.3H | マッカラー 610 |
パートナー K-1200 |
||||||||
| マッカラー 650 |
||||||||||
| 30.5H | パートナー K-2000 |
パートナー K-650 |
||||||||
| パートナー K-500 |
パートナー K-850 |
