特長

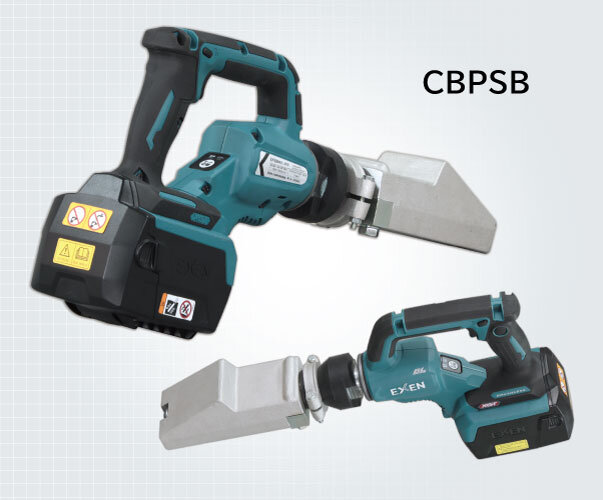

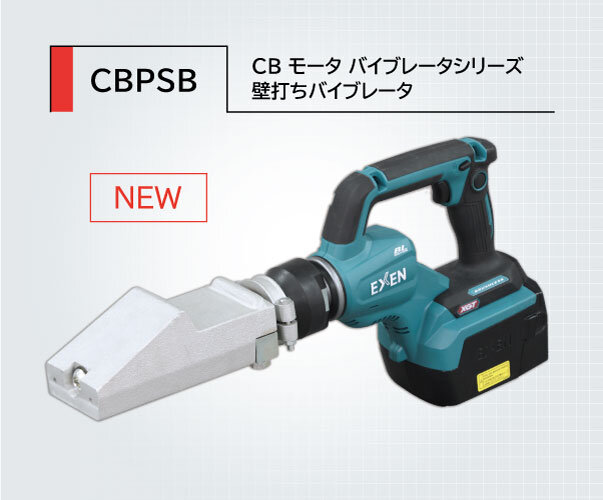

高電圧40V リチウムイオンバッテリーを採用した新型クサビバイブレータ
標準モード「 12,000min-1」とパワーモード「15,500min-1」の切り替えが可能なハイパワーブラシレスモータを搭載。
100V タイプにも劣らない強力な振動を実現。
防じん・防水保護等級IP56 に相当し、安心してご使用いただけます。

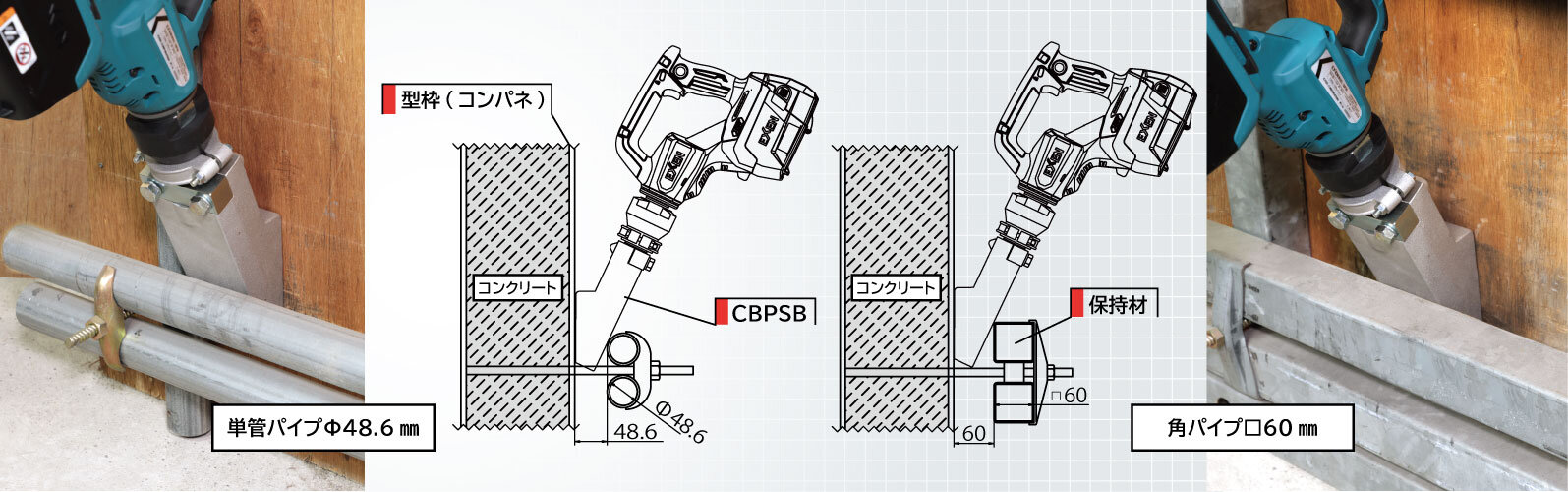

表面仕上げに優れたバイブレータ
型枠の外側のコンパネと単管パイプや角パイプの間にクサビバイブレータを差し込み、コンクリートに振動を与え、コンクリート中の気泡を除去することで、柱や壁などの表面仕上げに効果を発揮します。

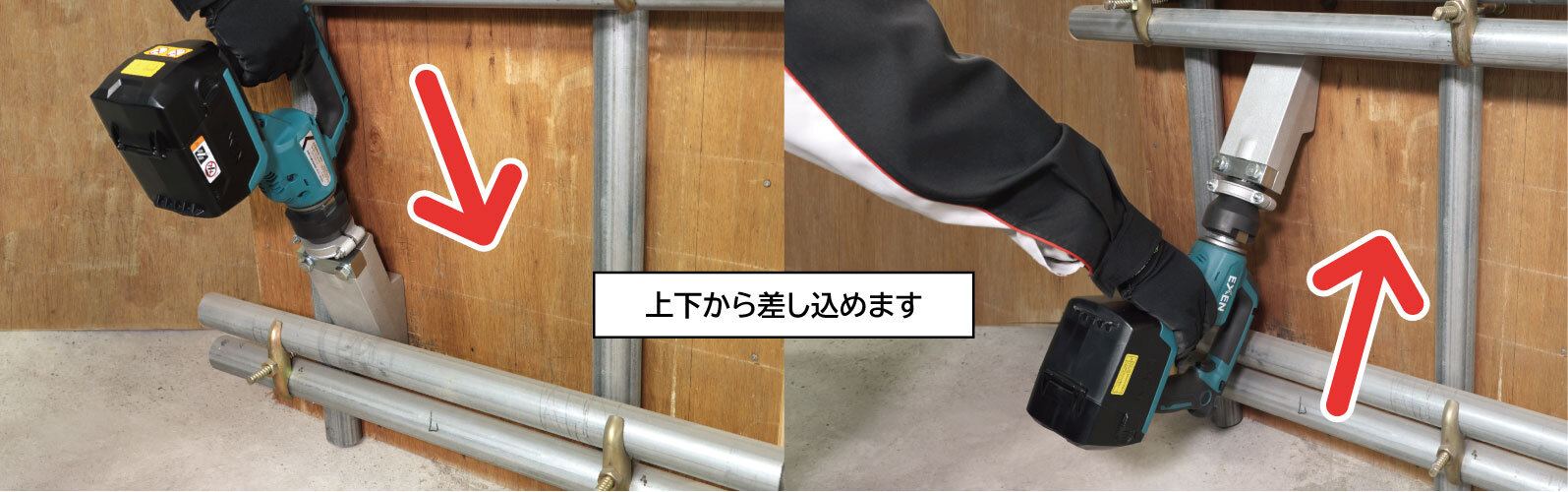

効率的な振動伝達を実現
単管パイプの上下からクサビバイブレータを差し込むことで、効率よく振動伝達を可能にしました。

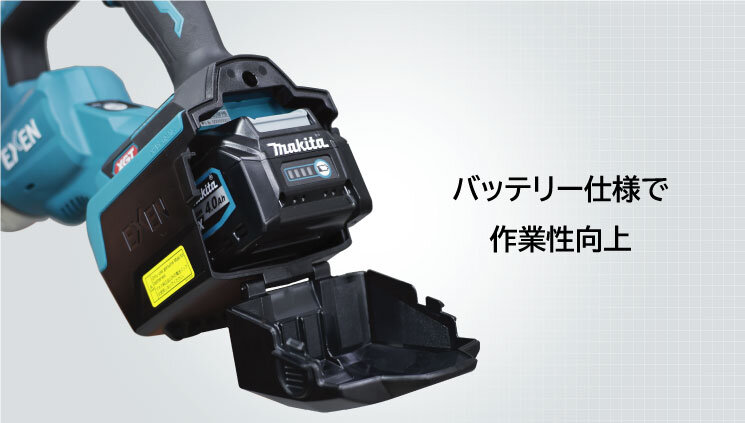

作業性向上
クサビバイブレータは、モータにバッテリBL4040 を装着することで起動するバイブレータです。
電源ケーブルが不要なのでケーブルの長さやコンセントの位置を気にしたり、鋭利な角に電源ケーブルを引っ掛けて断線することがなくなります。
また電源ケーブルが不要なため小回りが利いて、狭い場所にも適しています。

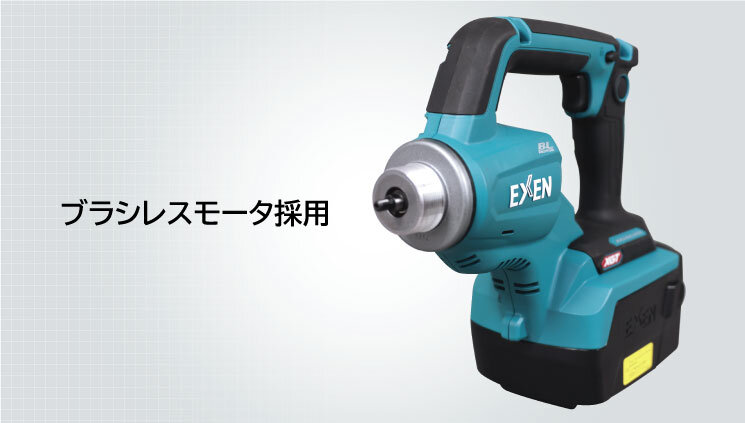

ブラシレスモータを採用
ブラシレスモータ採用により定期的なブラシ交換の手間がなくなりました。
保護等級IP56
ブラシレスモータの採用により防水、防じん規格に対応した保護等級IP56 になります。
（本機およびバッテリーも対応）
注：完全防水、防じんではありません。水や粉じんによる影響を受けにくいように設計しておりますが、水や粉じんにより故障しないことを保証するものではありません。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防じんといった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。

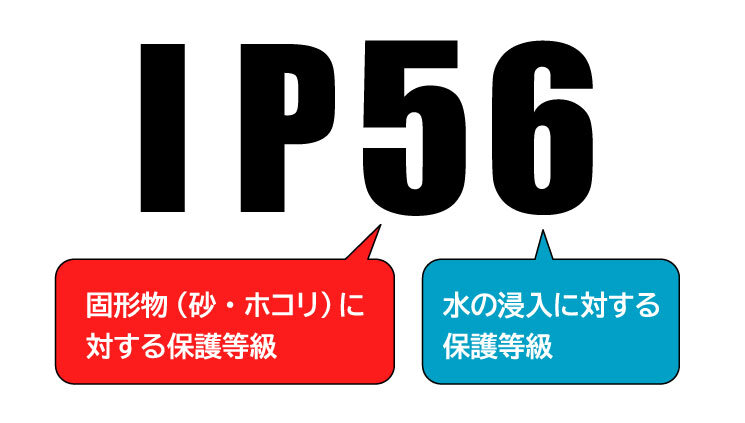

IP 保護等級の表記
IP 保護等級は、2 つの保護等級をコード化したもので表します。
第一特性「5」は、外来固形物に対する保護等級を示し、じんあい （ちり・ほこり）の侵入を完全に防止することはできないが、電気機器の所定の動作および安全性を阻害する量のじんあいの侵入があってはならないことを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水による有害な影響を及ぼさないことを意味します。

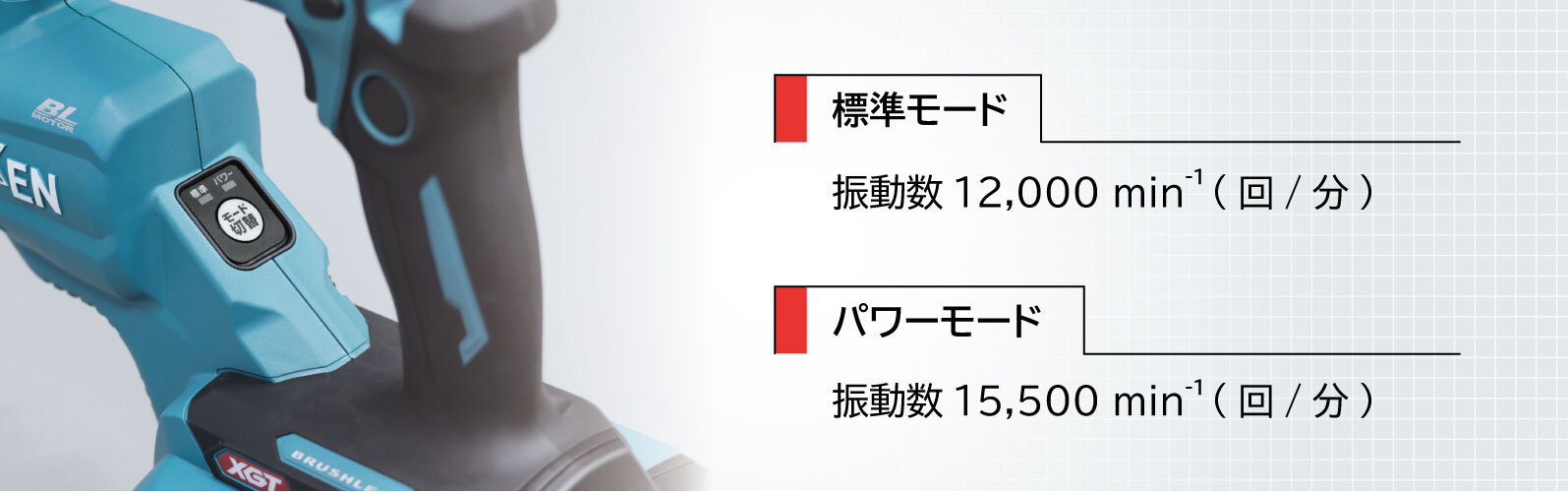

現場に合わせてモード切り替えが可能
現場の状況に合わせて2 段階に振動数を切り替えることが可能です。

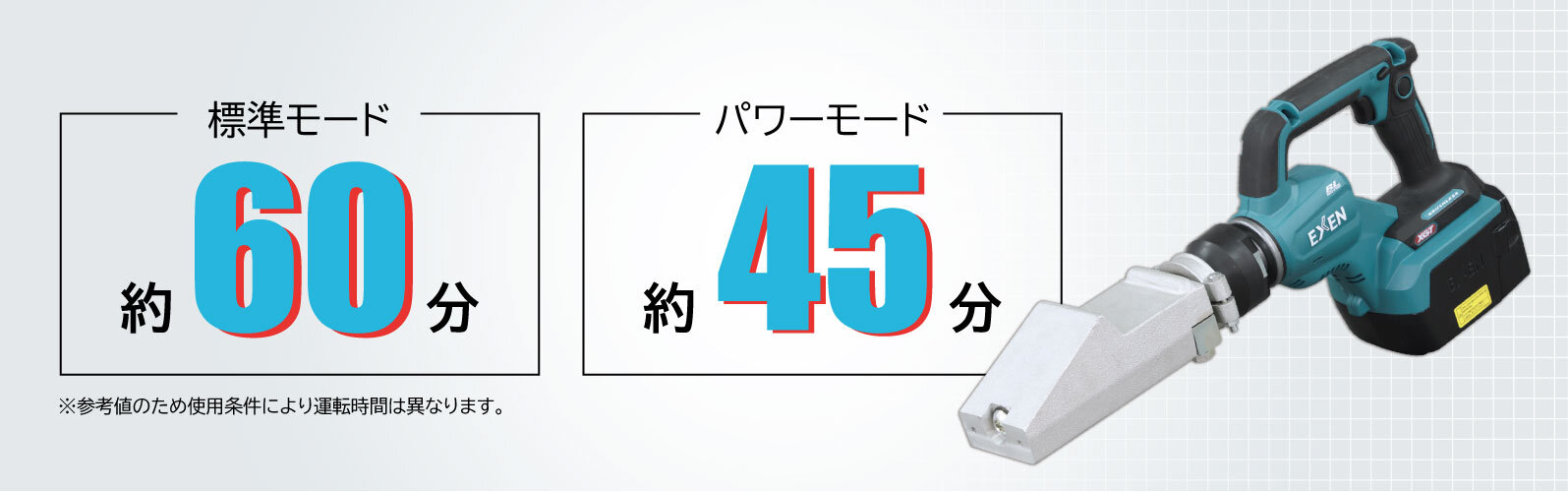

連続運転時間
運転可能時間（満充電時）

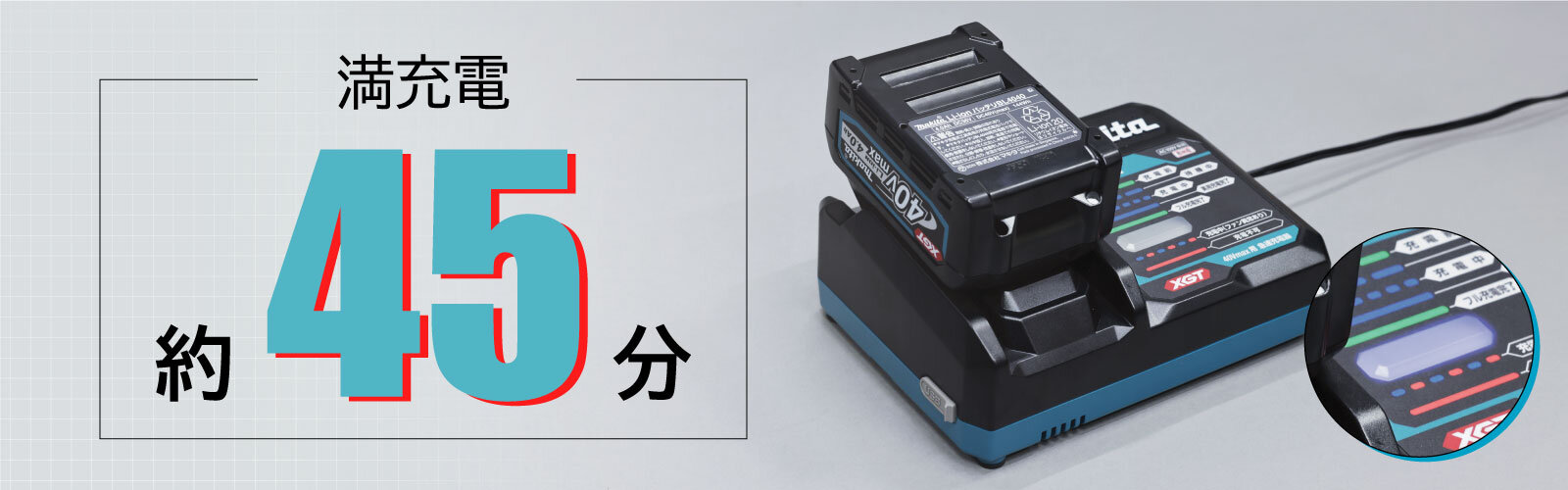

充電時間
バッテリーBL4040 を充電器DC40RA で充電した場合の充電時間

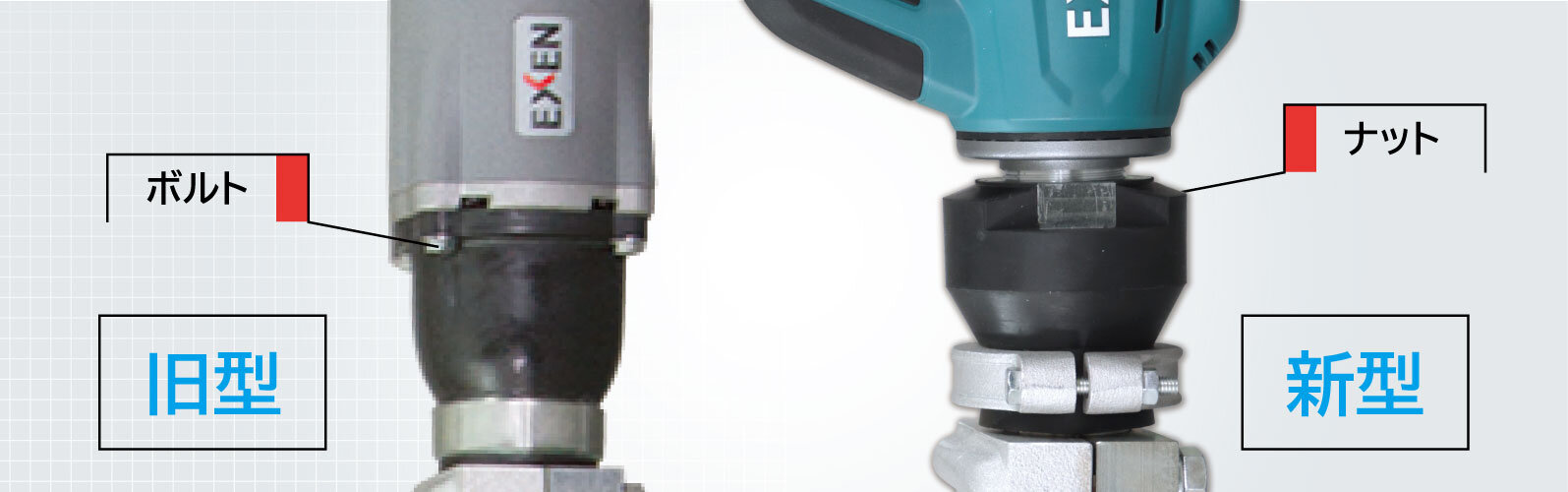

振動部の交換がより簡単
旧型は、モータと振動部を接続するのに4 本のボルトで固定していましたが、新型は防振継手のスパナ掛かり部をスパナで締め付けるだけで振動部の交換がより簡単に可能になりました。

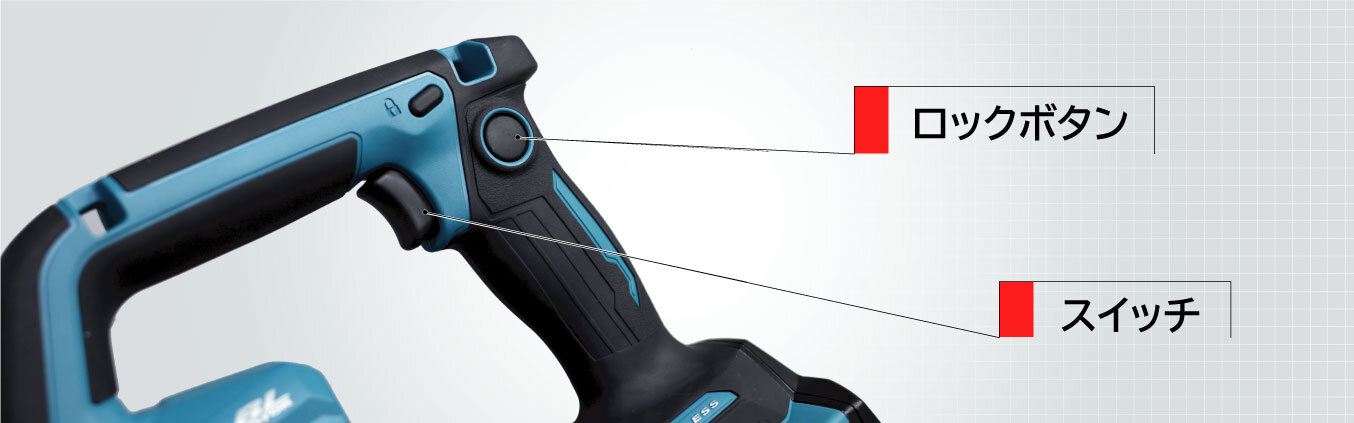

スイッチをロック
ロックボタンを押せば、スイッチから指を放しても連続運転が可能です。

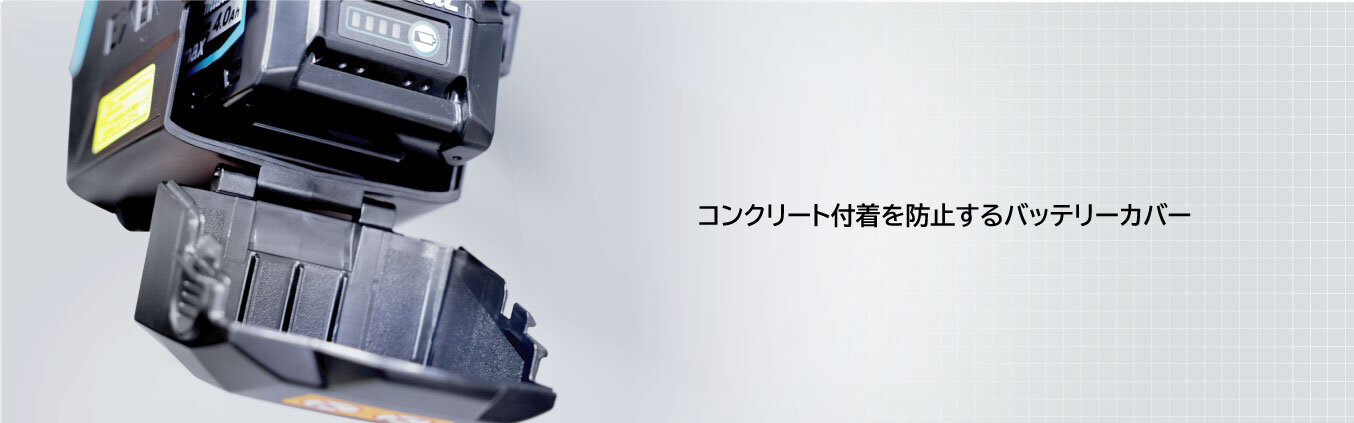

バッテリーカバーでコンクリートの付着防止
型枠の外側から押し付けて振動を与えるとコンクリートが飛び散ったりすることがあります。
バッテリーカバーでバッテリーやモータの端子部へのコンクリート付着を防止します。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|

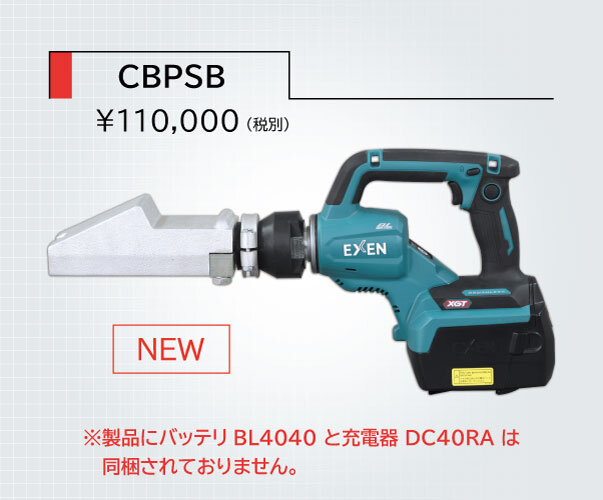

| CBPSB | 001961000 | ¥110,000 |

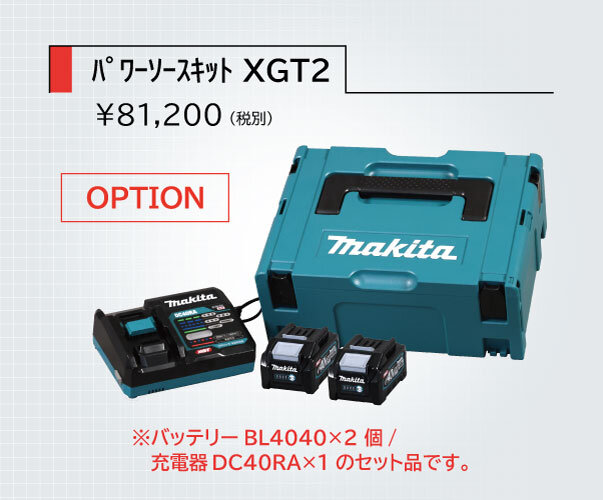

| ﾊﾟﾜ-ｿ-ｽｷﾂﾄ XGT2 | 403785000 | ¥81,200 |
| ﾊﾞﾂﾃﾘ- BL4040 | 403786000 | ¥31,700(*1) |
| ｼﾞｭｳﾃﾞﾝｷ DC40RA | 403787000 | ¥20,000(*1) |
*1 この製品はお客様にて運賃をご負担願います。
仕様
CBPSB 仕様
| 型式 | 電圧 ※1 (V) |
電流 (A) |
振動数 （min-1) |
全長 （mm） |
振動面 （幅X長さ） （mm） |
運転時間 ※2 （分） |
質量 ※3 （kg） |
|---|---|---|---|---|---|---|---|
| CBPSB | DC36 （40Vmax） |
標準モード 4 パワーモード 5 |
標準モード 12,000 パワーモード 15,500 |
518 | 80×190 | 標準モード 60 パワーモード 45 |
4.8 |
※1：40Vmaxは満充電時のバッテリー電圧を表示
※2：当社基準で運転確認した時間（マキタ製バッテリー BL4040使用）
※3：マキタ製バッテリー BL4040を含んだ質量
寸法・設置・操作盤

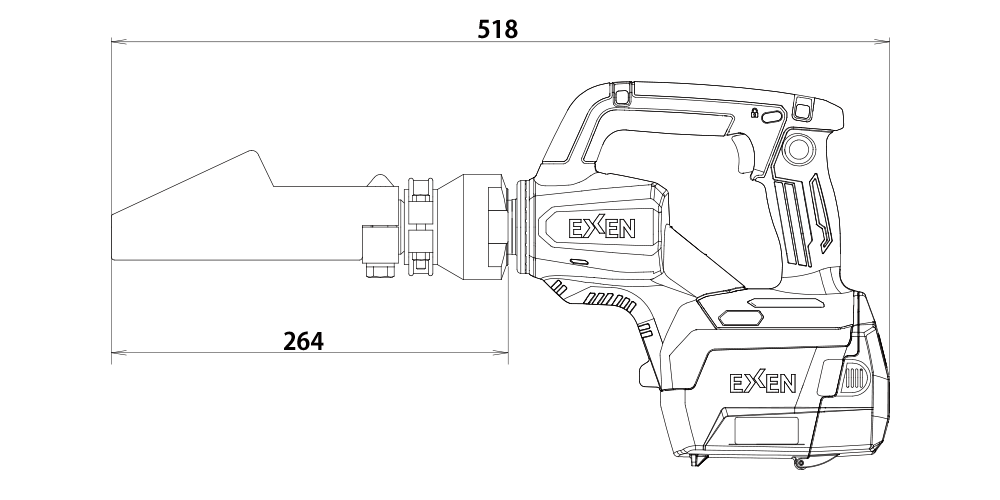

CBPSB 寸法図
