振動モータ EKM1S-2P（2極単相100V）
振動モータ EKM1S-2P（2極単相100V）
水洗いOK！缶コーヒーサイズ振動モータ、手軽に使える100V
このような使い方をされています
- 01食品工場内 小型ホッパー内に原料が滞留する為、設置
- 02食品添加物搬送（スクリューフィーダ）の排出部での閉塞防止
- 03自動車製造ライン（部品整列用として）の使用
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長

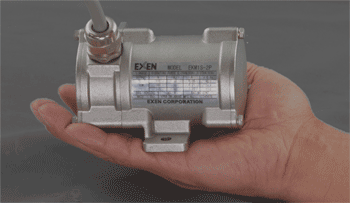

食品・化学・医薬品業界向けの振動モータの更に小型化へのご要望にお答えして、小型容器やシュートの付着や詰まり防止に、水洗い可能なオールステンレスボディーのEKM1S-2P型。 本体全長110mm重量1.8kgとモデル最小で、各業界での小型容器への用途が期待される製品です。（Ｍ６ボルト２本で取り付けが可能。） 振動モータはロータ軸両端の偏心錘（ふりこ）の回転により遠心力振動を発生させる振動機です。 2Pシリーズの用途は粉粒体容器に直接取り付けて、付着や詰まりを防止したり、ほぐしの効果を与えて閉塞解消に使用したり、充填用のテーブル振動機として主に使われます。 全閉防滴構造のうえ、あらゆる方向・角度で取り付けることが可能ですし維持費が安く、耐久性にも富んでいます。
家庭電源100Vで運転が可能
AC単相100V電源があれば粉粒体のタンクやホッパー・シュートなどの閉塞防止や生産ラインの製品の滞留の改善など手軽に取り付けが可能です。
小型で完全オイルフリーの決定版
EKM1S-2P型は、完全オイルフリーの電気だけで動く小型の振動機です。 エアーなどの供給も必要ない為に省エネタイプの現代版としていろいろな現場で使用することが出来る決定版です。
耐食性に優れたステンレスボディー
振動モータEKM-2PシリーズEKM1S-2P型はボディー本体、サイドカバーなどすべての部品がステンレス鋳物で製作されています。 食品・化学業界や耐食性を要求される現場の取り付けに最適です。
水洗いが可能
オールステンレスの材質に加えて保護等級がIP66相当の構造である為にサニタリー仕様対応の水掛洗いにも対応出来る振動モータです。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。
IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。
第一特性「6」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵が内部に侵入してはならないことをを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水によっても有害な影響を及ぼさないことを意味します。
落下防止ワイヤーが取り付け可能
万が一の取り付けボルトの外れや破断の際に、振動モータの脱落を防止する目的で、 落下防止ワイヤーをオプションで用意しています。
幅広い用途にも使用可能
一般的用途には粉粒体の閉塞防止に使用されますが、使い方を応用すれば振動選別・振動搬送・振動充填等で振動を必要とする物への取り付けが可能です。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| EKM1S-2P | 001116000 | ¥63,300 | 資料ダウンロードはこちら |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
EKM1S-2P仕様
| 型式 | 出力 （W） |
電圧 （V） |
周波数 （Hz） |
電流 （A） |
振動数 （Hz） |
遠心力 （kN） |
コンデンサ (μF) |
取付ボルト | 保護等級 | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| EKM1S-2P | 10 | 1φ 100 | 50 | 0.26 | 46.5 | 0.05 | 2.5 （250V） |
2-M6 | IP66 相当 |
1.8 |
| 60 | 0.21 | 56.9 | 0.07 |
※ケーブル1Mの質量も含みます。
※ウエイトの角度調整が出来ないため、遠心力は固定です。
寸法・設置・操作盤

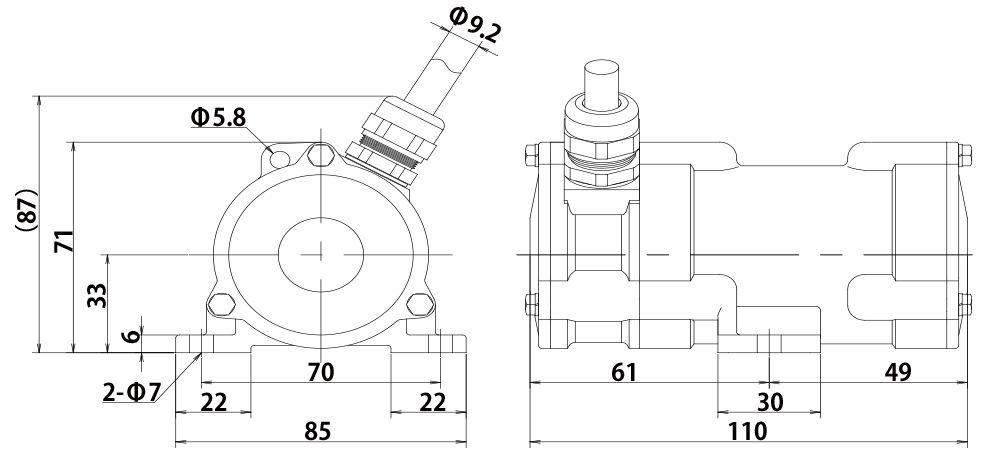

製品寸法図
