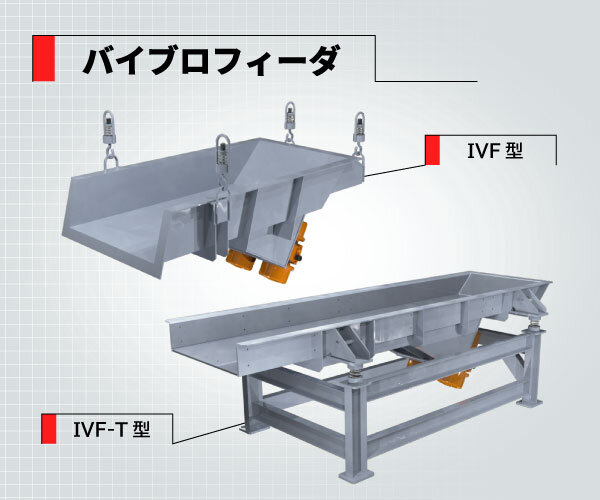

バイブロフィーダ

大量輸送、定量供給に活躍する振動式フィーダー

このような使い方をされています

  • 01石炭貯蔵ホッパー払い出し口からベルトコンベアまでの搬送
  • 02リサイクルプラントでの廃棄物搬送
  • 03水産加工品搬送
  • 04フィルム破材搬送
  • 05生コン工場での砂搬送

このような場所で使用されています

特長

<振動フィ-ダ> 振動フィーダは主に粉粒体の定量供給やホッパーの骨材の切り出し輸送に使われています。振動トラフを振動モータで直接振動させる強制振動式を採用している為、大量の重量輸送にも対応でき、他の産業分野では食品・化学業界の各種材料の輸送や産業廃棄物の空缶・ビン・ペットボトルなどの輸送にも使われています。
動力源は振動モータやピストンバイブレータを使用し、トラフを振動させることにより骨材・土砂・混合物などの各種形状・種類の原材料を振幅や振動数を変えて効率よく供給します。

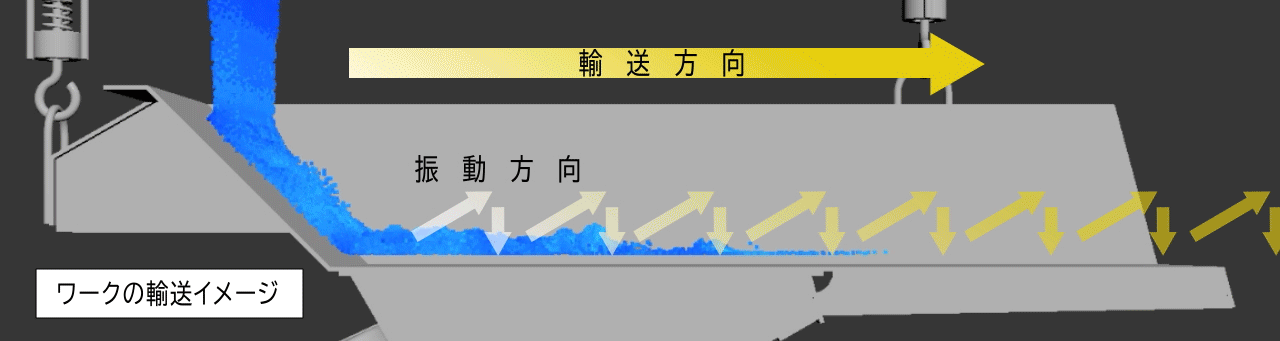

搬送量調整の制御も簡単にでき、振動の1サイクルの中で原材料が振動により進行方向に跳ね上げられ落下する。この運動の繰り返しにより搬送される振動輸送機です。
搬送する原材料の.種類・形状・比重などの特性と必要な搬送量や材料の投入方法、据付条件に合わせ、小型から大型まで各種の設計・製作に対応します。(受注生産品)

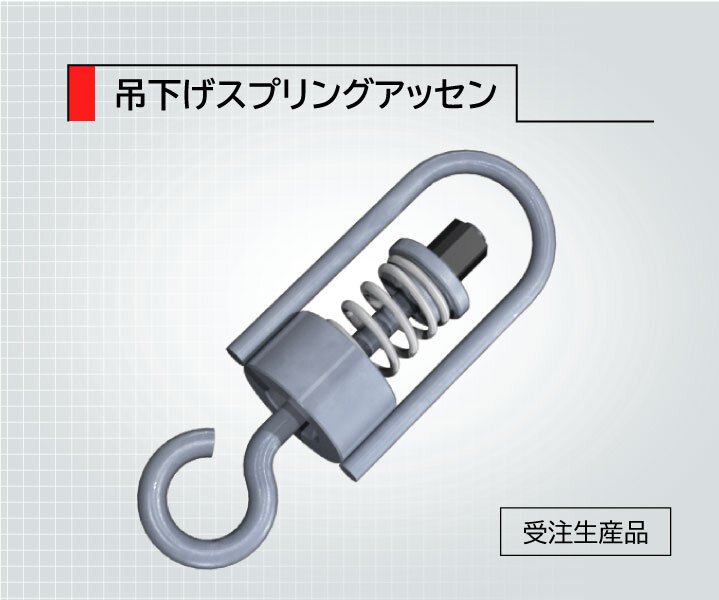

<吊下げスプリング> 振動応用機械の振動フィーダー・スクリーンの本体販売にあわせて、緩衝スプリング仕組み品の販売も可能にしました。
タイプは吊り下げ式のフィーダー・スクリーン用の吊金具SET付き限定のスプリング仕組み品です。

ユーザーからのニーズに合わせて、古くなったスプリング交換時や、振動モータだけ購入して自社で振動フィーダを製作した場合など、緩衝用のスプリングの調達に役立ちます。
選定方法は輸送時のスプリングに掛かる荷重がわかれば選定が出来るため、手軽にスプリングの種類を選定することが出来ます。お気軽にお問い合わせください。
*コイルスプリング単品の販売は致しません。(仕組品の販売限定) *受注生産品です。


さまざまな業界で活躍しています

輸送ワークの例として、砂利・砂・カットキャベツ・米・飼料・アルミ缶・電線材・機械部品・にんにくなど、振動フィーダは土木・建設・機械・電機・食品・化学・プラスチック業界など、 粉粒体プロセスの合理化を図り、作業効率を高める振動輸送機としてあらゆる業界で使用されています。

バイブロフィーダ

幅広い輸送に対応

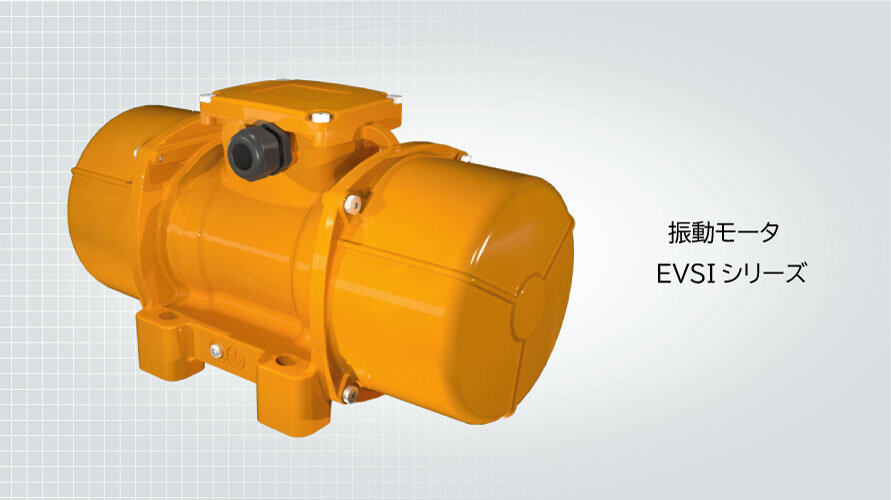

原動機に使用される振動モータKM/EKMシリーズは幅広いバリエーションを揃えている為、小容量の輸送から数十トンを輸送まで幅広い輸送に対応出来ます。空気式のバイブレータを採用することで小型振動輸送機の製作も可能となりました。


インバータの組み合わせで用途も広がります

動力源のひとつ、振動モータKM/EKMシリーズは3相、インダクションモータを採用しているのでインバータで振動数の制御が可能です。 流量が多すぎる場合は振動数を低く制御、逆に流量が少ない場合は振動数を高くして流量を増やすなど、現場でのラインに合わせて制御が可能です。インバータつきの専用操作盤も準備しています。

バイブロフィーダ

屋外での使用も可能

振動モータKM/EKMシリーズの保護等級はIP66相当となっており、屋外での使用も可能です。 屋外使用の多い、砂・砂利のホッパーからの切り出し輸送や、現場での産業廃棄物の輸送など屋根のない現場での使用でも耐水型の振動モータを使用している為、長期間安心して使用出来ます。
(安全の為には出来るだけ簡単な雨除けなどの対策をしてください)

バイブロフィーダ

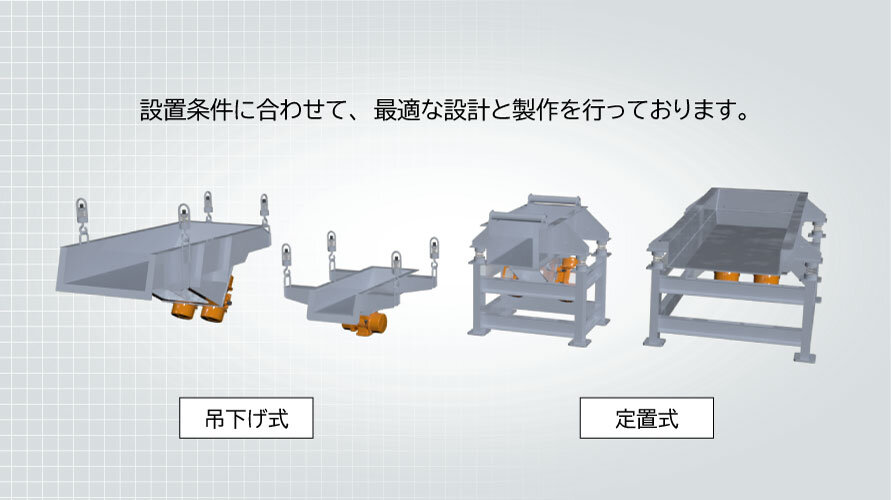

設置条件に合わせた設計対応が可能

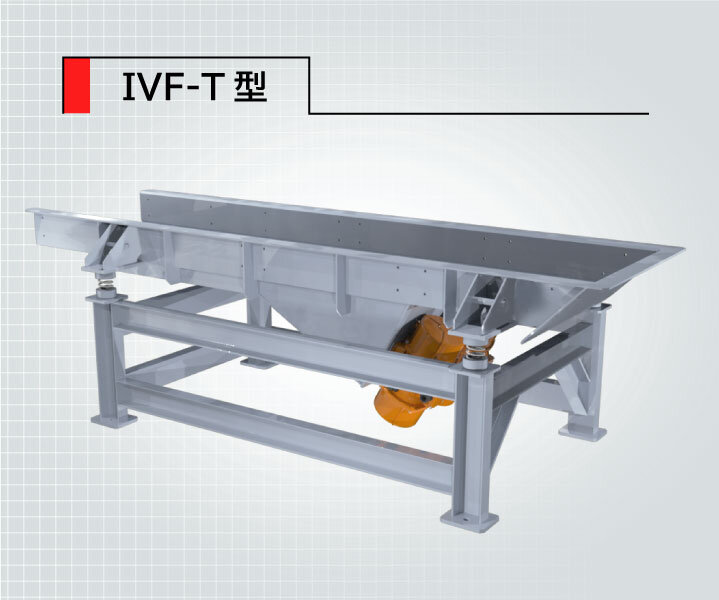

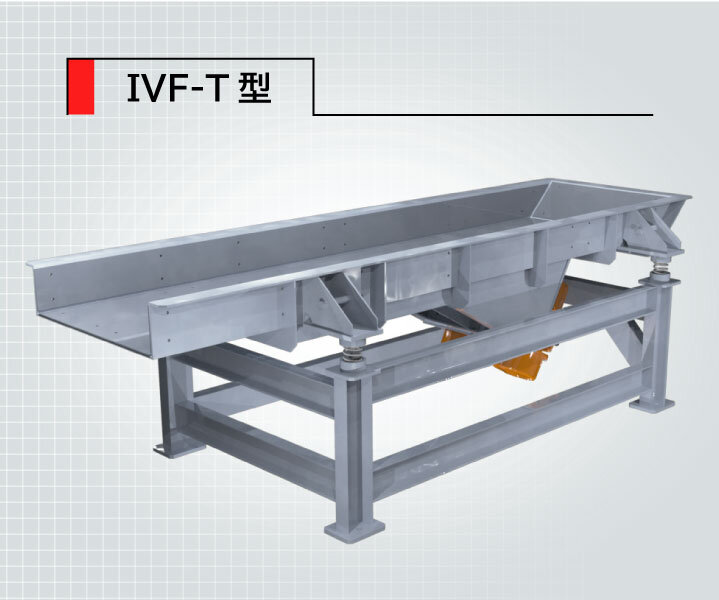

材料の投入方法や輸送条件により定置式のフィーダーや吊り下げ式のタイプが必要となる為、設置条件に合わせた設計と製作で対応しています。

バイブロフィーダ

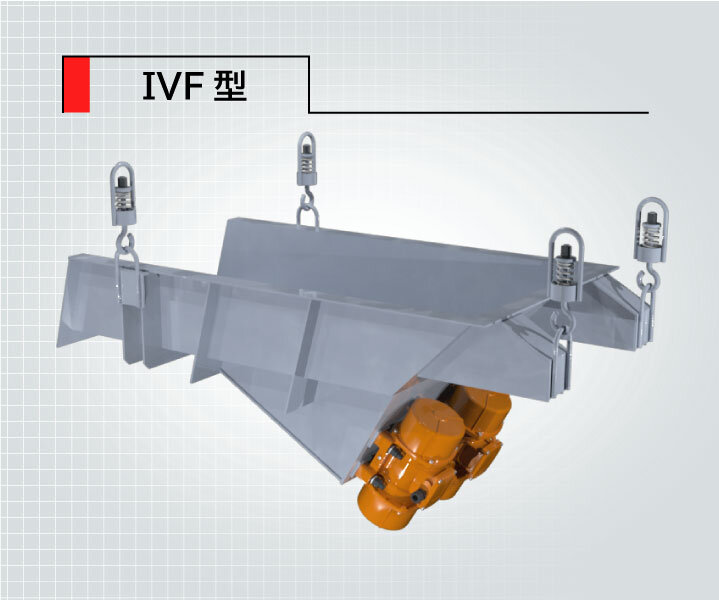

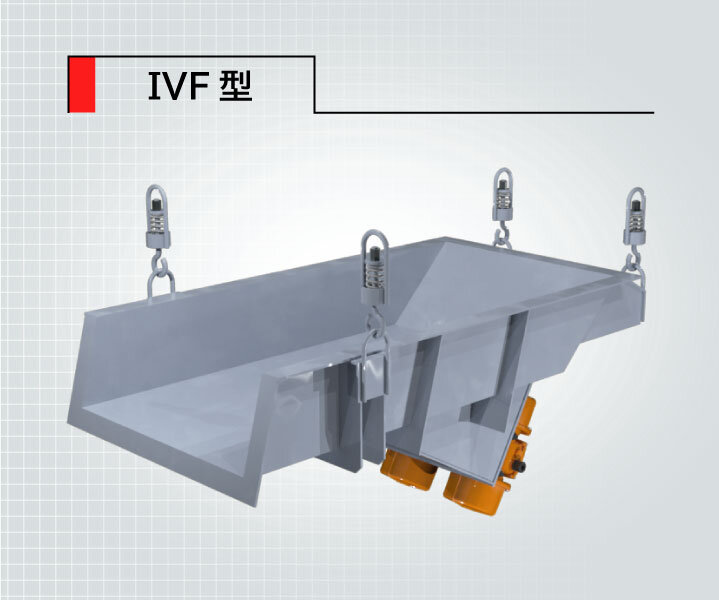

ホッパー引出しフィーダ使用例

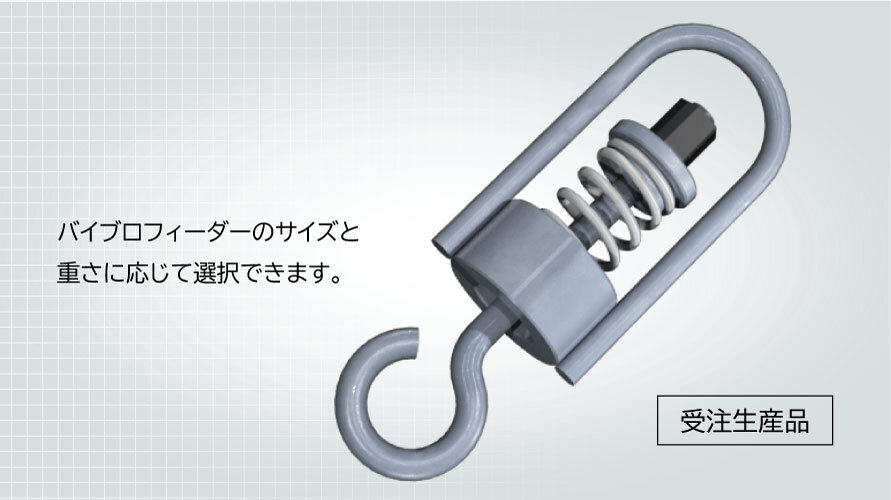

吊下げスプリングを装備

バイブロフィ-ダ-の大きさと重量に合せた吊下げスプリングを使用しています。 スプリングの上下には吊下げ用のフックが設けてありますので現場での取扱が便利です。 吊下げスプリング仕組品だけの販売もいたします。 (受注生産品)

バイブロフィーダ

型式一覧



型式 品目コード 販売価格(税抜き)
VF10-30DWT   (*1)
VF20-55DWT   (*1)
VF40-70DWT   (*1)
VF75-100DWT   (*1)
VF10-30CD   (*1)
VF20-40CD   (*1)
VF40-50CD   (*1)
VF10-30DW   (*1)
VF20-55DW   (*1)
VF40-70DW   (*1)
VF75-100DW  (*1)

ツリサゲスプリング アッセン KS05-005

 100227000 (*1)

ツリサゲスプリング アッセン KS07-013

 100228000 (*1)

ツリサゲスプリング アッセン KS08-015

 100229000 (*1)

ツリサゲスプリング アッセン KS08-020

 100230000 (*1)

ツリサゲスプリング アッセン KS10-030

 100231000 (*1)

ツリサゲスプリング アッセン KS12-040

 100232000 (*1)

ツリサゲスプリング アッセンKS14-060

 100233000 (*1)

ツリサゲスプリング アッセン KS16-080

 100234000 (*1)

ツリサゲスプリング アッセン KS18-100

 100235000 (*1)



*1 この製品は全て受注生産となりますので、納期は当社へお問合せ下さい。

仕様

バイブロフィーダ仕様

型式 輸送能力
(t/h)
傾斜角 トラフ寸法(mm) 質量
(kg)

(W)
長さ
(L)
深さ
(H)
VF10-30CD 15 15° 300 800 150 70
VF20-40CD 30 400 900 200 100
VF40-50CD 50 500 250 160
VF10-30DW 30 300 150 110
VF20-55DW 55 550 200 145
VF40-70DW 100 700 1200 250 285
VF75-100DW 250 1000 1500 300 565

※輸送能力は、ワークにより異なります。担当営業にご相談下さい。

バイブロフィーダ仕様

型式 輸送能力
(t/h)
傾斜角 トラフ寸法(mm) 質量
(kg)

(W)
長さ
(L)
深さ
(H)
VF10-30DWT 20 水平 300 900 150 170
VF20-55DWT 40 550 200 215
VF40-70DWT 75 700 1200 250 400
VF75-100DWT 190 1000 1500 300 765

※輸送能力は、ワークにより異なります。担当営業にご相談下さい。

傾斜角度

傾斜角度 傾斜角係数
(k)
上向10° 0.60
上向5° 0.75
水平 1.00
下向5° 1.25
下向10° 1.60
下向15° 1.90

※ワークの輸送スピードは比重・粒径に左右され、一般的に見掛比重が小さいほどスピードが遅くなります。

見掛比重

材料名 参考見掛比重
湿塩 1.2
岩塩 1.1
上白糖 0.8
粉糖 0.7
グラニュー糖 0.8
精米 0.8
パン粉 0.2
小麦粉 0.5
ソーダ 1.2
カーボンブラック 0.3
微粒シリカ 0.05
樹脂ペレット 0.4
醗酵水肥 0.6
炭酸マグネシューム 0.16
おがくず 0.2
塩化カリウム 1.44
重炭安 0.7
メラミン 0.6
酸化鉄 3.0
研磨剤 0.8
ホワイトカーボン 0.04
フローライト 0.1

見掛比重

材料名 参考見掛比重
川砂 1.6
砕石 1.6
生コン 2.3
けい砂 1.2~1.6
けい石粉 0.6~0.8
セメント 1.1~1.3
石膏 0.7~0.8
ベンナイト 0.6~0.8
タンク 0.4~0.6
ソーダ灰 0.7~1.1
尿素 0.6~0.8
りん鉱石 1.2
アルミナ 0.7~0.9
消石灰 0.45
生石灰 0.8~1.0
フライアッシュ 0.7~0.8
スラグ 0.3~0.8
排煙吸着材 0.5~0.7
炭カル 0.5~1.0
コークス粉 0.7~0.8
パーライト 0.1~0.3
でんぷん 0.5
焼却灰 0.5~0.8
鋳物砂 1.4

吊下げスプリング仕様

型式 吊下げ総荷重
(4点合計の荷重)
使用範囲
(kg)
最適荷重
(kg)
ツリサゲスプリング アツセン
KS05-005
60~120 80
ツリサゲスプリング アツセン
KS07-013
160~260 200
ツリサゲスプリング アツセン
KS08-015
180~300 230
ツリサゲスプリング アツセン
KS08-020
300~500 380
ツリサゲスプリング アツセン
KS10-030
380~620 480
ツリサゲスプリング アツセン
KS12-040
560~950 700
ツリサゲスプリング アツセン
KS14-060
900~1500 1150
ツリサゲスプリング アツセン
KS16-080
1200~2000 1550
ツリサゲスプリング アツセン
KS18-100
1400~2400 1800

※荷重は4点吊りの総荷重です。

寸法・設置・操作盤

製品寸法表

型式 トラフ寸法(mm)
幅(W) 長さ(L) 深さ(H)
VF10-30CD 300 800 150
VF20-40CD 400 900 200
VF40-50CD 500 250
VF10-30DW 300 150
VF20-55DW 550 200
VF40-70DW 700 1200 250
VF75-100DW 1000 1500 300

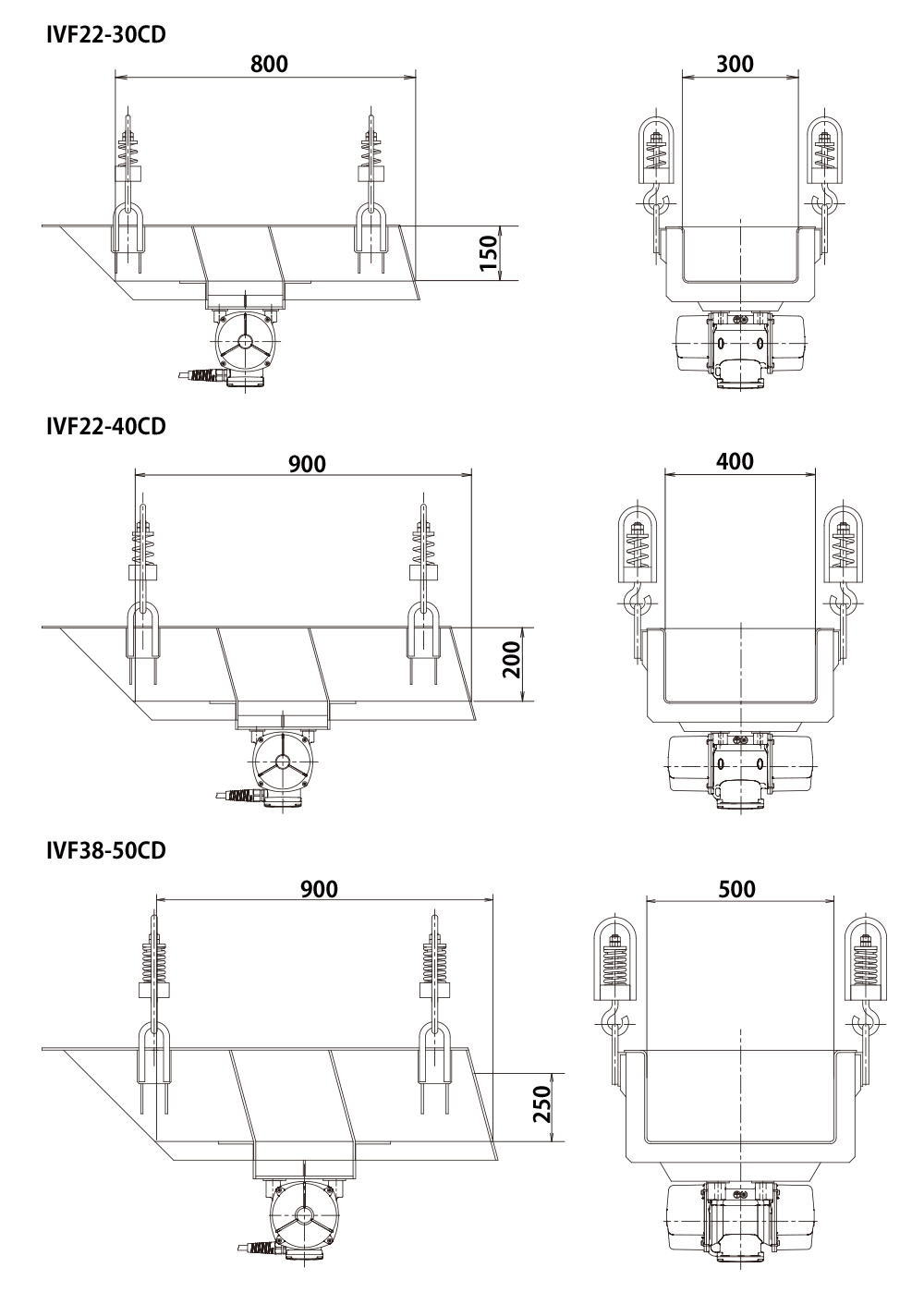

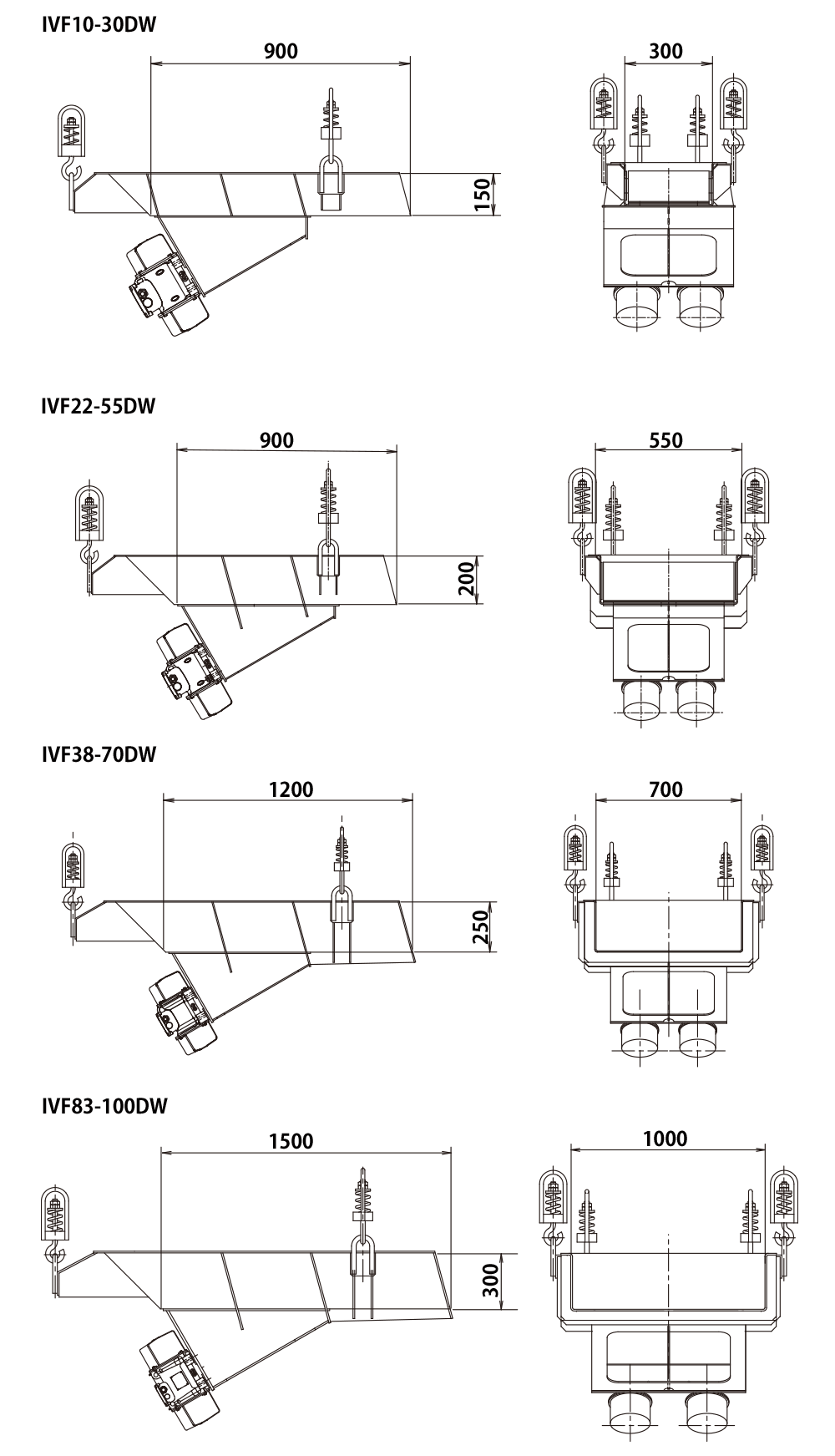

製品寸法図

製品寸法表

型式 トラフ寸法(mm)
幅(W) 長さ(L) 深さ(H)
VF10-30DWT 300 900 150
VF20-55DWT 550 200
VF40-70DWT 700 1200 250
VF75-100DWT 1000 1500 300

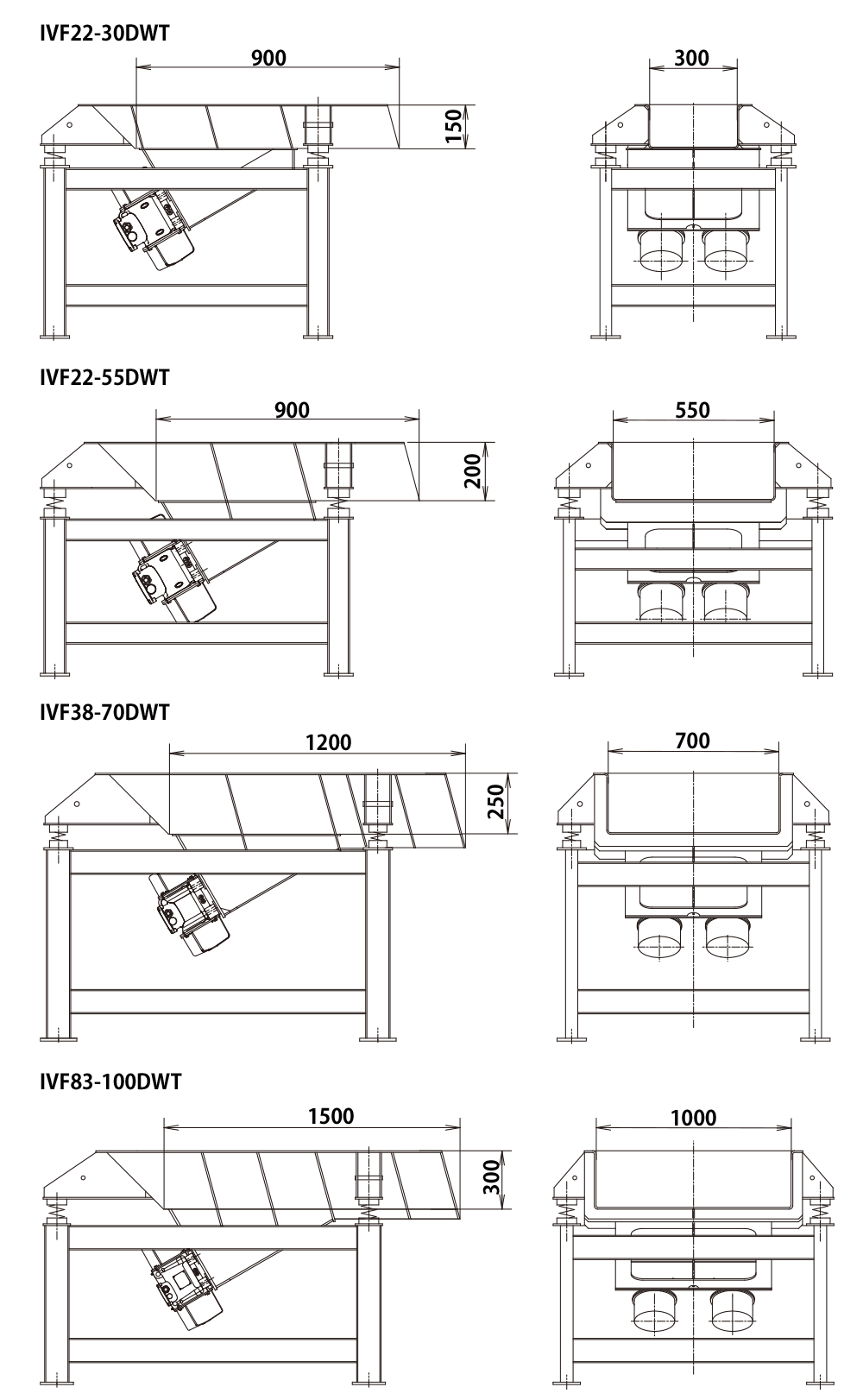

製品寸法図

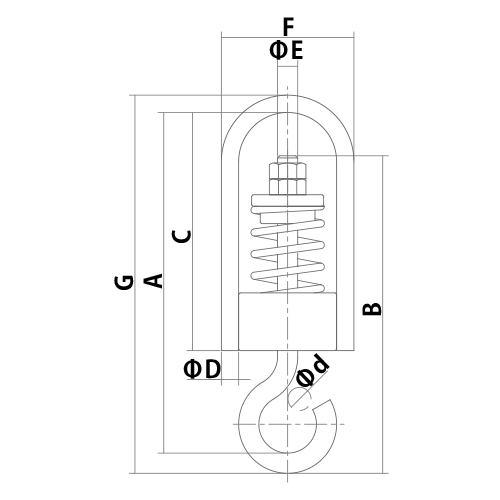

製品寸法表

型式 A B C φD φE F G φd
ツリサゲスプリング アツセン
KS05-005
236 220 165 12 14 92 262 16
ツリサゲスプリング アツセン
KS07-013
262 248 189 14 16 102 292 18
ツリサゲスプリング アツセン
KS08-015
285 270 205 16 16 112 317 20
ツリサゲスプリング アツセン
KS08-020
290 275 198 16 20 106 326 20
ツリサゲスプリング アツセン
KS10-030
320 302 228 16 20 121 356 20
ツリサゲスプリング アツセン
KS12-040
350 334 253 20 24 142 394 20
ツリサゲスプリング アツセン
KS14-060
365 349 268 20 24 150 409 20
ツリサゲスプリング アツセン
KS16-080
420 405 308 24 30 168 474 24
ツリサゲスプリング アツセン
KS18-100
420 405 308 24 30 178 474 24
