ピストンバイブレータ(ヘルールタイプ)
ピストンバイブレータ(ヘルールタイプ)
サニタリー仕様対応、へルールバンド固定式のピストンバイブレータ
このような使い方をされています
- 01食品工場内 小麦粉生産工場ホッパーに設置(定期清掃が必要なため)
- 02セルロース貯槽ホッパの閉塞防止(定期的なホッパ清掃があるため)

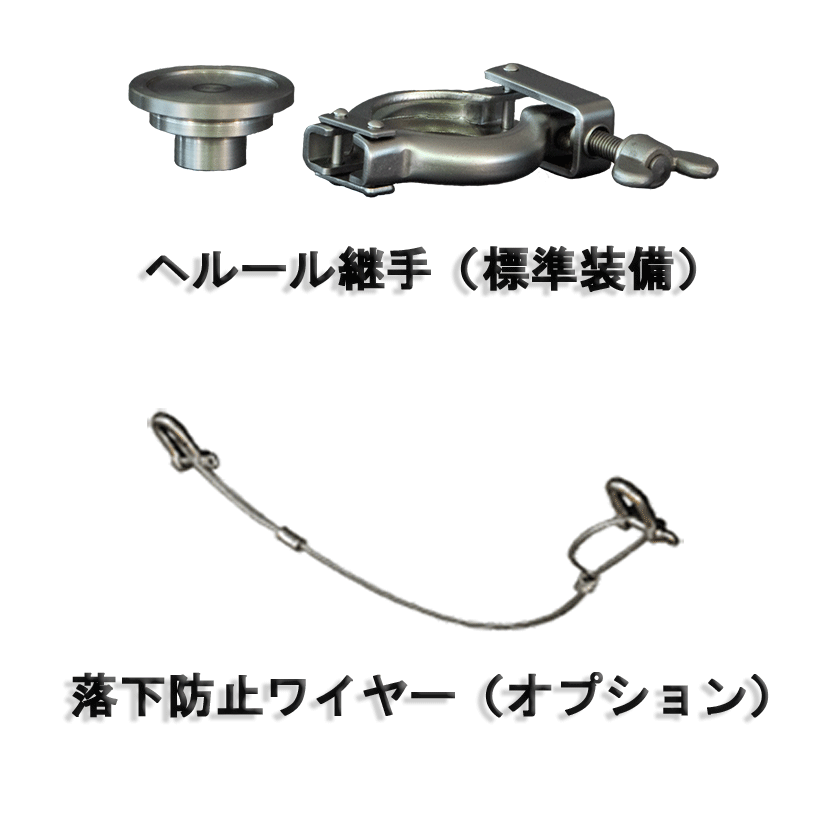

EPV12A-F型・EPV18-F型は、エアー式ピストンバイブレータシリーズEPV12A型・EPV18型を手作業で取り外し出来るへルールバンド固定式のバイブレータです。 容器清掃時のバイブレータの取り外しが手で簡単に出来るため、食品・化学業界のサニタリー仕様対応の閉塞防止機器として便利です。 コンタミ防止のための日常の清掃や容器の水洗い時の取り外しが簡単に出来るため、安全で取り扱いやすいピストンバイブレータです。 ※起動、停止の制御には、ノーマルクローズの3方弁をご使用下さい。
従来ボルトで固定しているピストンバイブレータをへルールバンドの固定式に変更することにより、簡単に本体を容器から取り外すことが出来るために短時間に日常の清掃が可能となりました。
本体取り付け部やバンドなどはステンレスSUS304を使用、シリンダーはアルミボディーに硬質表面処理を施した耐食性に優れた部品を採用していますので、軽量で使いやすい高寿命の部品の構成です。
フィルターを標準装備、排気エアーにオイルミストが少ないため、作業現場や取り扱い製品への悪影響も与えません。 一般産業機械分野から食品業界まで幅広く使うことが出来ます。* (注)完全ドライエアーでの長時間使用は故障の原因となります。
運転音65dB程度の低騒音と9~62L/min(ANR)程度の低空気消費量など、環境にやさしい設計になっています。 省エネによる経費の削減や、低騒音による作業環境の改善につながります。
コンプレッサーエアーをそのまま使い動力源とするため、電気式のような発火の恐れも少なく、密閉機構であるのでシリンダ部に粉塵が入る事はありません。 粉塵爆発の危険性の伴う場所でも使用が可能です。 ※起動、停止の制御には、ノーマルクローズの3方弁をご使用下さい。
エアー式ピストンバイブレータは空気圧の変更だけで振動数、振動力を可変することが出来ます。 振動力可変のメリットは取付物の条件が多少異なった場所でも空気圧の変更だけで機種の統一が出来ます。
本体内部のピストン部分にはエクセンの独自特殊技術による耐磨耗処理が施されているので、業界トップクラスの耐久性を誇ります。
排気のフィルター部を延長し、フィルターを下向きに設置することで防滴仕様に出来るため、簡易的な水洗いにも対応することが出来ます。
ピストン運動の振動原理を応用して振動輸送の振動フィーダーや充填・拡散など、振動テーブルなどの振動源として使用することが出来ます。
型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
---|---|---|---|
EPV12A-F | 001331000 (*1) | ¥61,000 | 製品図面 ダウンロード |
EPV18-F | 001047000 (*1) | ¥61,000 | 製品図面 ダウンロード |
*1 この製品は受注生産品となりますので、納期は当社へお問合せ下さい。 *掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
型式 | 使用圧力 (MPa) |
振動数 (Hz) |
振動力 (N) |
空気消費量 (L/min(ANR)) |
全高 (mm) |
最大径 (mm) |
取付方法 | 振動面 (φmm) |
質量 (kg) |
|
---|---|---|---|---|---|---|---|---|---|---|
EPV12A-F | マフラー 装着時 |
0.2 - 0.6 | 106 - 164 | 29 - 82 | 9 - 24 | 139 | 100 | ヘルール継手 IDF/ISO-1.5S |
27 | 0.65 |
EPV18-F | 102 - 149 | 66 - 186 | 17 - 62 | 157 | 38 | 0.85 |

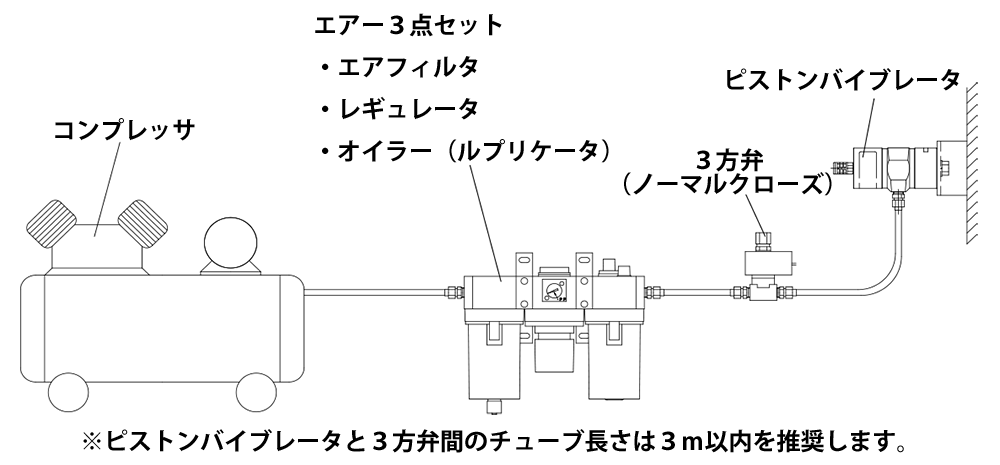

※起動、停止の制御には、ノーマルクローズの3方弁をご使用下さい。
※ヘルールアッセン質量は0.51kgです。
※使用温度範囲は0~60℃です。

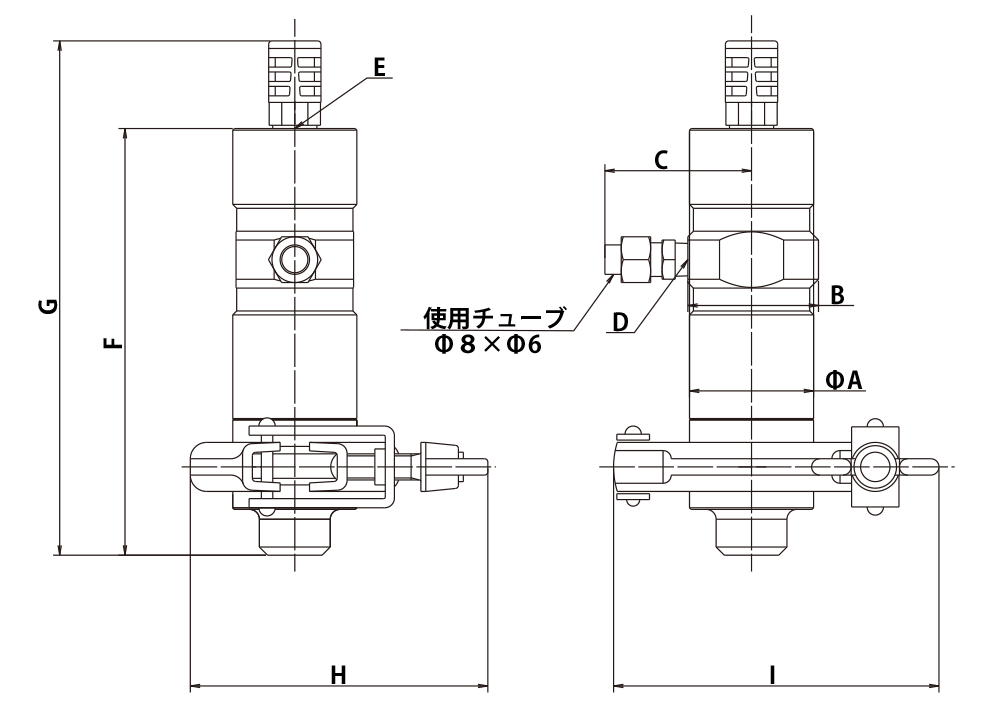

型式 | ΦA | B | C | D | E | F | G | H | I |
---|---|---|---|---|---|---|---|---|---|
EPV12A-F | 27 | 29.5 | (41.4) | 1/8 | 1/8 | 110.8 | (139) | (91) | (100) |
EPV18-F | 38 | 40 | (44.9) | 1/4 | 130.5 | (157) |
