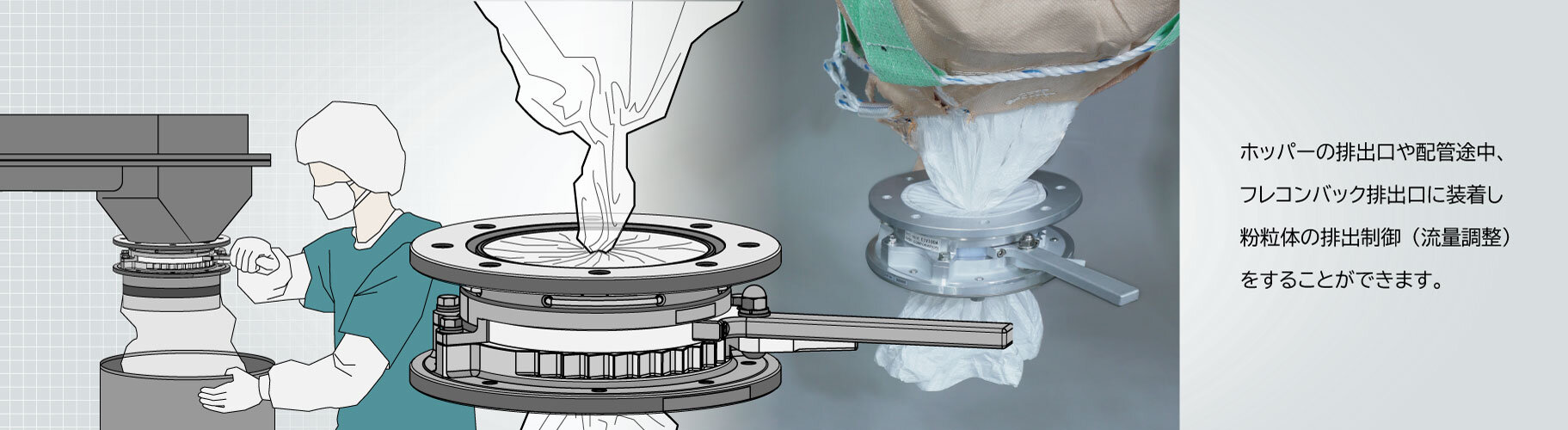

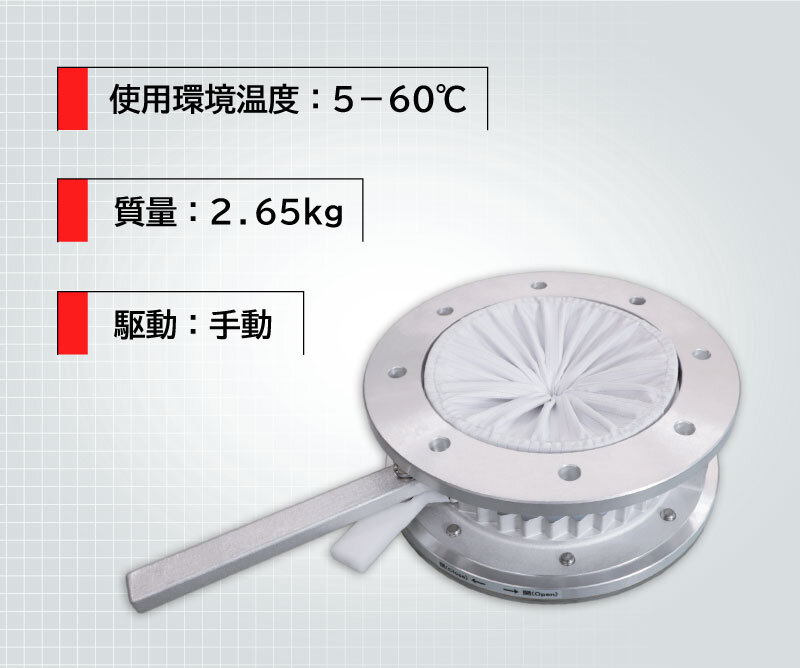

アイリスバルブはホッパーの排出口や配管途中、フレコンバック排出口に装着し、粉粒体の排出制御（流量調整）を行うことが可能な手動バルブです。
シンプルな操作性

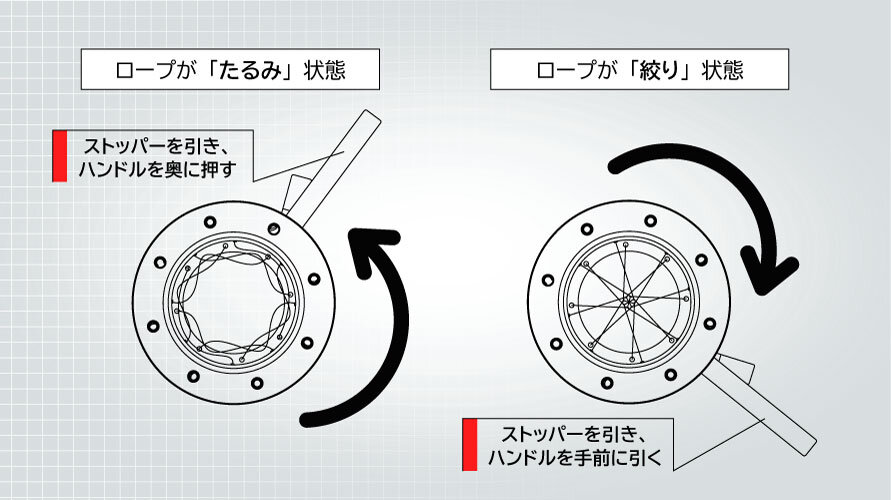

スリーブ弁の外側に張られたロープをハンドル操作で絞る、または緩めることでスリーブ弁の開口幅を調整し、排出流量を調整することが可能です。
電力を使用しない高安全性
手動で操作するため電力を必要とせず、場所を選ばず施工できます。

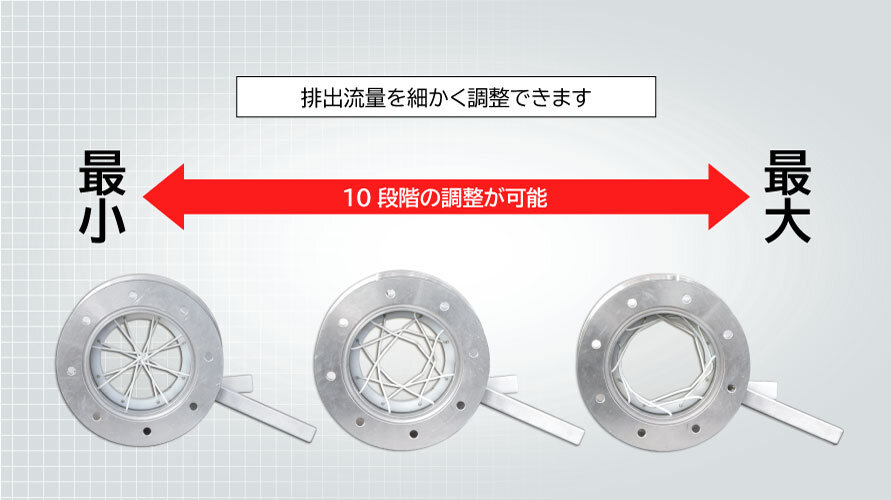

細かい段階調節が可能
手動で絞りを調節できるので、排出流量のコントロールが簡単にできます。

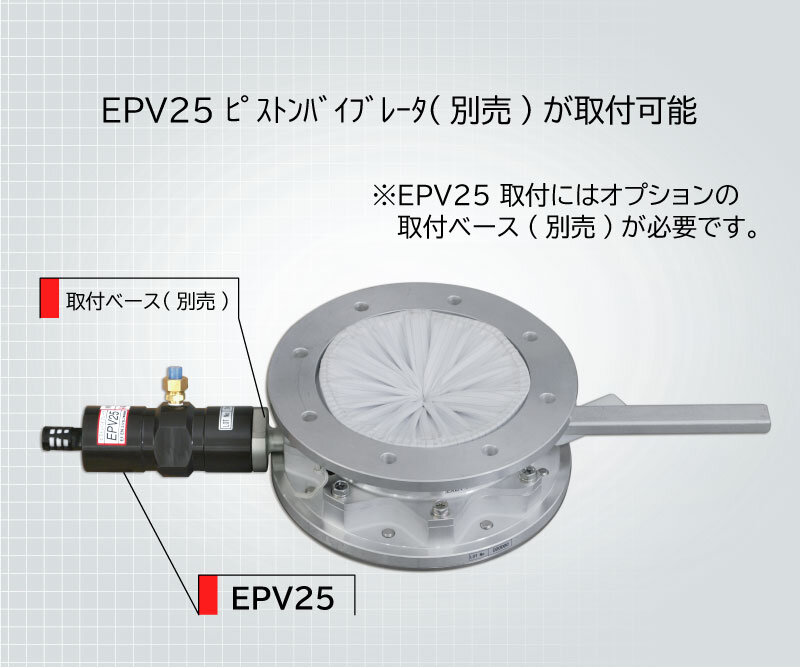

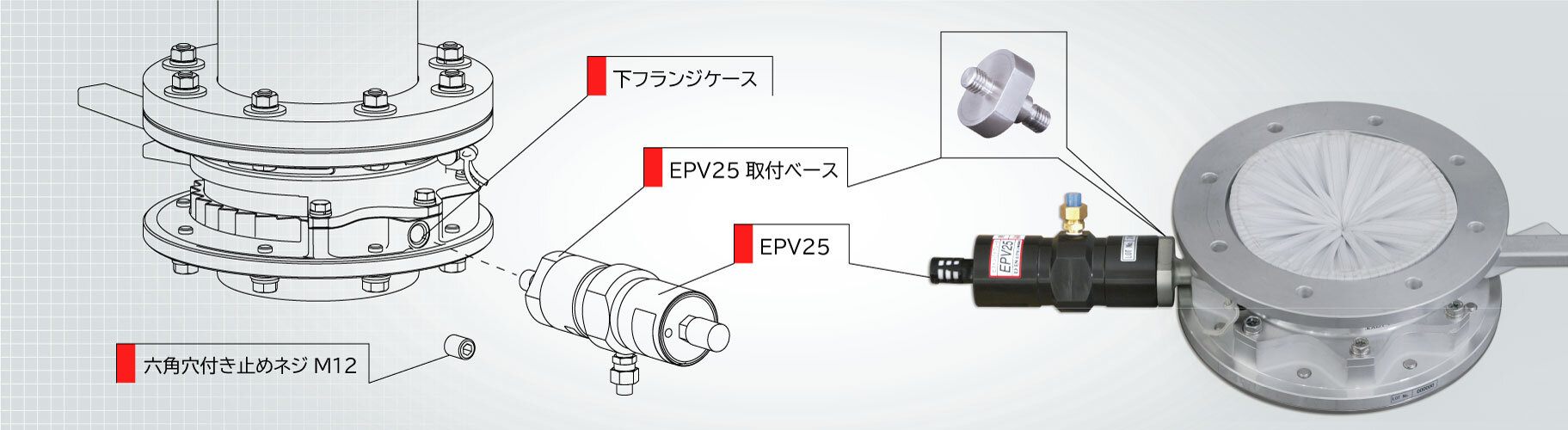

EPV25 ピストンバイブレータで補助が可能
EPV25 ピストンバイブレータ(別売)を装着することで、スリーブ弁周辺に付着・堆積している粉粒体の払い落としを補助できます。
※EPV25 取付には別売の取付ベースが必要です。
注1．ホッパー内や配管内に付着した粉粒体を払落す目的の機構ではありません。
注2．この排出補助機構は、粉粒体の完全排出を保証するものではありません。

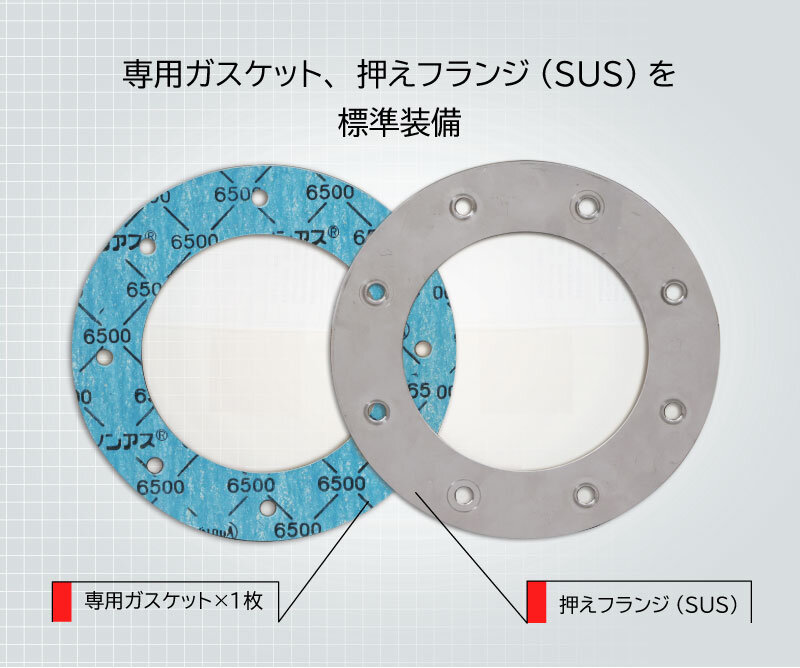

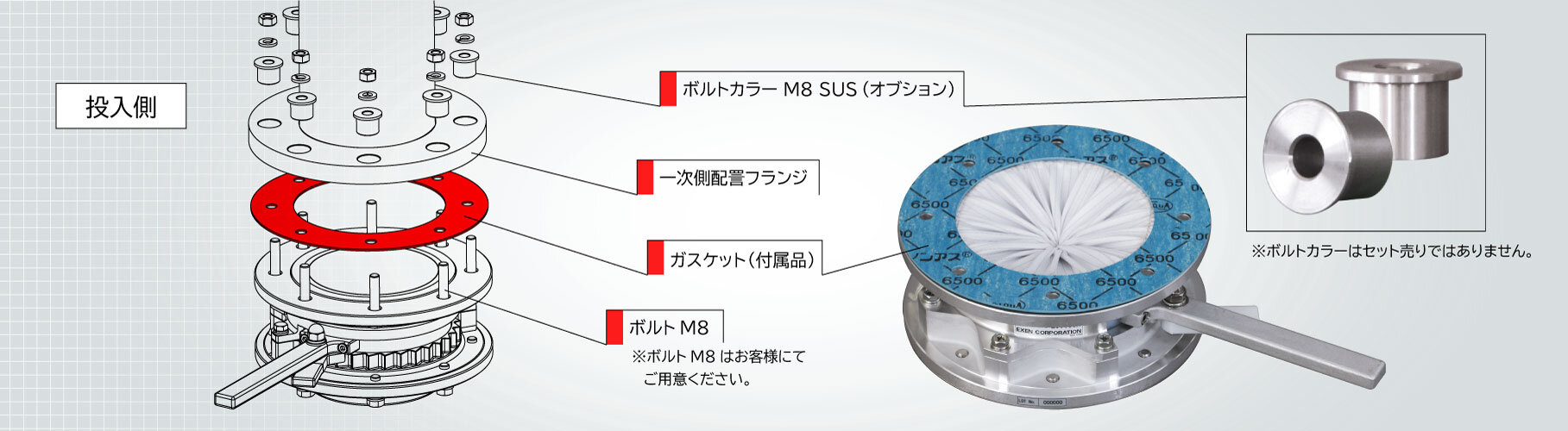

施工時のボルトサイズを調整する専用ガスケット
JIS フランジのボルトサイズ8-M16 から本製品のボルトサイズ8-M8 に合わせる際のズレを防止する為、ボルトM8 専用ガスケットを付属品として標準装備しています。
また、オプション品としてボルトサイズをM16⇒M8 に変換する為のボルトカラーM8 をご用意しております。
※一次側配管接続に市販のＪＩＳ５Ｋフランジを使用する場合は、規格フランジの穴と使用するボルトサイズが異なるため、ボルトカラーの使用をお勧めします。

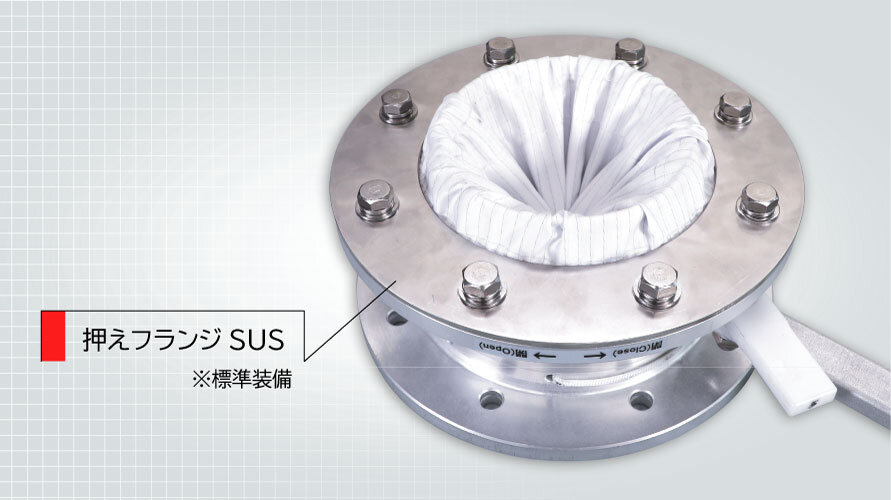

スリーブ弁脱落防止のSUS 製押えフランジ
EIV100A は、スリーブ弁脱落防止として、SUS 製の押えフランジを標準装備しておりますので、排出側に配管しない場合でもそのままご使用いただけます。
排出側専用ベースで動作をサポート

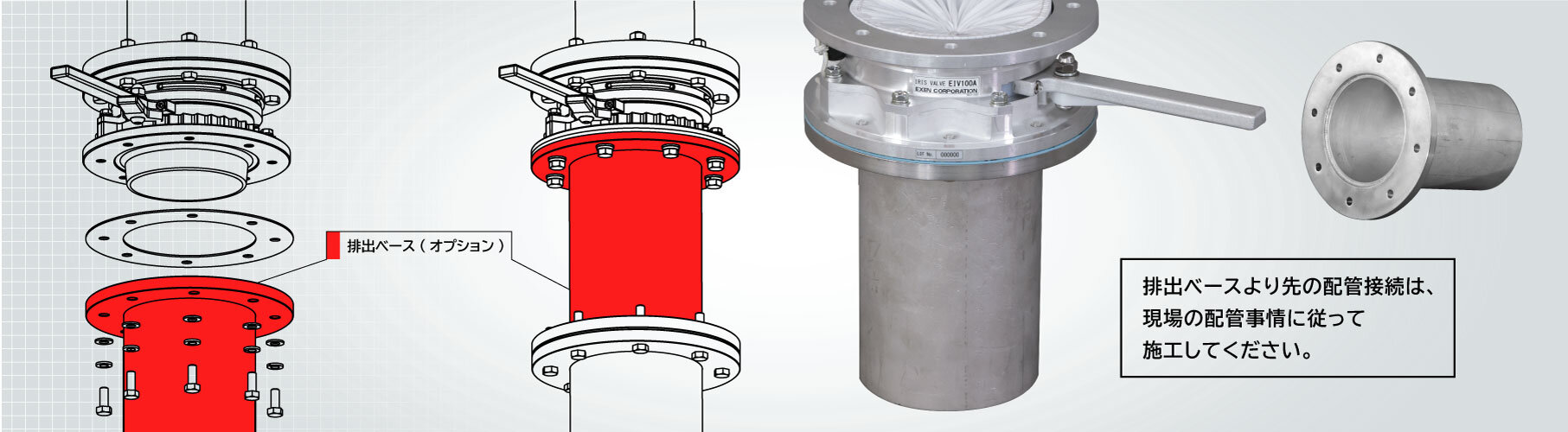

スリーブ弁と排出側配管の干渉を防ぐため、オプション品として、排出側専用ベースSUS をご用意しております。
※二次側配管接続を行う場合は、二次側配管の内径はφ117 以上が必要となります。※排出側にJIS 規格鋼管
100A(φ114.3)は取り付けできません。
※二次配管接続を行う場合は、専用ガスケットをご使用ください。（１枚は標準装備しておりますが、上下フランジ共に配管接続する場合は、別途ご購入ください。）
※配管を延長する場合は、お客様にて管端を加工して配管延長してください。

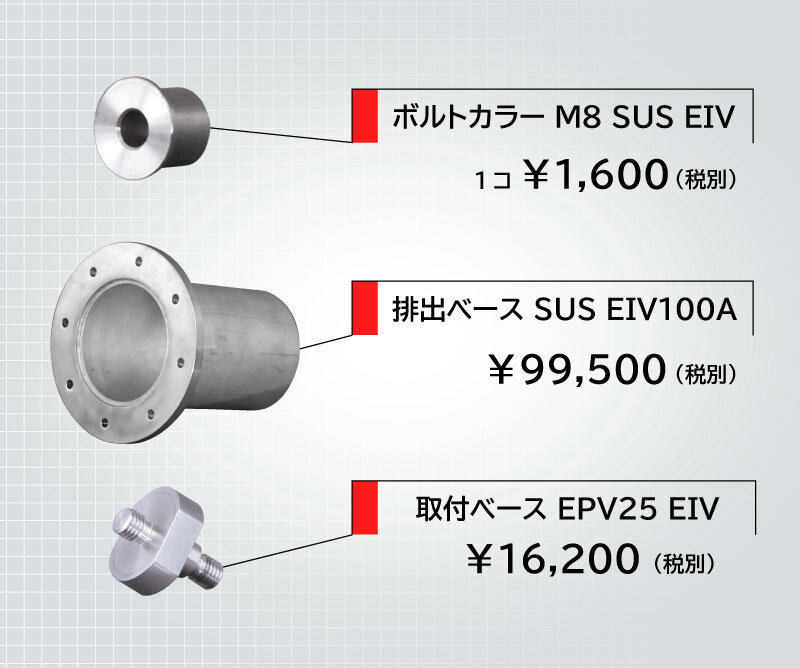

型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|

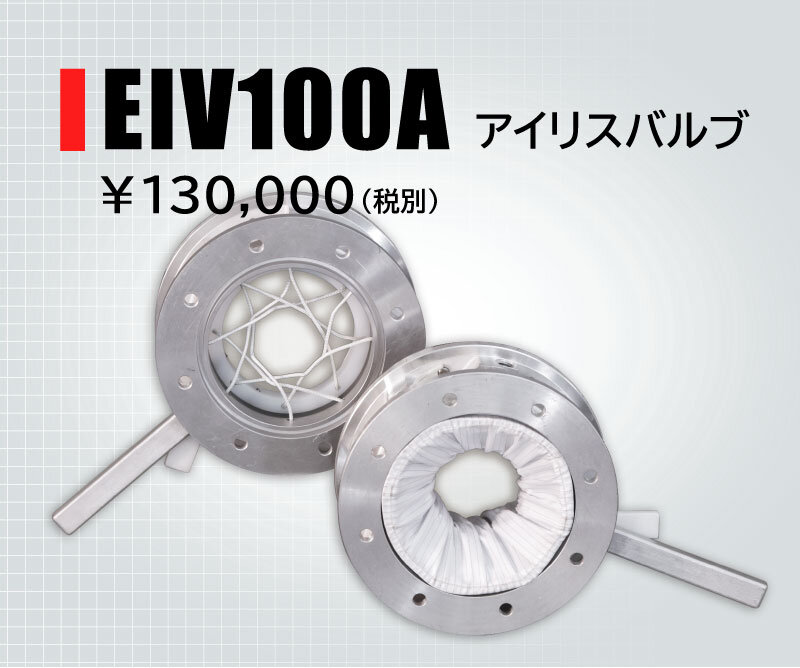

| EIV100A ｱｲﾘｽﾊﾞﾙﾌﾞ | 001953000 | ¥130,000 | 製品図面 ダウンロード |
| 取付ﾍﾞｰｽ EPV25 EIV | 305500000 | ¥16,200 (*1)(*2) | |
| ﾎﾞﾙﾄｶﾗ- M8 SUS EIV | 305501000 | ¥1,600/1コ (*1)(*2) | |
| 排出ﾍﾞｰｽ SUS EIV100A | 305502000 | ¥99,500 (*1) |
*1 この製品はオプション部品になります。
*2 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
寸法・設置・操作盤

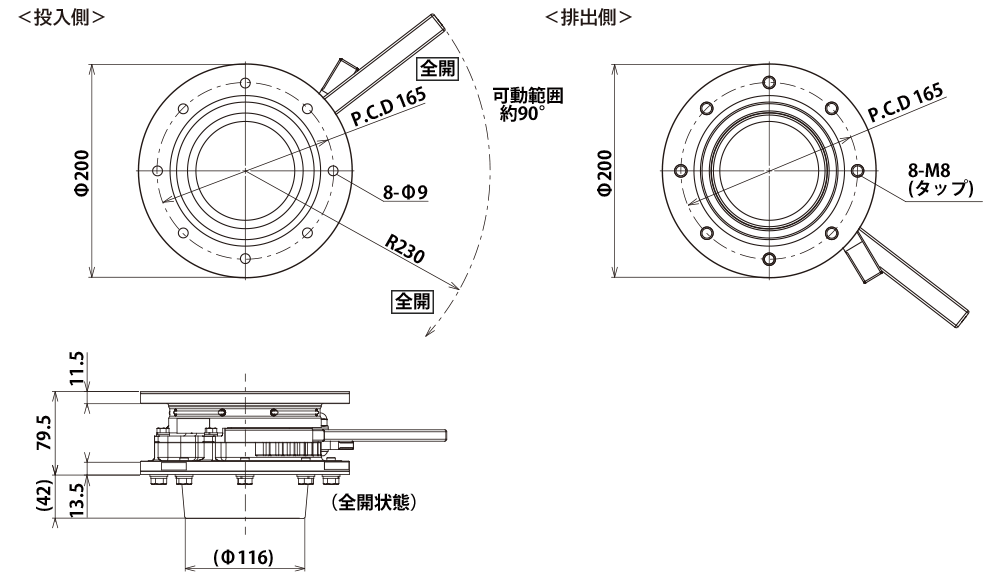

EIV 寸法図

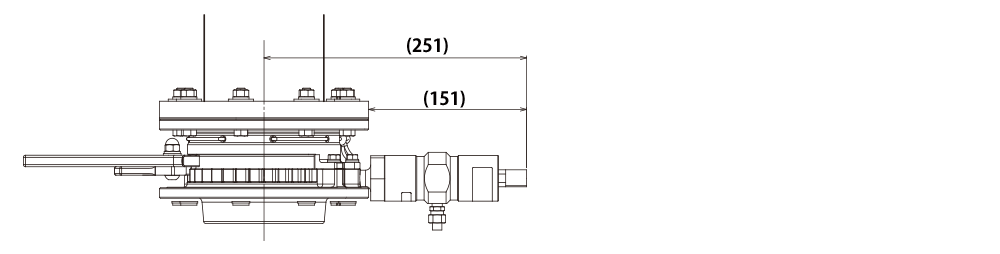

EPV25 取付時 寸法図
