デンジノッカー操作盤 デジオペEKC
デンジノッカー操作盤 デジオペEKC
デンジノッカーの性能を自由にコントロールできる小型操作盤
このような使い方をされています
- 01トナー顔料プラント内 シュート閉塞箇所に設置
- 02ごみ焼却プラントの集じん器ダストホッパでの閉塞防止
- 03セメント工場シュートの付着防止
- 04磁石原料製造用ホッパー
- 05集じん機ホッパー
- 06石炭コンベヤ
- 07産業廃棄物燃焼炉
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
デジオペは、デンジノッカーEK5A・10A・20A専用のコントローラです。 ホッパー・タンクの閉塞状況に合わせて、デンジノッカーの打撃回数や打撃力を自由にコントロールできます。 入力電源やデンジノッカーとの接続も端子盤接続で簡単に行えます。
機密性の高い防塵構造
デジオペは、機密性の高い防塵構造で、内部への異物の進入を防ぎます。 屋外使用の用途には、防水・防塵機能を備えたEKC5000シリーズをご使用ください。
Ｗ保護機能付き
デジオペは、過電流保護装置とヒューズを内蔵しており、万一のトラブルの際にも電気を遮断して安全に使用できます。

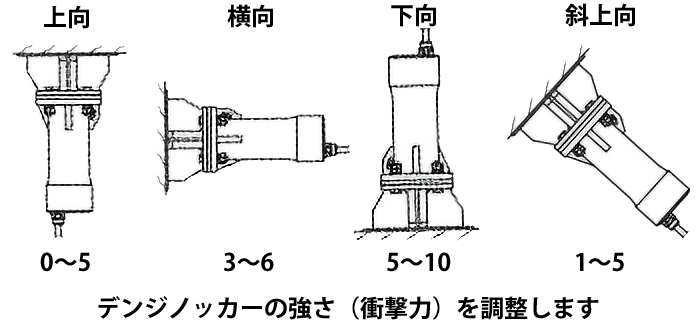

打撃力の設定を自由に選択
デンジノッカーの衝撃力を効率的に得るため、本体の取付角度に応じて打撃力を調整できます。 取付方向が上向き・下向き・横向き・斜めなど、状況に合わせて調整ツマミで打撃力の選択ができます。
運転間隔を自由に設定
デジオペで連続運転する場合、運転間隔はホッパー・タンクの閉塞状況に合わせて、デンジノッカーの打撃回数を1回/1秒から1回/60秒まで調整できます。

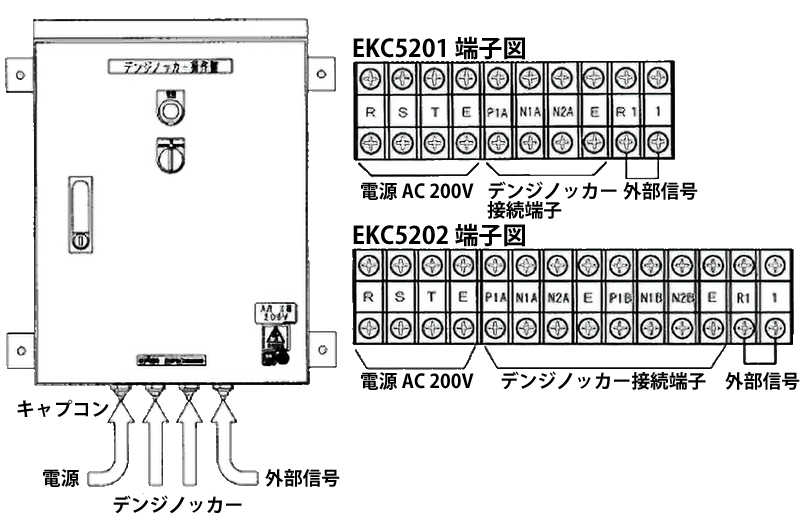

外部制御端子を標準装備
デジオペには、外部信号の入力端子を装備しており、無電圧接点による外部制御が可能です。 粉粒体タンクの開閉バルブの信号をもらって打撃開始したり、搬送コンベアーの信号をもらって打撃開始したりといった、多様な用途に使用できます。

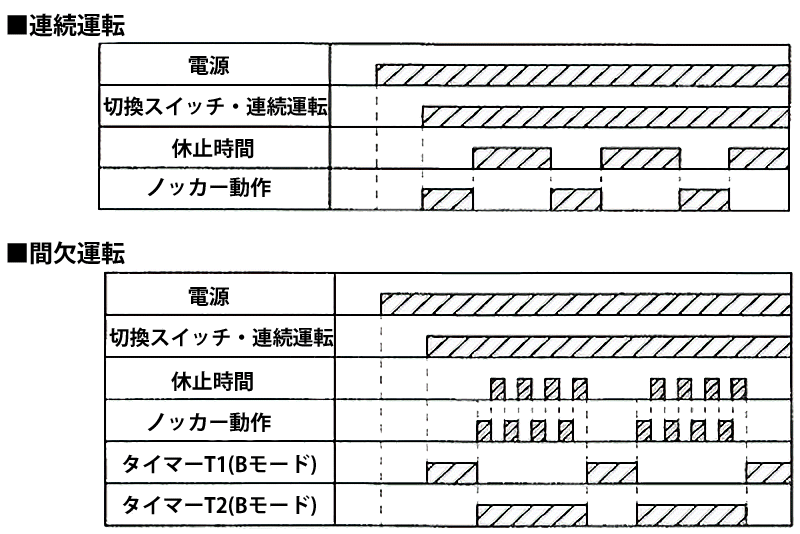

運転モードの切り替えが可能（EKC5000)
EKC5000シリーズは、間欠運転モードと連続運転モードの2種類の運転モードを切り替えることができます。 デジオペの運転間隔と、EKC5000シリーズのタイマー設定を組み合わせることで、さまざまな用途に応じた運転が可能です。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|
| EKC200 | 000523000 | ¥75,000 | 製品図面 ダウンロード |
| EKC5201 | 000568000 (*1) | 製品図面 ダウンロード |
|
| EKC5202 | 000569000 (*1) | 製品図面 ダウンロード |
*1この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。 ＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様

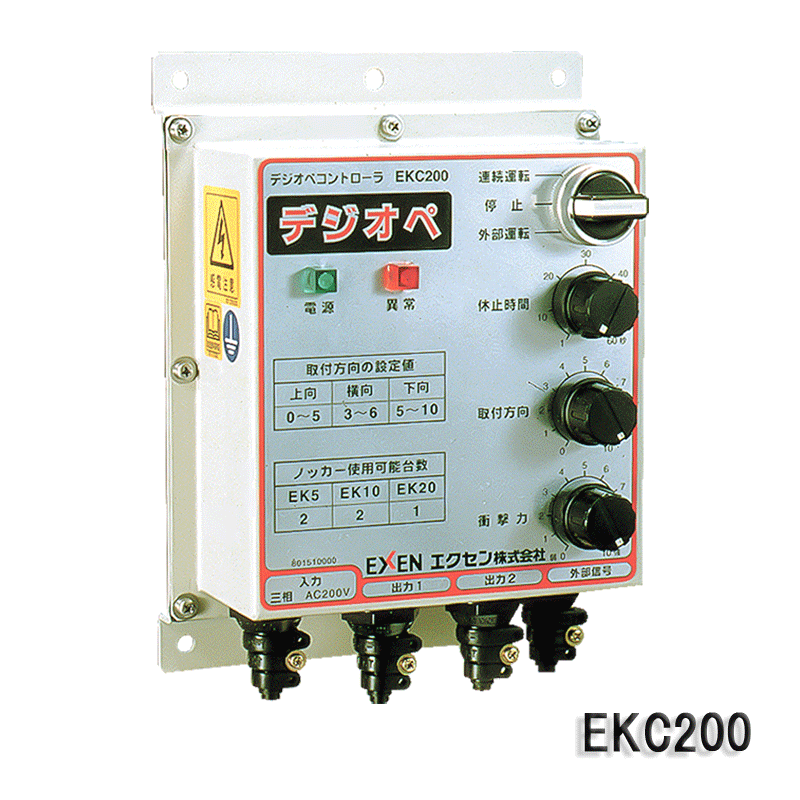

EKC200仕様
| 型式 | 構造 | 入力電源 | 最大 入力電流 （A） |
出力電圧 (V） |
休止間隔 | 質量 (kg) |
デンジノッカー使用可能台数 | ||
|---|---|---|---|---|---|---|---|---|---|
| EK5/5S | EK10/10S | EK20/20S | |||||||
| EKC200 | 屋内 | 3φ AC200V 50/60Hz |
4.0 | DC300 | 1～60秒 | 2.2 | 2 | 2 | 1 |
※コントローラ用入力コードは付属していません。
※デンジノッカーのコイル温度が上昇すると、打撃能力が低下します。最大で30%の低下がありますので、打撃能力を最大限に引き出すために、休止時間は2秒以上とすることをおすすめします。

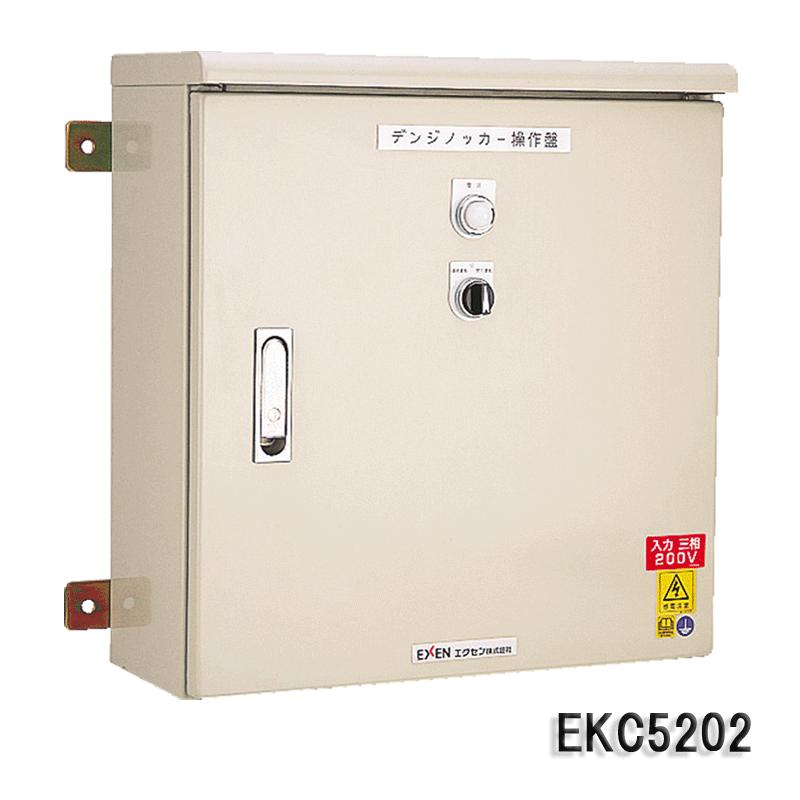

EKC5201・5202仕様
| 型式 | 構造 | 供給電源 | タイマー 時間 |
休止間隔 | 質量 (kg) |
デンジノッカー使用可能台数 | ||
|---|---|---|---|---|---|---|---|---|
| EK5/5S | EK10/10S | EK20/20S | ||||||
| EKC5201 | 屋外 水切防水 防塵構造 保護等級IP55 |
3ΦAC200V 50/60Hz |
ON/OFF 0.1秒～ 6時間 |
1～60秒 | 19 | 2 | 2 | 1 |
| EKC5202 | 24 | 4 | 4 | 2 | ||||
※コントローラ用入力コードは付属していません。
※デンジノッカーのコイル温度が上昇すると、打撃能力が低下します。最大で30%の低下がありますので、打撃能力を最大限に引き出すために、休止時間は2秒以上とすることをおすすめします。
寸法・設置・操作盤

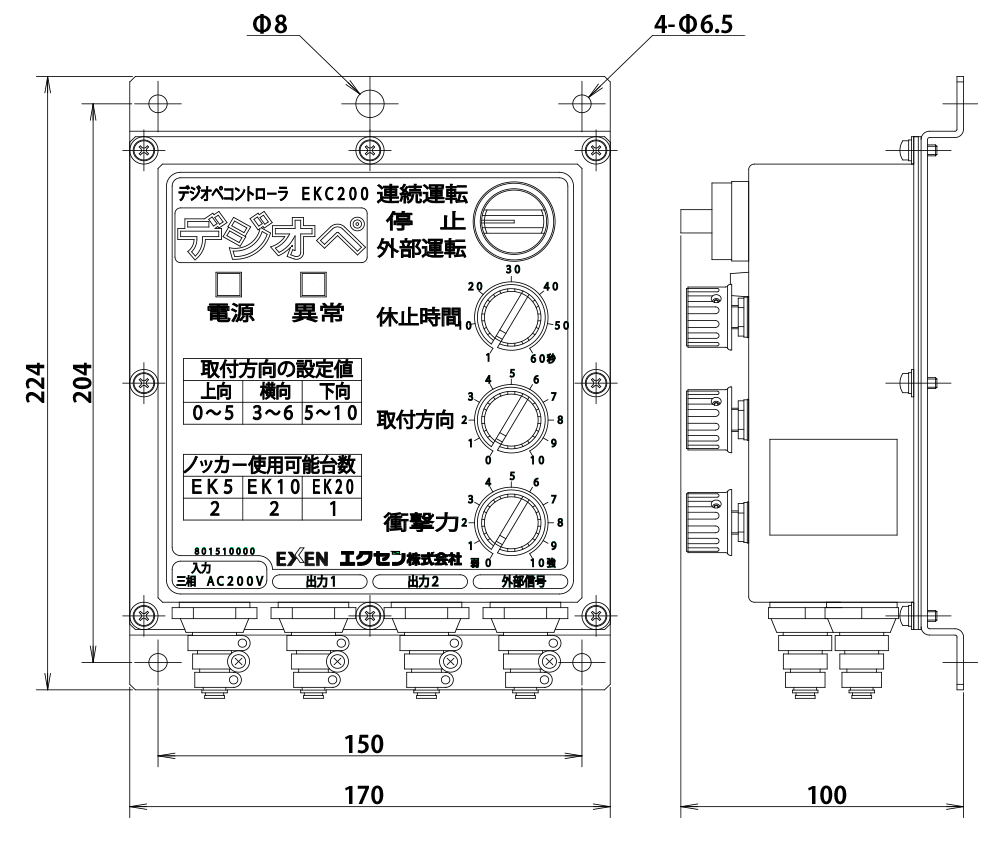

EKC200 寸法図
EKC5201 / EKC5202 寸法図
EKC5201 / EKC5202 寸法表
| 型式 | L | W | H | E | F | φｄ |
|---|---|---|---|---|---|---|
| EKC5201 | 480 | 215 | 515 | 440 | 400 | 11 |
| EKC5202 | 580 | 540 |
