インダイレクトヒーター HIシリーズ
インダイレクトヒーター HIシリーズ
このような使い方をされています
建設現場の各種養生、コンクリートの養生、凍結防止、仮設・災害時の暖房、各種乾燥、冬季加温栽培用としてご利用いただけます。
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
インダイレクトヒーターは長時間運転を可能にする大型の燃料タンクを搭載しています。 最大の特徴は、燃焼時に発生するガスを含まないクリーンな温風を室内に提供し、燃焼ガスは煙突から室外へ排出する点です。 屋内設置では必ず換気を行い、燃焼ガスを室外に排出するための煙突設置を行う必要があります。
クリーンな温風を送風
送風アダプタから出る温風で直接排気ガスに触れることがないので、クリーンな風が排出されまます。 最初に運転する場合は、燃焼室及び熱交換器は完全に加熱されていないので、温風になるまでしばらく時間を要します。
シンプルで使いやすい操作パネル
地震を検知して自動停止するセンサー内蔵
小さな揺れでも３秒以上揺れが続くと作動するように調整しています
積重ね保管可能
HI35および60Aは２台まで積重ね可能
離れていても暖かい
循環運転可能
ヒーターの温風で温められた室内、養生空間の空気を吸気アダプタから本体に取り入れることで、冷えた空気を取り込むより目標温度までの到達時間を短縮できます。 ※オプション品の吸気アダプタが必要です。
循環運転をするために吸気側に取り付けるアダプタ

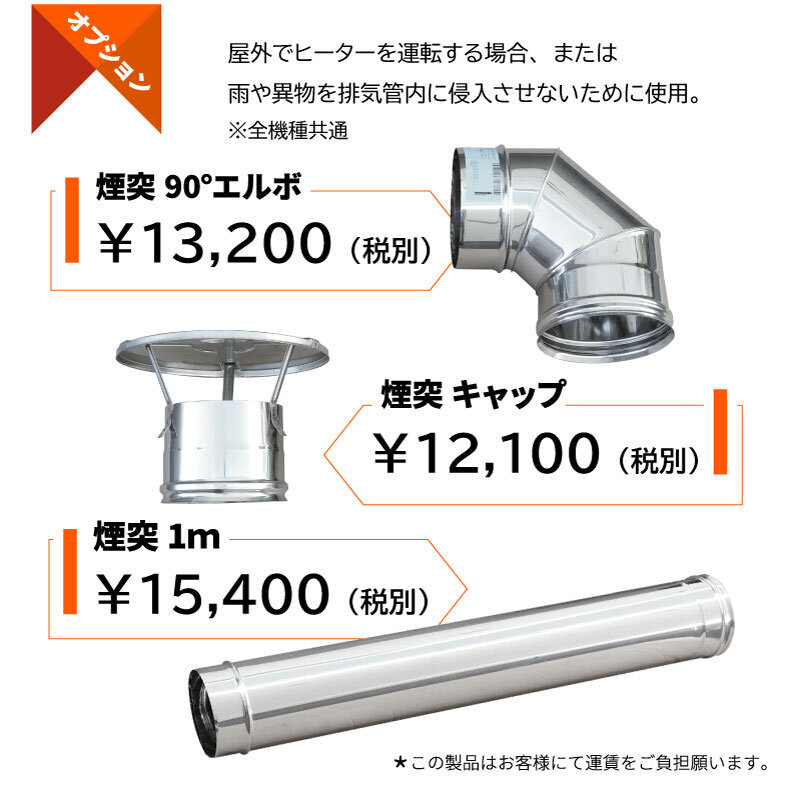

雨や異物を排気管内に侵入させない排気管
屋外でヒーターを運転する際、雨や異物を排気管内に侵入させないために使用します
使用例
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| HI35 | 001581000 | ¥470,000（*2） |
| HI60A | 001582000 | ¥597,000（*2） |
| HI90A | 001583000 | ¥719,000（*2） |
| 積重ねﾌﾚ-ﾑ HI35 | 001597000 | ¥44,000（*2） |
| 積重ねﾌﾚ-ﾑ HI60A | 001598000 | ¥49,500（*2） |

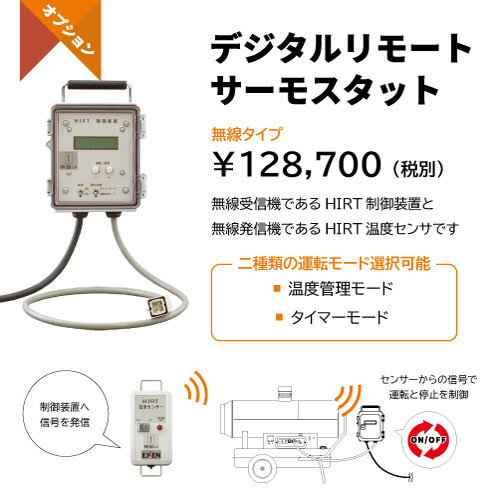

| HIRT ﾘﾓ-ﾄｻ-ﾓｽﾀﾂﾄ | 001390000 | ¥117,000 |
| 煙突 90ｴﾙﾎﾞ M150 SUS HI | 500312000 | ¥13,200（*2） |
| 煙突 ｷｬｯﾌﾟ M150 SUS HI | 500313000 | ¥12,100（*2） |
| 煙突 1M M150 SUS HI | 500311000 | ¥15,400（*2） |

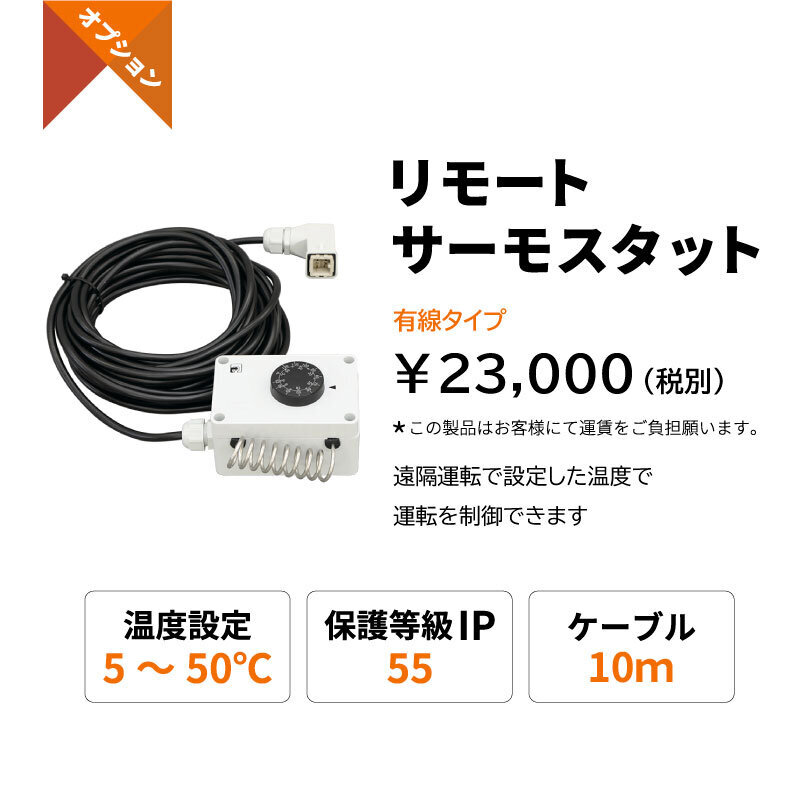

| ﾘﾓ-ﾄｻ-ﾓｽﾀﾂﾄ ｵｸｶﾞｲﾖｳ HI | 500314000 | ¥23,000（*2） |
| ﾀﾞｸﾄ 耐熱 M300X6M HI35 | 500325000 | ¥62,700 |
| ﾀﾞｸﾄ 耐熱 M350X6M HI60A | 500326000 | ¥73,700 |
| ﾀﾞｸﾄ 耐熱 M400X6M HI90A | 500327000 | ¥81,400 |
| 断熱ｼ-ﾄ M420X1.0M HI | 500287000 | ¥18,000（*2） |
| 吸気ｱﾀﾞﾌﾟﾀ ｱﾂｾﾝ HI110D | 101629000 | ¥29,700（*2） |
| 吸気ｱﾀﾞﾌﾟﾀ ｱﾂｾﾝ HI200 | 101637000 | ¥35,700（*2） |
| 吸気ｱﾀﾞﾌﾟﾀ ｱﾂｾﾝ HI90 | 101638000 | ¥41,600（*2） |
| 外部ﾀﾝｸ 給油 ｱｯｾﾝ HI110D | 101955000 | ¥99,000 |
| 外部ﾀﾝｸ 給油 ｱｯｾﾝ HI90 | 101997000 | ¥95,700 |
| 送風ｱﾀﾞﾌﾟﾀ ﾂｲﾝ HI60A | 304952000 | ¥106,600 |
*2 この製品はお客様にて運賃をご負担願います。 ＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
インダイレクトヒータ HIシリーズ
| 仕様 | 単位 | ＨＩ３５ | ＨＩ６０Ａ | ＨＩ９０Ａ | |
|---|---|---|---|---|---|
| 熱入力（燃焼熱） | kW | 34.1 | 58.6 | 90.6 | |
| kcal/h | 29348 | 50434 | 77934 | ||
| 熱出力（有効熱） | kW | 22.1 | 44.4 | 59.7 | |
| kcal/h | 19000 | 38172 | 51326 | ||
| 電圧（１φAC） | V | 100 | 100 | 200 | |
| 周波数 | Hz | 50／60 | 50／60 | 50／60 | |
| 電流 | A | 5.8／6.2 | 8.6／7.7 | 6.1／6.5 | |
| 消費電力 | W | 520／613 | 588／718 | 1009／1300 | |
| 騒音レベル（1m） | dB(A) | 72 | 72 | 75 | |
| 風量 | m3/h | 1,150／1,735 | 2,200／2,600 | 3,800／4,300 | |
| 燃料 | － | 灯油（JIS１号） | |||
| タンク容量 | L | 65 | 105 | 135 | |
| 燃料消費量 | L/h | 2.4 | 4.8 | 6.4 | |
| 使用温度 | ℃ | －20～35 | |||
| 質量 | 標準ハンドル仕様 | kg | 68 | 93 | － |
| フレーム付仕様 | kg | 84 | 115 | 167 | |
寸法・設置・操作盤
製品寸法図
製品寸法図
製品寸法図
