ピストンバイブレータ EPV
ピストンバイブレータ EPV
低騒音、低消費量の用途が広がるエアー式バイブレータ
このような使い方をされています
- 01産業用火薬製造メーカーの敷地内、防爆区域内のシュートに滞留した火薬の閉塞防止
- 02化学工場での原料タンクの閉塞防止
- 03エアーフィルターの粉塵払いおとし
- 04精密機器製造ラインでの微細粉末払い落とし
- 05各種自動車部品の製造ラインでの使用
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長

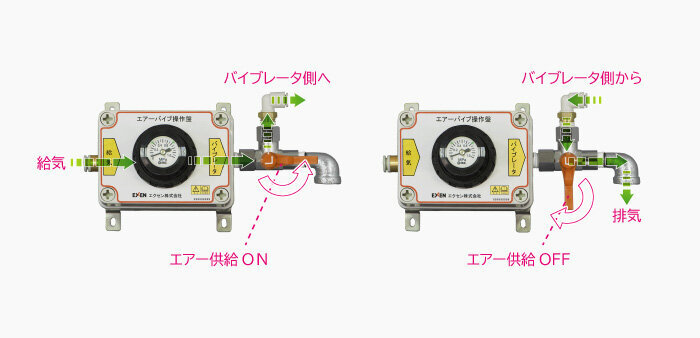

ピストンバイブレータＥＰＶシリーズは、ピストンの上下運動により安定した振動を与えるエアー式バイブレータです。 主に粉粒体のホッパーやタンク・配管シュートなどの閉寒防止や充填をはじめ、テーブル振動機、振動運送機、振動選別機などの振動源として使用されます。 ピストンバイブレータＥＰＶシリーズはオイルフリーで使える為、環境にもやさしく、耐食性にも優れている為、薬品・食品・化学業界など幅広い業界で使われています。 ※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。
業界トップクラスの耐久性(耐磨耗性)
本体内部のピストン部分にはエクセンの独自特殊技術による耐磨耗性処理が施されているので、業界トップクラスの耐久性を誇ります。

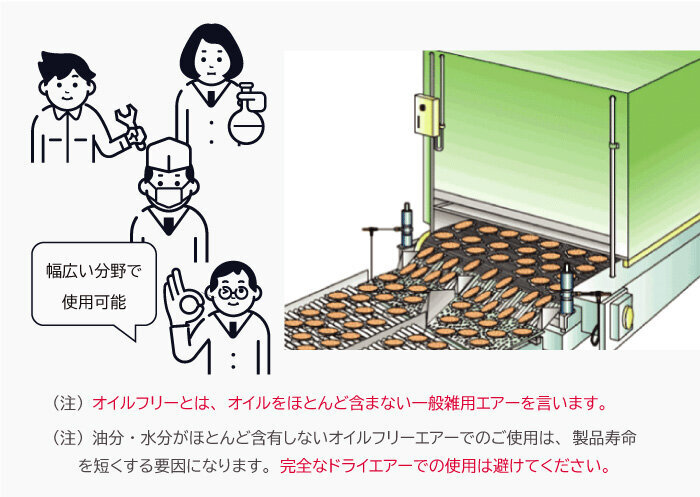

オイルフリーだから食品を扱う現場でも安心

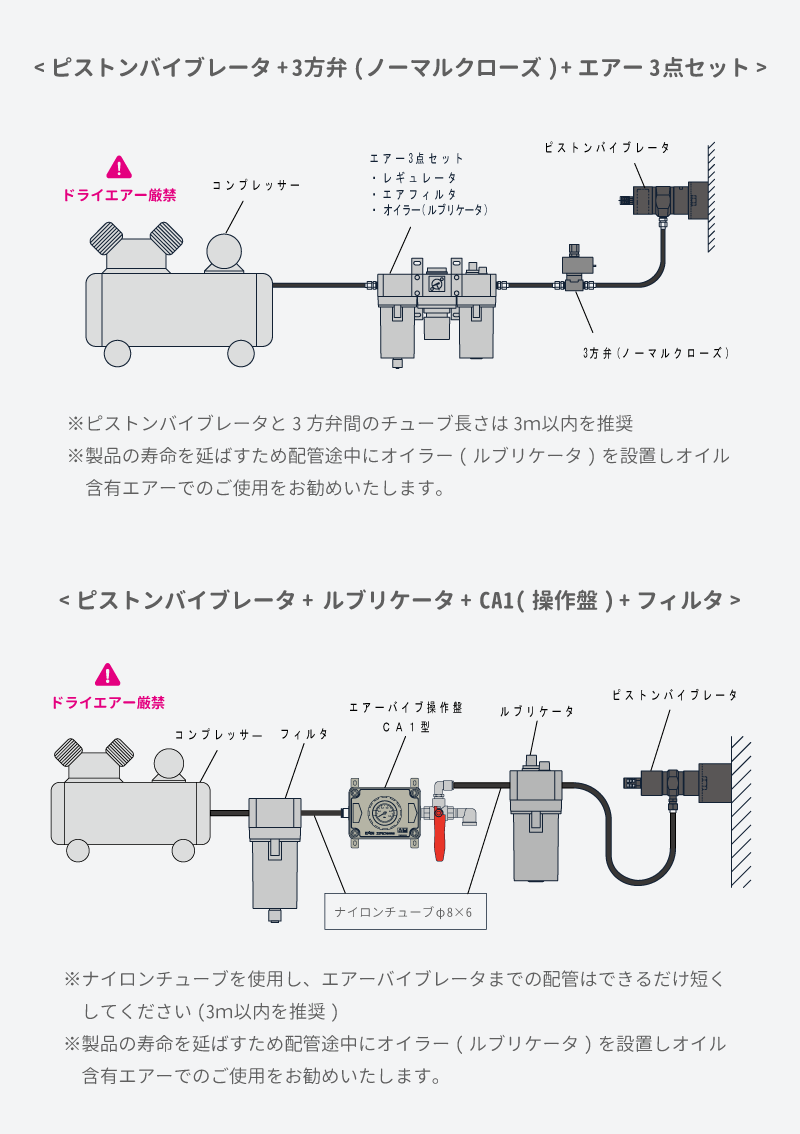

排気フィルターを装備し、オイルミストが少ないため、作業現場や取扱製品へ悪影響を与えません。 一般産業機器分野から薬品・食品・化学業界まで幅広い分野で使うことが出来ます。 （注）完全ドライエアーでのご使用は、故障の原因となりますので使用しないで下さい。 ※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。
内部サイレンサー方式で低騒音

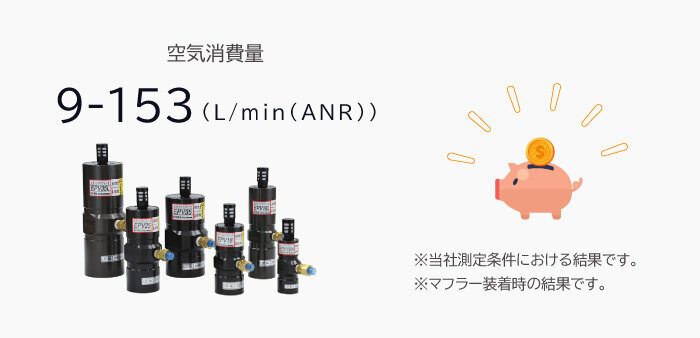

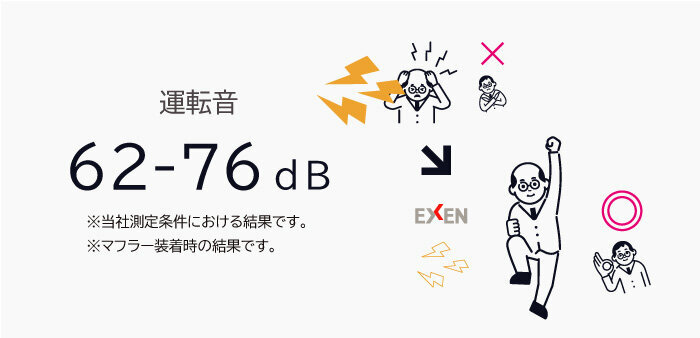

構造は、内部サイレンサー方式を採用している為、排気音は62～65ｄｂ程度で非常に低騒音のエアー式ピストンバイブレータです。 また、空気消費量は9～153Ｌ/ｍｉｎ（ＡＮＲ）と環境にやさしい設計となっており、工場の省エネにもつながります。
安心安全な防爆仕様
コンプレッサーエアーを動力源としている為、電気式のような発火の恐れも少なく、稼動中はエアーがシリンダ内を流れ続け粉塵が入らないので安全に使用頂けます。
取付工事が簡単

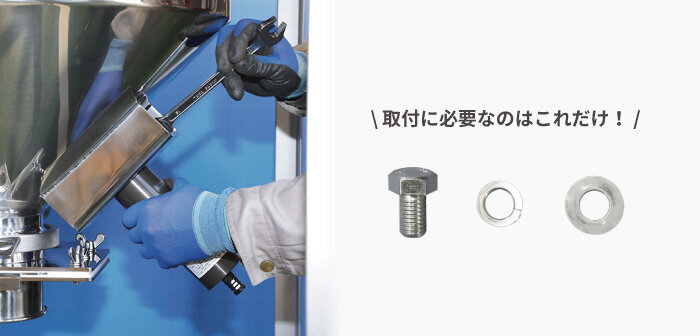

ボルト１本で取付が可能な為、振動を必要とする場所へ簡単に設置できます。 また、取付方向に制限がないので360度どの方向にも取り付け可能です。
振動輸送や振動充填機への応用
ピストン運動の振動原理を応用して振動輸送の振動フィーダーや充填・拡散など、振動テーブルなどの振動源として使用することが出来ます。
空気圧の変更で振動力を無段階調整

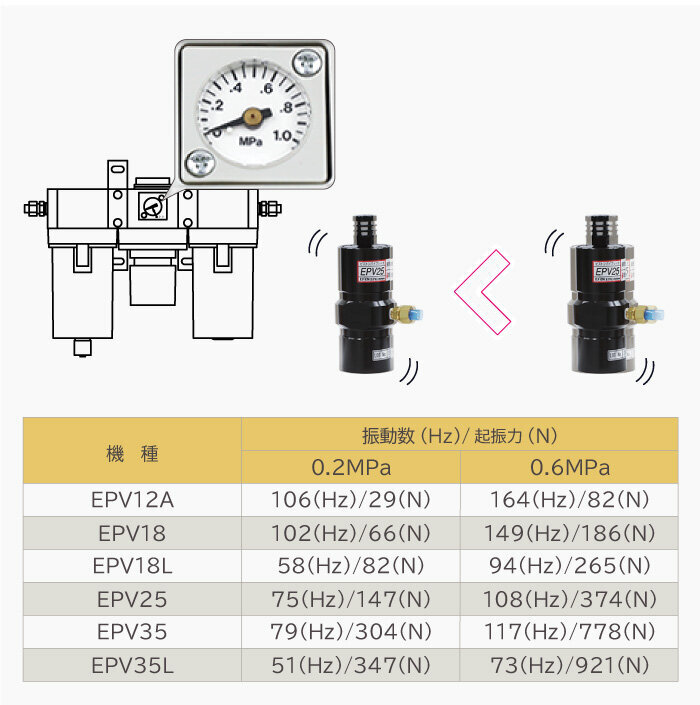

エアー式ピストンバイブレータは空気圧の変更だけで振動数、起振力を可変することが出来ます。振動力可変のメリットは取付物の条件が多少異なった場所でも空気圧の変更だけで機種の統一が出来ます。
水のかかる現場にも使える

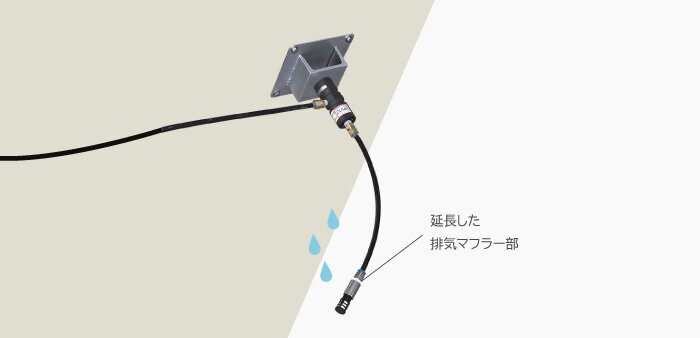

排気口がある為、防水構造ではありませんが、排気マフラー部を除いた本体は防水構造となっています。食品工場など水のかかるような現場での使用は、排気のフィルター部を延長し、フィルターを下向きに設置することで対応することが出来ます。
瞬時停止機能があるから計量機にも使いやすい
ピストンバイブレータは動力供給をＯＦＦにすると瞬時に停止する機能がある為、計量を伴う振動輸送へも力を発揮します。 ＊停止時の共振悪作用などを回避することが出来ます。
型式一覧

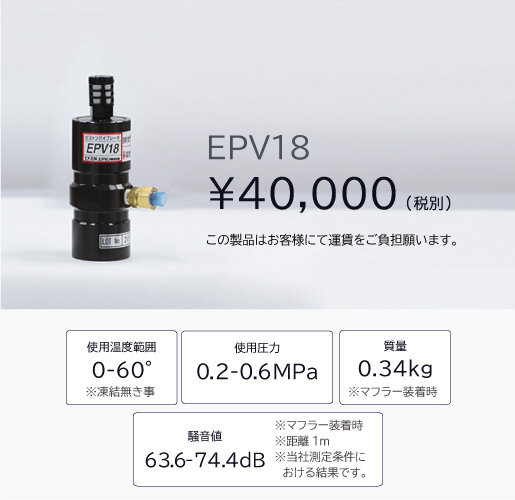

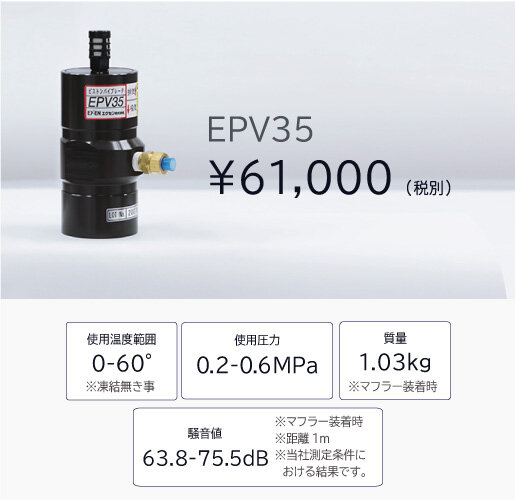

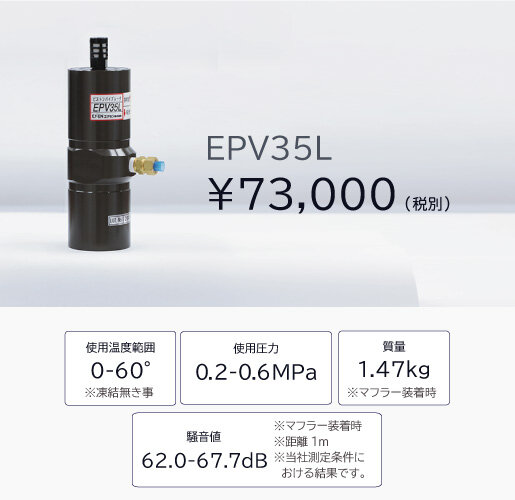

| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|
| EPV12A | 001220000 | ¥31,500 (*2) | 製品図面ダウンロード |
| EPV12L | 001161000 | ¥36,000 (*2) | 製品図面ダウンロード |
| EPV18 | 000808000 | ￥31,500 (*2) | 製品図面ダウンロード |
| EPV18L | 000873000 | ¥37,000 (*2) | 製品図面ダウンロード |
| EPV25 | 001111000 | ¥43,500 (*2) | 製品図面ダウンロード |
| EPV25L | 001118000 | ¥52,000 | 製品図面ダウンロード |
| EPV35 | 000809000 | ¥48,000 (*2) | 製品図面ダウンロード |
| EPV35L | 000874000 | ¥57,500 | 製品図面ダウンロード |
*2 この製品はお客様にて運賃をご負担願います。
仕様
ピストンバイブレータ仕様
| 型式 | 使用圧力 （MPa） |
振動数 （Hz） |
振動力 （N） |
空気消費量 （L/min（ANR）） |
振動面 (φmm） |
質量 （kg） |
|
|---|---|---|---|---|---|---|---|
| EPV12A | マフラー 装着時 |
0.2 - 0.6 | 106 - 164 | 29 - 82 | 9 - 24 | 27 | 0.14 |
| EPV12L | 70 - 101 | 32 - 80 | 13 - 48 | 0.18 | |||
| EPV18 | 102 - 149 | 66 - 186 | 17 - 62 | 38 | 0.34 | ||
| EPV18L | 58 - 94 | 82 - 265 | 15 - 54 | 0.48 | |||
| EPV25 | 75 - 108 | 147 - 374 | 75 - 153 | 43.5 | 0.58 | ||
| EPV25L | 49 - 73 | 166 - 490 | 50 - 150 | 0.82 | |||
| EPV35 | 79 - 117 | 304 - 778 | 45 - 145 | 56 | 1.03 | ||
| EPV35L | 51 - 73 | 347 - 921 | 44 - 125 | 1.47 | |||
※EPV型仕様は、マフラーを装着した当社測定条件における結果です。
※オイルフリーとは、オイルをほとんど含まない一般雑用エア－の事を言います。
※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。
※使用温度範囲は0～60℃です。

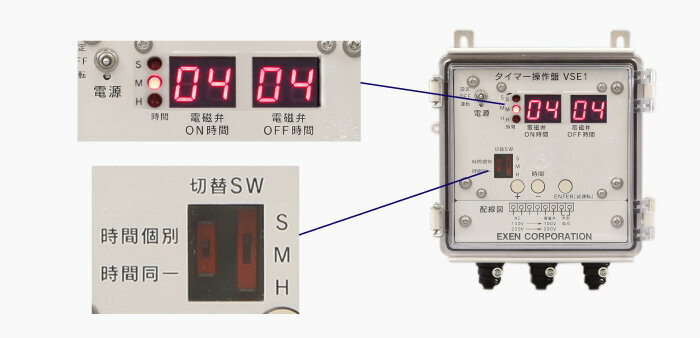

寸法・設置・操作盤

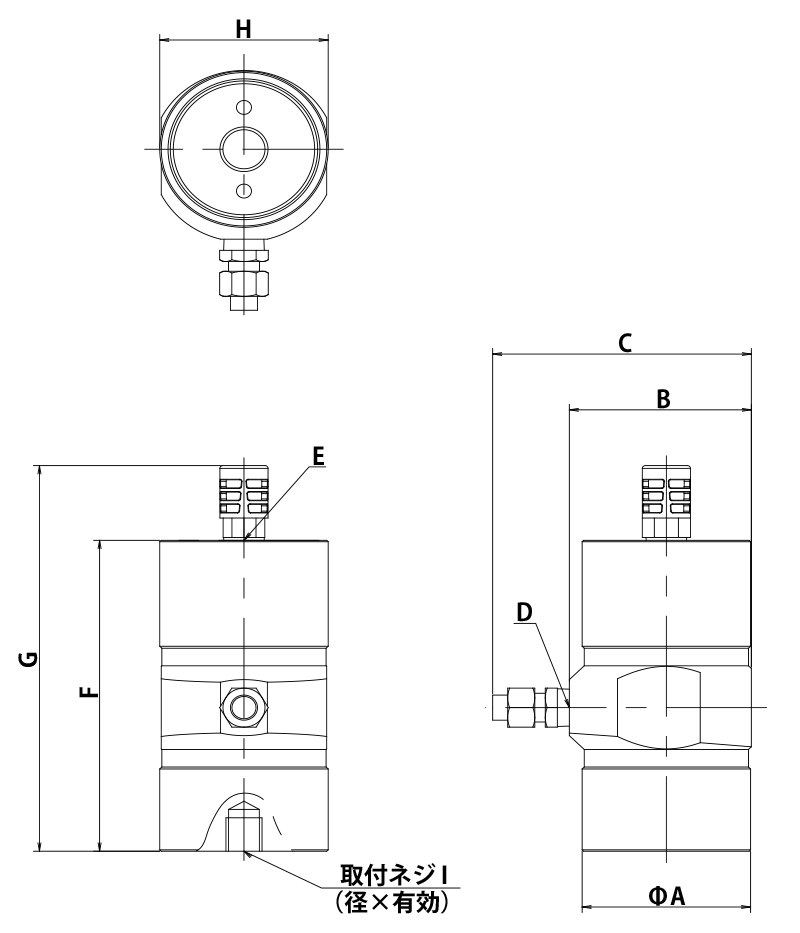

製品寸法図
製品寸法表
| 型式 | φA | B | C | D | E | F | G | H | I | 使用チューブ径 |
|---|---|---|---|---|---|---|---|---|---|---|
| EPV12A | 27 | 29.5 | (54.9) | 1/8 | 1/8 | 69.3 | (98) | 26 | M8X10 | φ8Xφ6 |
| EPV12L | 96.8 | (125) | ||||||||
| EPV18 | 38 | 40 | (65.4) | 1/4 | 89 | (116) | 36 | M10X11 | ||
| EPV18L | 126 | (153) | ||||||||
| EPV25 | 43.5 | 48.5 | (73.9) | 109 | (137) | 42 | M12X12 | |||
| EPV25L | 152 | (180) | ||||||||
| EPV35 | 56 | 60.5 | (86.5) | 1/4 | 111.5 | (138) | 55 | |||
| EPV35L | 157.5 | (184) |
