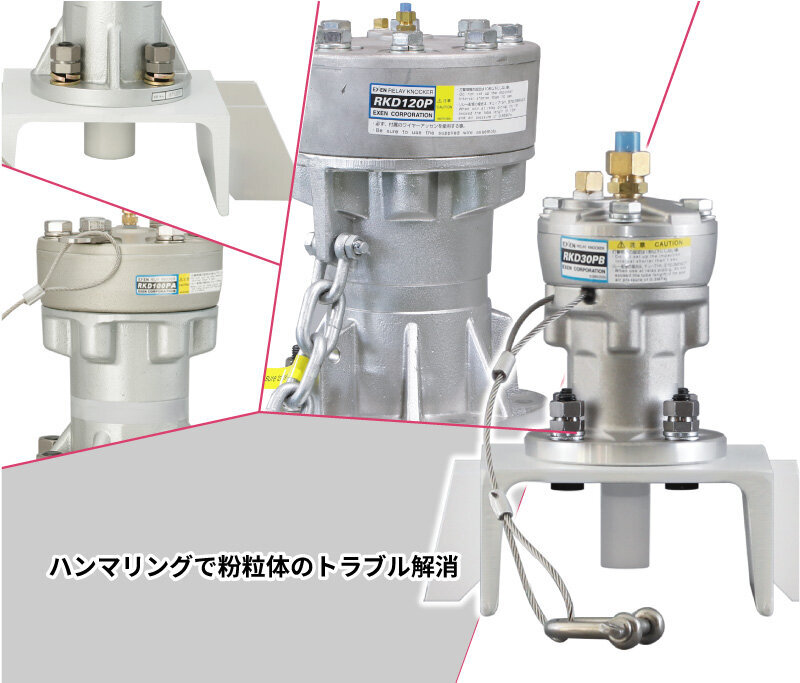

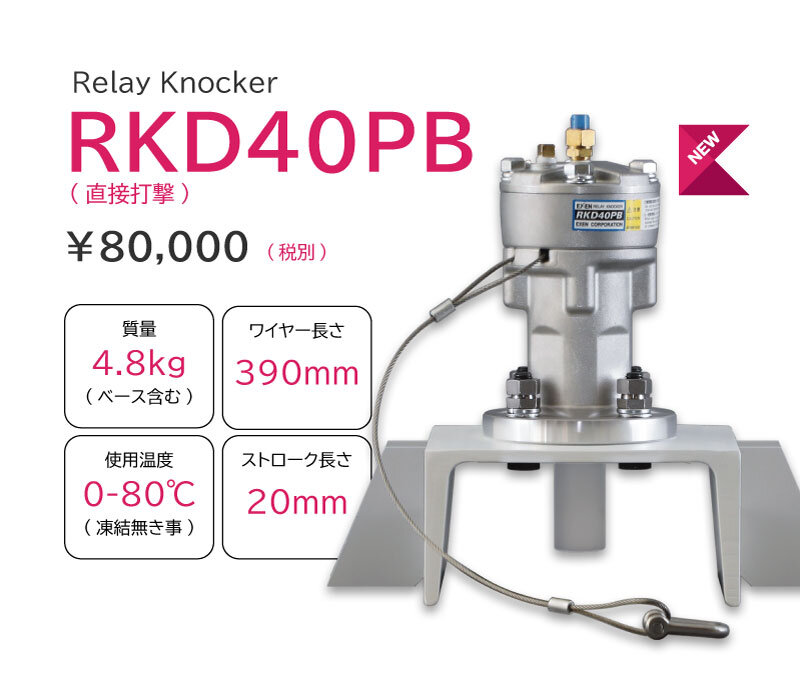

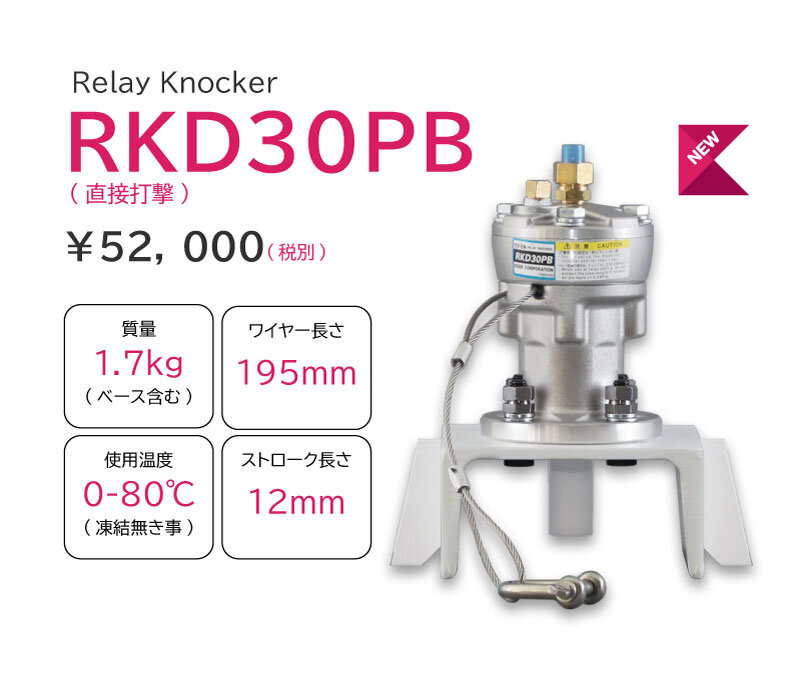

リレーノッカー(ダイレクトタイプ)

用途が広がるダイレクトタイプのハンマーリング装置

このような使い方をされています

  • 01食品工場 チョコレート工場内にて型枠からチョコレートを取り除く際にRKD使用
  • 02回転乾燥機の壁面付着解消
  • 03粉体塗装の余分な塗料除去
  • 04加熱炉用ワーク壁面付着防止、溶接スパッタの叩き落し、乾燥炉内網上でのワーク付着防止
  • 05刻印に使用
  • 06基盤の水分落とし

このような場所で使用されています

特長

エアー式のリレーノッカーシリーズ(ダイレクトタイプ)は圧縮空気の力でピストンがホッパー壁面などを直接勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。又、エアー供給のみで使用出来る為、安全性と経済性に優れており、遠心力を与えると固着する性質を持つ粉粒体に対しても、支障なく安心してご使用いただけます。 バイブタイプの場合取り付けられた一定位置のノッカーベースを叩くタイプですが、移動して来るものを打撃したり、ノッカー自体を移動させて打撃させたり用途もアイデアひとつで広がります。又、バイブタイプと同じようにも使えます。

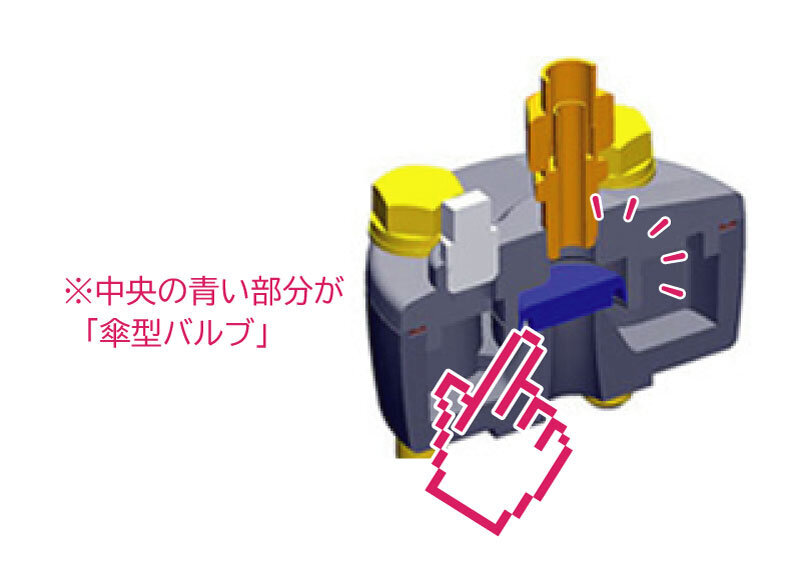

リレーノッカーの作動原理

1. ノッカーの中に流入された圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げ蓄圧室に蓄えられます。
2. 三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3. 傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げベース面を打撃します。
その衝撃力が粉粒体の付着や閉塞を解消します。

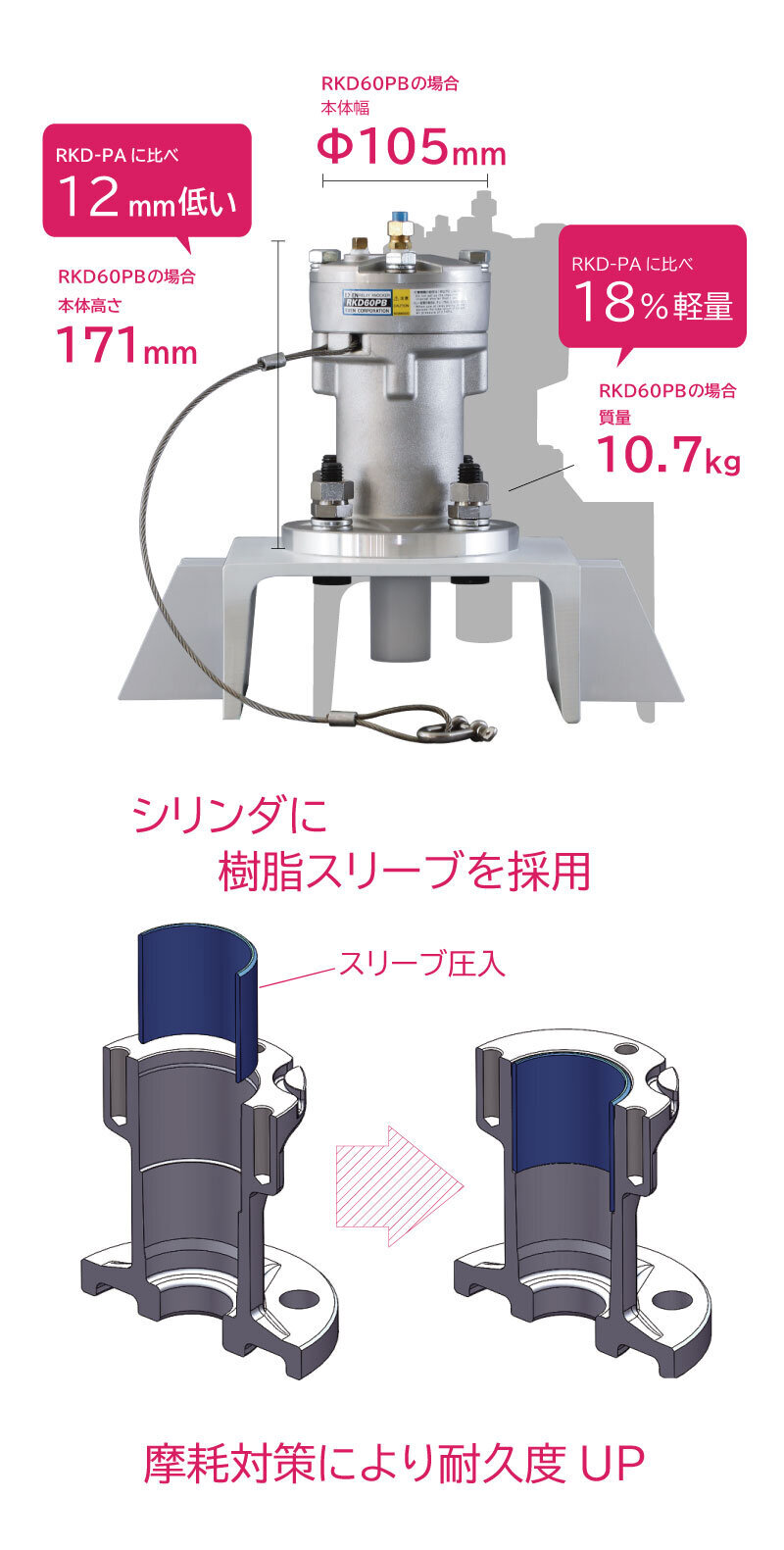

高強度採用で耐久性アップ

リレーノッカー(ダイレクトタイプ)

供給空気圧の調整で打撃力の可変が可能

リレーノッカー(ダイレクトタイプ)

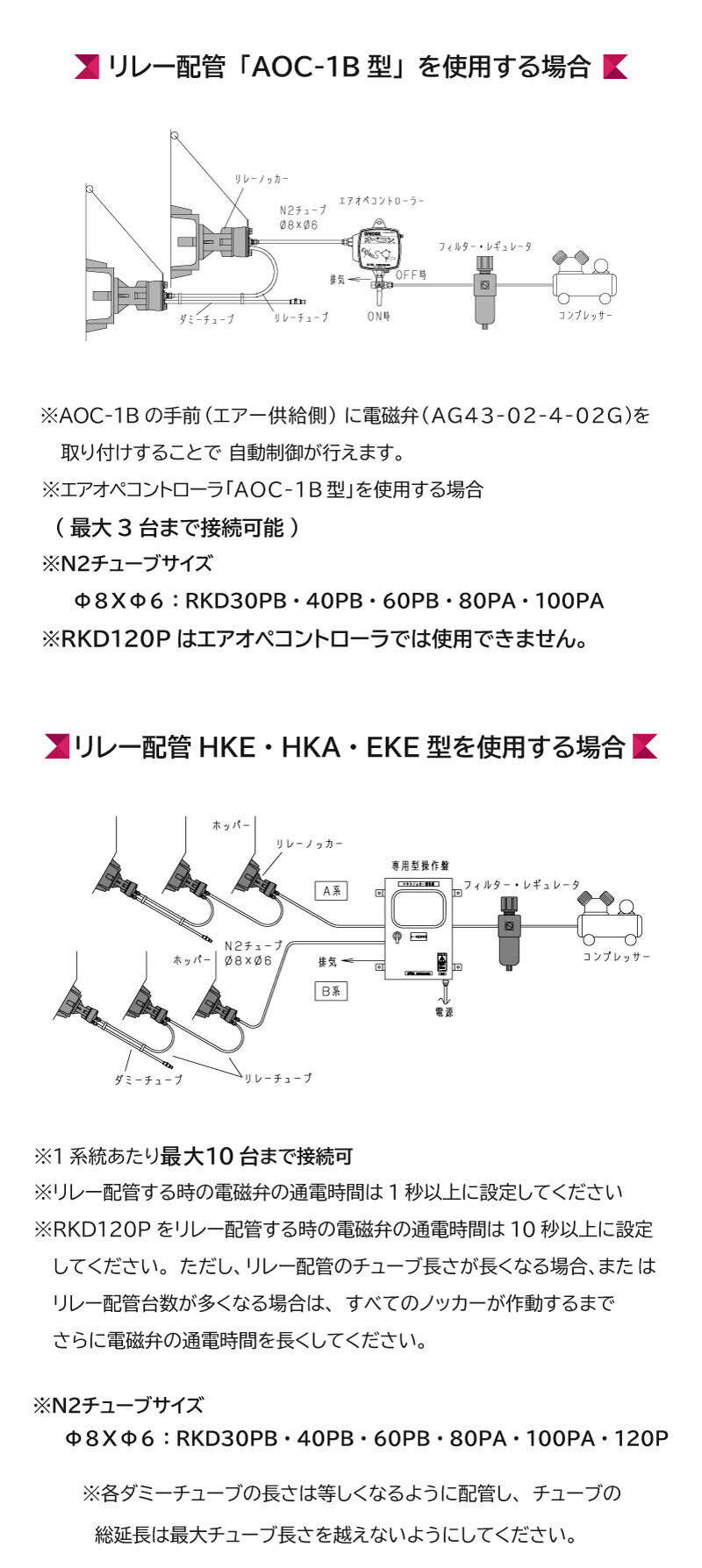

複数台同時使用のリレー配管が出来る

リレーノッカー(ダイレクトタイプ)

※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。


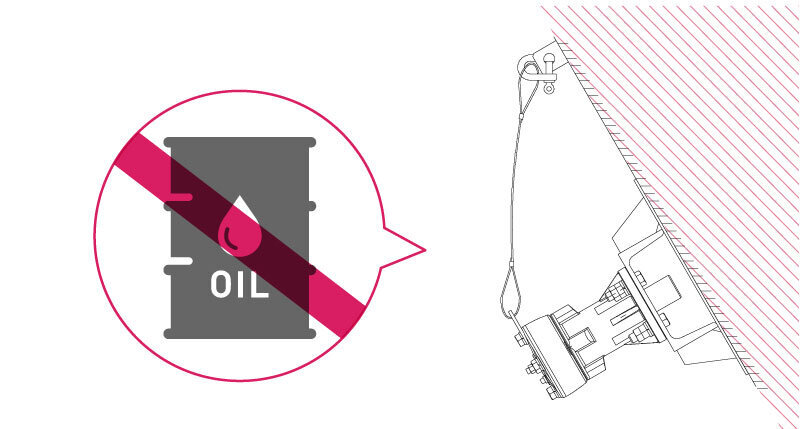

オイルフリーで運転でき、環境に優しい

リレーノッカー(ダイレクトタイプ)

シンプルな構造と高耐久力

リレーノッカー(ダイレクトタイプ)

閉塞部分を解消するには大型ノッカー

リレーノッカー(ダイレクトタイプ)

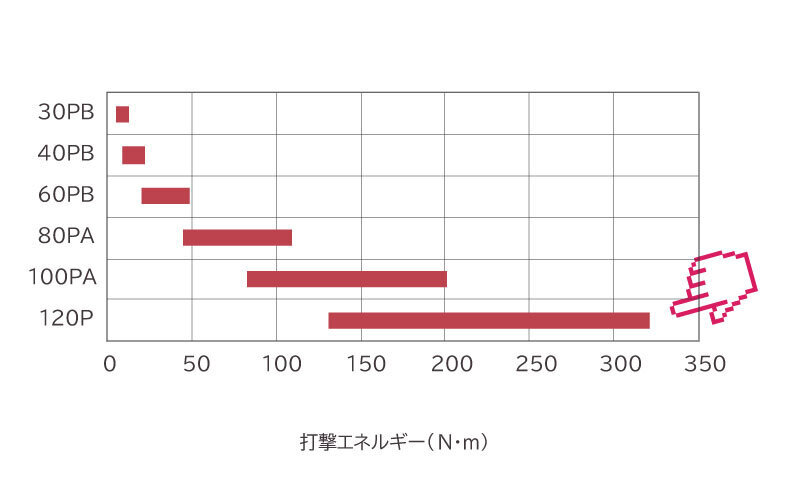

RKD-PA 0.7MPa時の打撃エネルギーグラフ

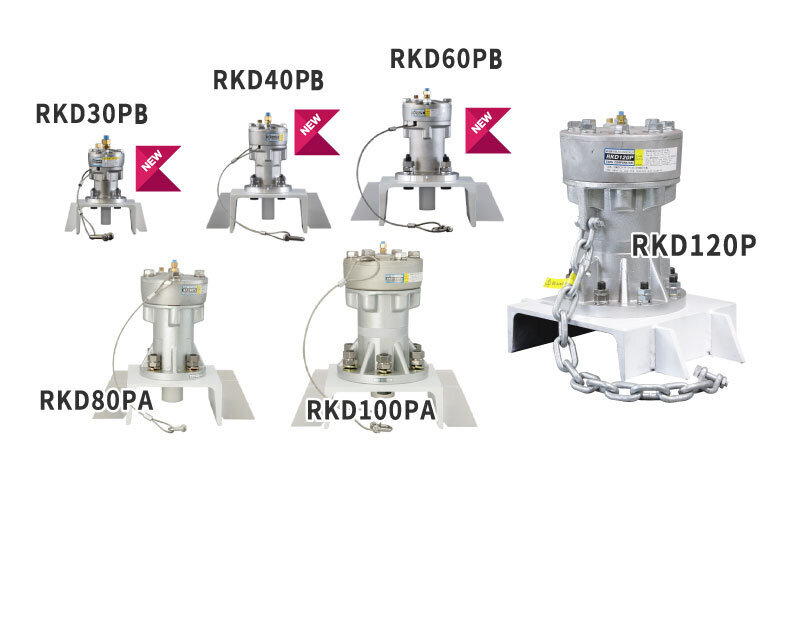

バリエーション豊富なノッカー

リレーノッカー(ダイレクトタイプ)

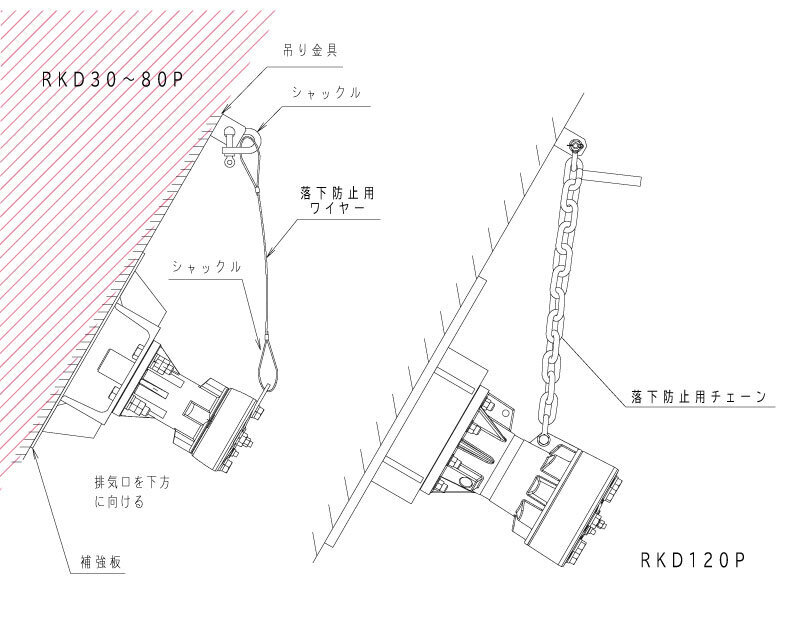

ノッカー取付方法

リレーノッカー(ダイレクトタイプ)
リレーノッカー(ダイレクトタイプ)

型式一覧



型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
RKD30PA  000693000  ¥43,500 (*2) 製品図面ダウンロード
RKD40PA  000688000  ¥66,000 製品図面ダウンロード
RKD60PA  000689000  ¥99,000 製品図面ダウンロード

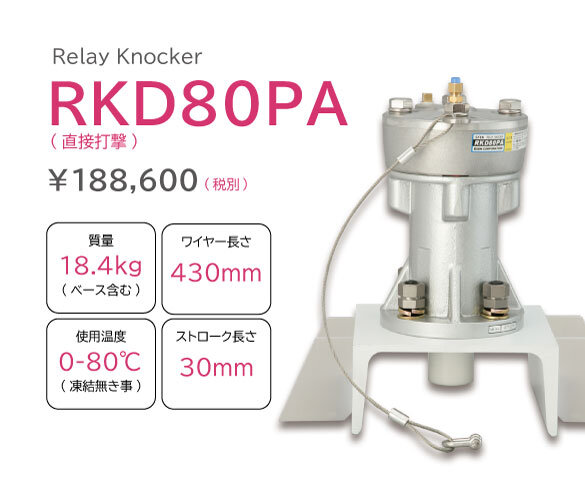

RKD80PA  000694000  ¥135,000 製品図面ダウンロード

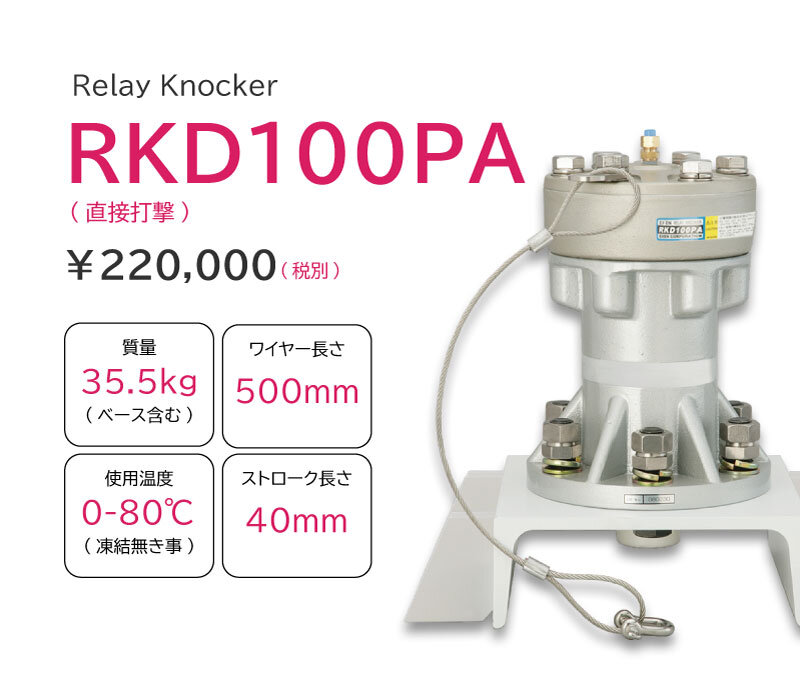

RKD100PA  000695000  ¥182,000 製品図面ダウンロード

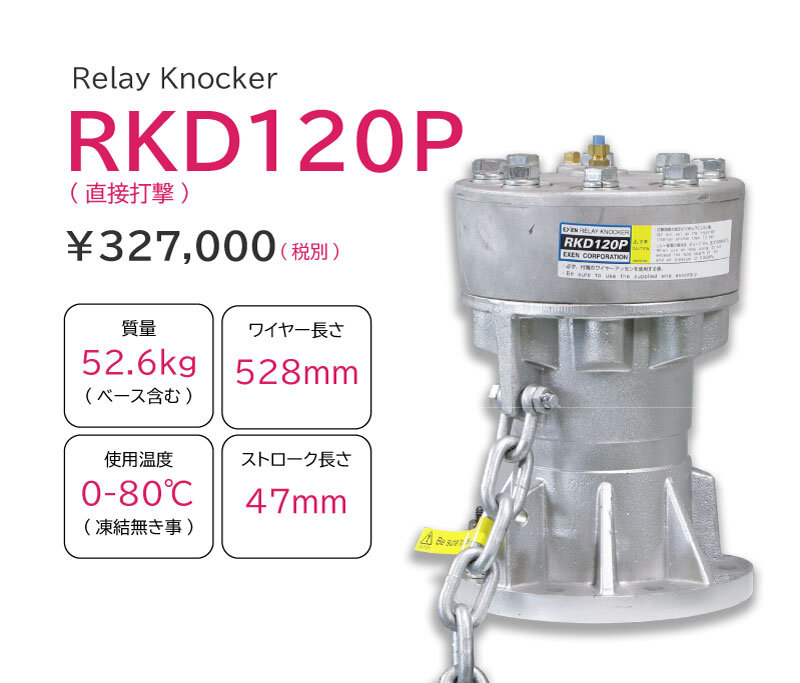

RKD120P(ボルトセット付) 001691000 ¥270,000(*3)
RKD120P ベース

001712000

¥30,000(*2)(*3)



*2 この製品はお客様にて運賃をご負担願います。
*3 RKD120Pは本体とベース(ベース補強リブ)が別売品となります。

仕様

RKD型仕様(通常配管)

型式 使用圧力
(MPa)
打撃
サイクル
(回/min)
空気消費量
(L/回(ANR))
打撃
エネルギー
(N・m)
衝撃力 質量
(kg)
(kg・m/s)  相当する
ハンマー
(ポンド)
RKD30PA 0.3 ~ 0.7 1~60 0.05~0.13 5.5~13.1 1.2~1.8  1以下 2.1
RKD40PA 0.15~0.37 9.2~22.3 2.6~4.0 1~1.5 5.6
RKD60PA 0.33~0.77 20.6~49.0 6.9~10.6 1.5~3 13.1
RKD80PA 0.60~1.40 45.1~109 15.2~23.7  3~8 18.4
RKD100PA 0.98~2.28 82.4~201 30.0~46.9 6~15 35.5
RKD120P 1~6 3.32~6.64 131~321 52.0~84.0 100PAの
2倍相当
53.2

※補強リブはRKD60PA以上の機種に、ワイヤー及びシャックルは全機種に標準装備されおります。
※質量にはベースも含む。
※RKD120Pには落下防止ワイヤーが装着されずに同梱されております。ご使用になる前に確実に取り付けて下さい。
※RKD120Pのベースにはベース補強リブが付属しております。現場で溶接して取り付けて下さい。
※RKD120Pは本体とベース(ベース補強リブ)が別売品となります。

寸法・設置・操作盤

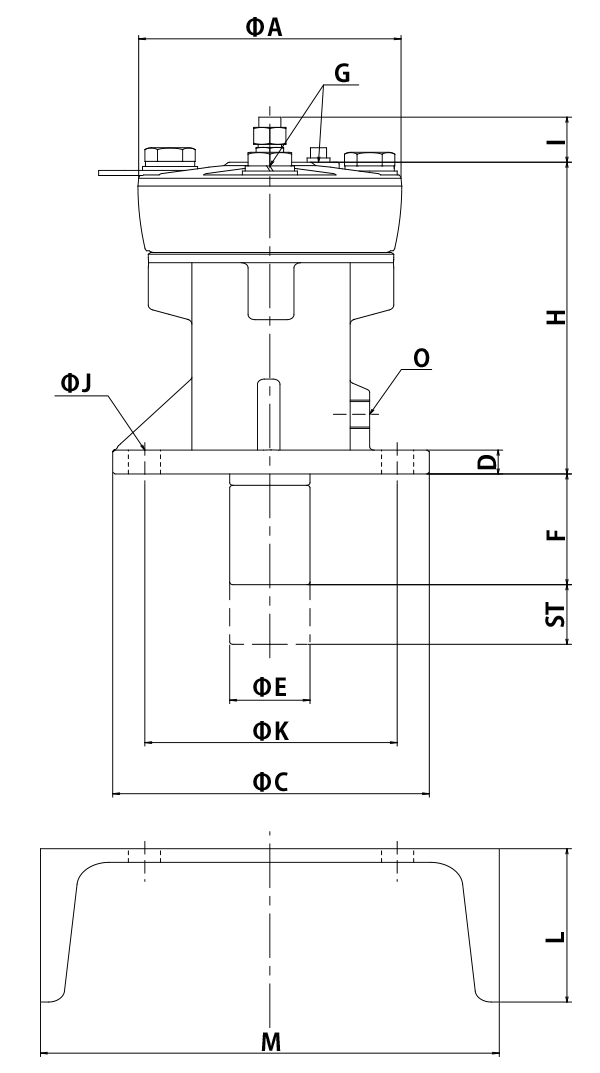

製品寸法図

製品寸法表

型式 φA φC D φE F G H I φJ  φK ST L M O 使用
チューブ径
RKD30PA 66 70 8 15.0 38 Rp1/8 95 (25) 8.5 55 17 50 100 Rp1/4 φ8Xφ6
RKD40PA 86 95 12 23.5 55 140 12.5 70 25 75 150
RKD60PA 115 138 14 35.0 65 183 14.5 110 35 90 200 Rp3/8
RKD80PA 146 148 16 47.5 60 Rp1/4 222 (28) 17.0 120 40 Rp1/2
RKD100PA 175 208 20 54.5 50 270 21.0 170 50 250 Rp3/4
RKD120P 220 235 21 68 43 326 17.5 198 47 300 2-Rp3/4

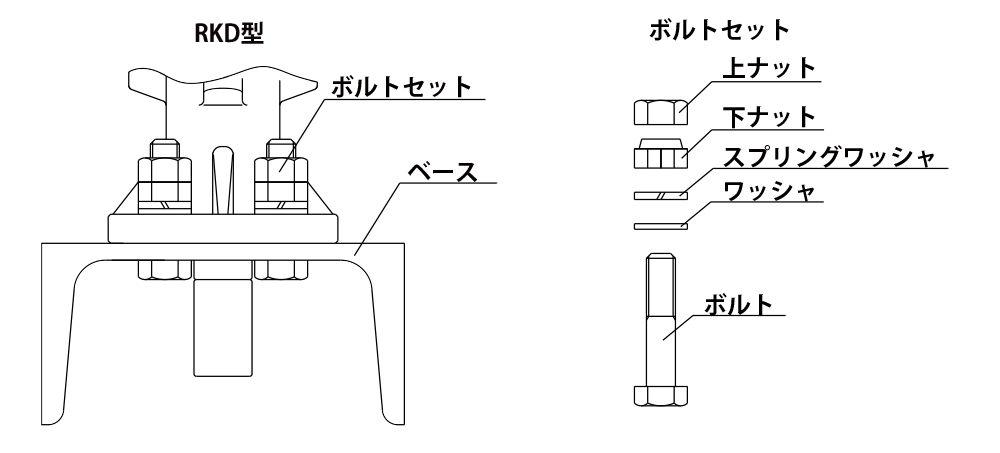

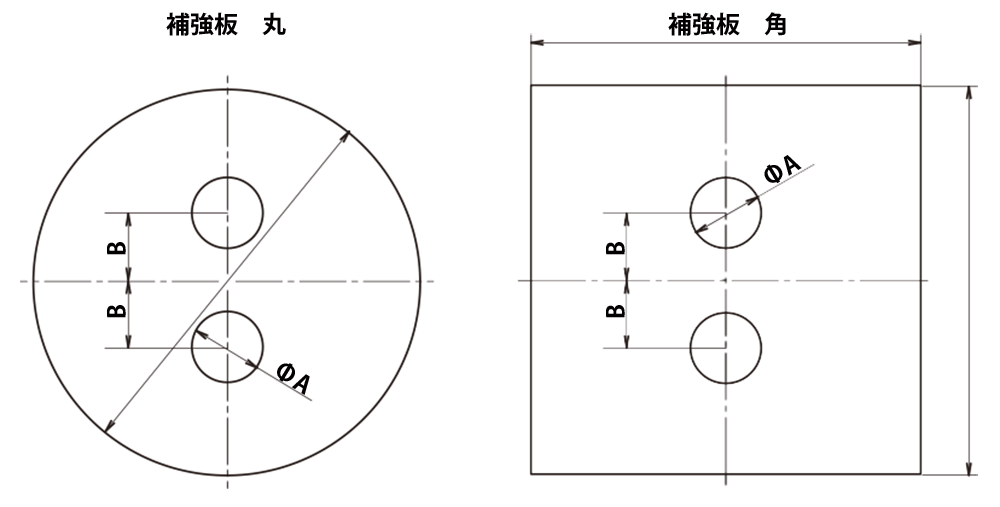

設置方法

締付トルク表                                                              単位:N・m

ナットサイズ *M6 M8 M10 M12 M14 M16 M20
締付トルク 下ナット *4.8 10.8 20.6 35.3 56.9 84.3 167
上ナット *4.8 7.6 14.4 24.7 39.8 59.0 117
※付属のボルト・スプリングワッシャ・ハードロックナットで本体を固定する場合は、締付トルクを守って下さい。締付トルクが弱いと、作動時の衝撃でナットが緩む恐れがあります。

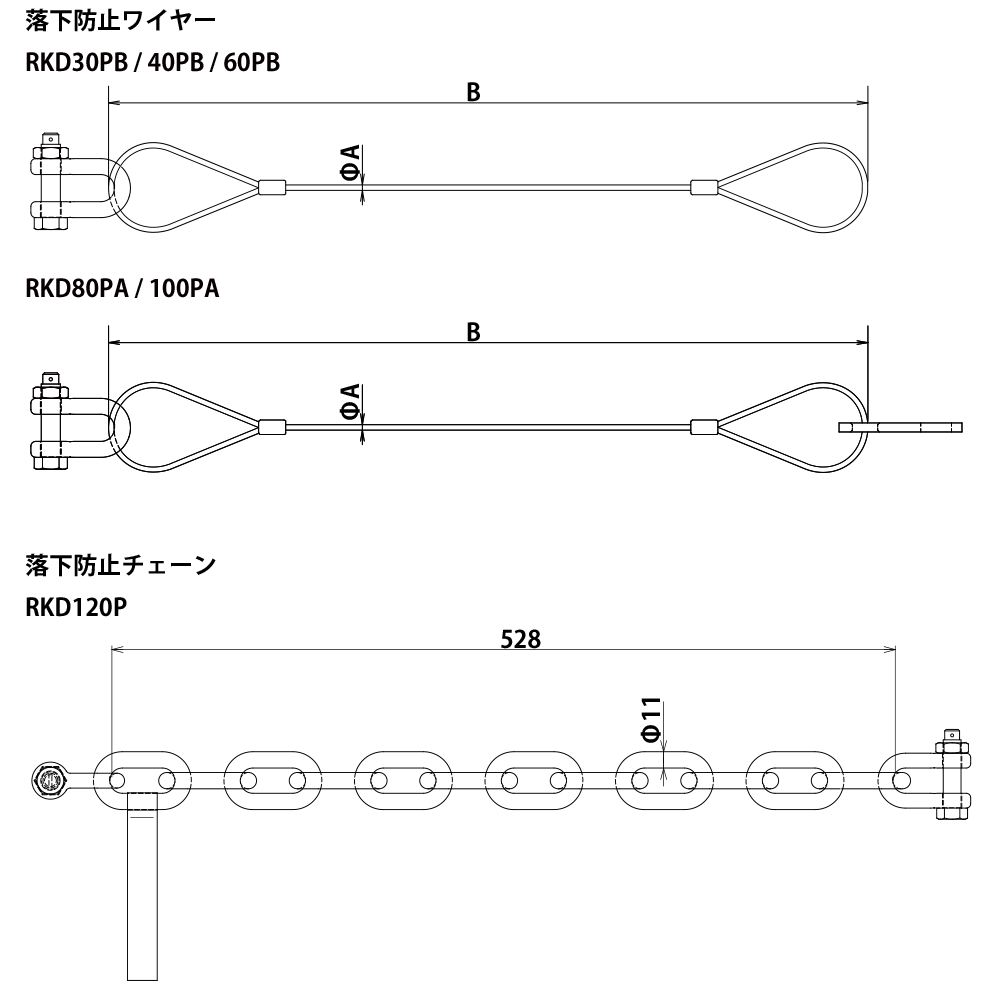

※落下防止の為、付属の落下防止用ワイヤーとシャックルで本体を吊り下げ固定します。なお、シャックルのネジ部には、必ず針金等でネジの緩みを防止して下さい。
