リレーノッカー操作盤 屋内外兼用EKE5000

入力3電圧対応!幅広い用途に対応するノッカー操作盤

このような使い方をされています

  • 01環境リサイクルプラント内のホッパーにRKV制御台数タイマー操作必須の場合に使用
  • 02ゴミ処理場での集塵器ダストホッパ閉塞防止

このような場所で使用されています

特長

この操作盤は、フローエイド閉塞防止機器やエアー式のリレーノッカー・ソフトディスクブラスターなどの運転間隔を制御し、電磁弁を備えています。
屋内外兼用の仕様で、A系統とB系統の両方で運転可能です。
この操作盤は保護等級IP44の水切防水に対応しています。
入力電源はAC100V~240Vのフリー電圧で、さらに入力DC24Vにも対応可能です(受注生産品)。
タイマーの設定時間は1秒から99時間まで広範囲にわたり、LEDを採用してタイマーの表示が視認しやすくなっています。
また、タイマー制御に加え、運転回数制御も可能となりました。


入力電源がフリー電圧(AC100~240V)で、幅広い用途に対応

一つの操作盤で、入力電源は単相AC100V~240Vのフリー電圧に対応しています。
そのため、屋内外を問わず、様々な現場で使用可能です。
出力電圧は入力電圧と同じ電圧で出力されます。
DC24V入力にも対応した製品は、受注生産品です。

リレーノッカー操作盤 屋内外兼用EKE5000

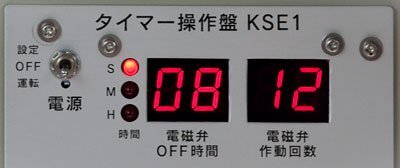

タイマーの時間表示がLEDで明るく見やすい

タイマー時間表示にLED(発光ダイオード)を使用しています。
LEDは明るく見やすいので、薄暗い現場でも設定時間を簡単に確認できます。

リレーノッカー操作盤 屋内外兼用EKE5000

タイマーの時間設定が簡単

タイマーの秒・分・時間の設定は、カバーを開けて指でスイッチを切り替えるだけで簡単に行えます。
それぞれのスイッチを目的の位置に合わせることで、0.5秒から99秒、1分から99分、1時間から99時間まで、幅広い時間設定が可能です。


作動回数設定で、さらに効率的な運用を実現

運転間隔時間の設定に加え、作動回数も設定可能です。
設定回数は1回から99回、さらには無限回まで設定でき、用途に合わせてきめ細かな運用を実現します。
また、作動回数は開始から終了するまで残りの回数も表示されるため、便利です。


標準と交互の切り替えが出来る

ポート電磁弁を使用して2系統にノッカーを分けて運転する際は、交互設定に切り替えることで、A系統とB系統を交互に運転できます。
この機能は、ノッカー操作盤HKEシリーズと同様です。
A系統のみを使用し、かつタイマー設定時間が長い場合は、“標準”に設定してください。
出荷時は“交互”に設定されています。

リレーノッカー操作盤 屋内外兼用EKE5000

複数台数使用可能

EKE5000型は、RKV/RKD/RKVSなどのノッカーを制御する操作盤です。
通常配管時のノッカー使用台数は以下の通りです。
RKVS15: 10台
RKV/RKVS20およびRKV/RKD/RKVS30: 8台
RKV/RKD/RKVS40およびRKV/RKD/RKVS60: 6台
RKV/RKD80およびRKV/RKD100: 4台
RKV/RKD120: 2台
これは1系統あたりの同時制御可能台数です。
また、リレー配管を使用する場合は、機種に関わらず1系統あたり10台まで使用可能です。

リレーノッカー操作盤 屋内外兼用EKE5000

保護等級IP44

EKE5000型は、保護等級(IP44)の水切防水防塵構造を備えているため、屋内外での使用が可能です。
ほこりの多い現場や屋外での設置など、現場を選ばずに設置できます。

リレーノッカー操作盤 屋内外兼用EKE5000

外部の設備機器からの信号を用いた自動制御が可能

操作盤内の端子台に設置された外部接点(無電圧接点)を使用することで、ホッパーの開閉バルブや搬送ラインの信号を受けて、ノッカーの打撃を開始できます。
これにより、自動制御時の遠隔操作が可能になります。

リレーノッカー操作盤 屋内外兼用EKE5000

無限回数設定と外部信号の組み合わせが便利

タイマーで運転間隔を指定し、その後運転回数を無限に設定することで、外部信号を受信中は連続して運転し続けるため、利便性が向上します。


試運転が簡単にできる

EKE5000型は、盤上の電源スイッチとENTERキーを押すだけで、簡単に試運転が行えます。
タイマー設定前に、取り付けたリレーノッカーやブラスターが正確に動作するかどうかを確認できます。

リレーノッカー操作盤 屋内外兼用EKE5000

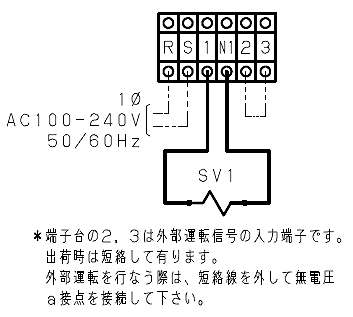

EKE5000型 配線注意事項

端子台“2,3”は、操作盤を外部から制御する際に使用します。
端子台“2,3”間にスイッチ(接点)を設けて使用してください。

リレーノッカー操作盤 屋内外兼用EKE5000

型式一覧

型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
EKE5000 001057000 ¥186,000 製品図面
ダウンロード

*掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

EKE5000仕様

型式 構造 電源電圧 電磁弁
ON時間
電磁弁
OFF時間
作動
回数
制御
電圧
使用圧力
範囲
(MPa)
ノッカー
使用台数
概寸法
L×W×H
(mm)
質量
(kg)
EKE5000 水切防水
防塵構造
保護等級
IP44
単相AC
100V

240V
交互モード
OFF時間と同じ

標準モード
0.5秒(固定)
S(秒) 0.5
1~99
1~99
無限
DC24V 0.3~0.7 RKVS15 10台
RKV/RKVS20 8台
RKV/RKD/RKVS30 8台
RKV/RKD/RKVS40 6台
RKV/RKD/RKVS60 6台
RKV/RKD80 4台
RKV/RKD100 4台
RKV/RKD120 2台
(1系統あたりの通常配管時)
390×219×450 13.7
M(分) 1~99
H(時)

寸法・設置・操作盤

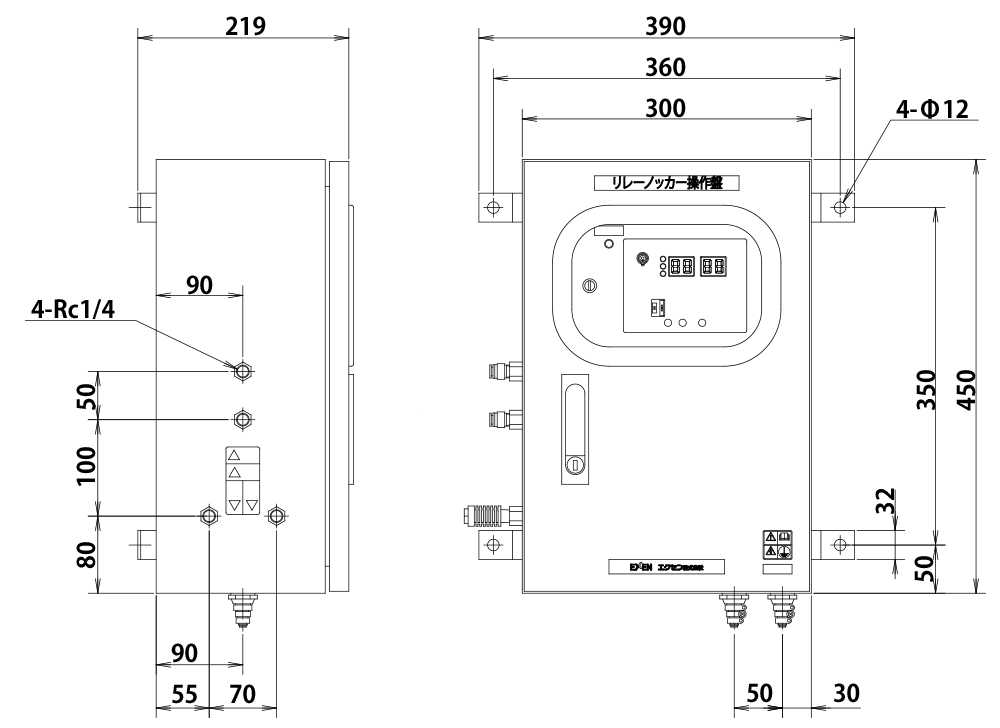

製品寸法図
