ホッパー・サイロの閉塞を一台二役で解消!

このような使い方をされています

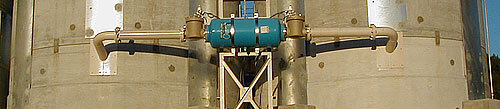

  • 01石炭貯蔵ローダーホッパー閉塞防止
  • 02ゴミ処理場での集塵器ダストホッパ閉塞防止
  • 03コルゲート、コンクリートサイロの排出促進(山砂、鉄鋼スラグ、各種骨材類)
  • 04硝子原料のブリッジ解消
  • 05汚泥焼却灰の閉塞解消

このような場所で使用されています

特長

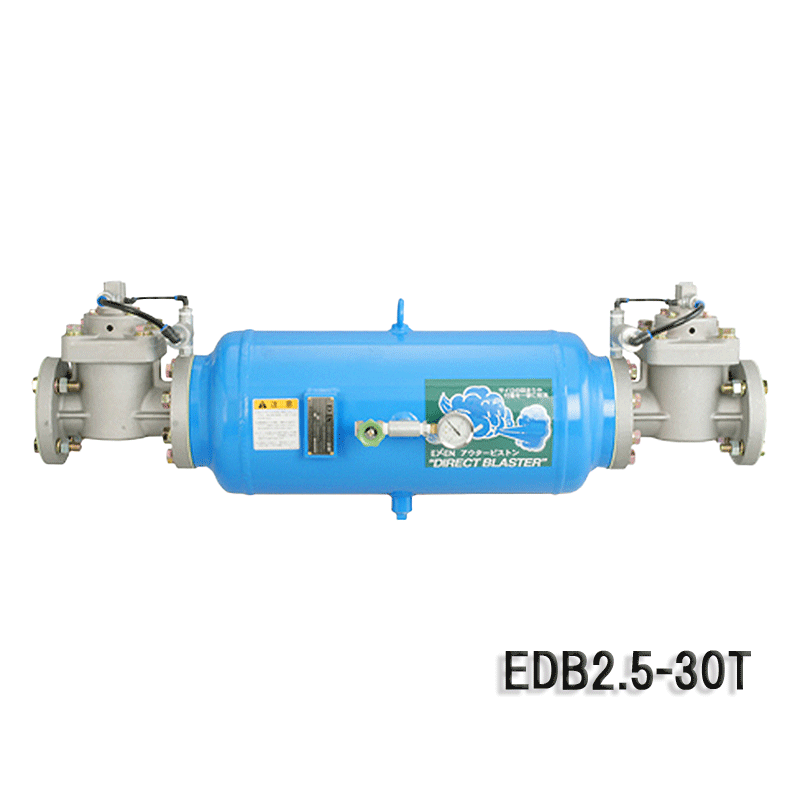

ツインタイプのエアー式ダイレクトブラスターはひとつのタンクに噴射口を2箇所備えたブラスターです。付着や詰まりを起こした粉体に、直接圧縮空気を噴射し、エアー式ダイレクトブラスター同様に破壊力が大きく、安全性にも優れ、振動を与えると固着する性質を持つ粉粒体に対して、ツインならではの相乗効果を発揮します。 ※ブラスターの動作原理については「フローエイドの動作原理について」をご参照下さい。


新バルブ機構採用によりメンテナンス性が向上

従来機は一度サイロ・ホッパー等に設置すると、バルブ内部の消耗部品を交換する際、製品本体を取り外す必要があり、高所に取り付けているケースが多いこともあり、大変な作業になっていました。その欠点を取り除いた新バルブ機構を採用したことによりバルブ内部の消耗部品が設置場所で簡単に交換が可能となり、従来機に比べメンテナンス性が向上しました。

ツインブラスター

圧力タンクは全て第二種圧力容器設計基準をクリア

エアー充填用圧力タンクは製品シリーズ全機種が第二種圧力容器の基準(JIS規格)を満たし設計・製作しています。圧力タンク容器としては規格上容量が40L(リットル)以上が対象となりますが、当社はお客様が安全にご使用して頂く為に全機種(20L~230L)を規格対象としています。メンテナンスを考慮して圧力タンク内のエアー充填有無を確認出来るように外部にメータを取り付けています。
(全機種標準装備)

ツインブラスター

ツイン式で1台二役で閉塞解消に相乗効果を発揮

本体の左右についている噴射口は交互に噴射します。頑固に閉塞した内容物は1回目の噴射と2回目の噴射で噴射方向を変えることで相乗効果を得ることが出来ます。 一般的には2台以上の組み合わせで更なる噴射効果を得るように設置されており、生コン工場やコンクリート二次製品工場、ダム現場のプラントサイロに多くの実績があります。


ツイン式1台二役で費用の削減

ダイレクトブラスター1台で2台分の役割、複数台数使用する場合は大幅なコストダウンが可能です。設置工事も台数が少ない分工事費が安くなります。メンテナンス時の費用も同様に、台数が少ない分工事費用が削減されます。

ツインブラスター

工場は安全が第一

サイロ内の閉塞解消に人力作業に頼った為の事故が絶えません。 サイロ内の閉塞は内容物のアーチ現象とバランスによって閉塞しています。人力作業によりバランスが崩れると一気に内容物が流れ始めて大きな事故につながることになります。 エアー式ツインブラスターはこれらの人身事故を防ぐ目的の為にも採用されています。

ツインブラスター

圧力調整で噴射力が可変出来る

傘型バルブ方式を採用している為に、供給エアーの圧力を可変することで噴射力を調整することが出来ます。 大型機への取り替え要望や、小型機の取り替え要望が出たときに無駄な取り替え工事をせずに圧力調整で対応可能です。


窒素ガスも使用出来ます

噴射エアーに窒素ガスも使用出来ます。内容物が可燃性や爆発の危険性があるものに対しては窒素ガスを使用することが出来ます。閉塞解消時の防爆安全対策をブラスターで確保出来る為、経費削減にもなります。この製品はごみ処理プラントなどで多くの実績があります。


専用ノズルをオプションでご用意致しております

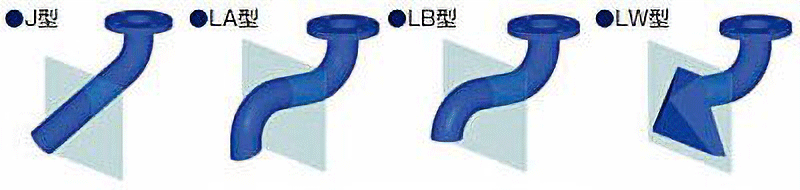

付着や詰まりの状況、取付場所に応じてお選びいただける専用ノズルを各種ご用意しております。

ツインブラスター

※1000℃以上の高熱耐熱仕様の特殊ノズルも製作いたしますので、当社にお問い合わせ下さい。

型式一覧



型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
EDB2.5-20T  000556000 (*1)   製品図面ダウンロード
EDB2.5-30T  000557000 (*1)   製品図面ダウンロード
EDB4-60T  000558000 (*1)   製品図面ダウンロード
EDB4-130T  000559000 (*1)   製品図面ダウンロード
EDB6-230T  000560000 (*1)   製品図面ダウンロード



ツインタイプ各種の製品は受注製品となります。
・受注生産品の納期と価格につきましては、当社支店・営業所へお問い合わせください。
*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。

仕様

ツインブラスター仕様

型式 吐出口径
(in)
タンク容量
(L)
タンク
最高使用
圧力
(MPa)
使用圧力
(MPa)
使用気体 防錆方法  質量
(kg)
内面 外面
EDB2.5-20T 2.5 20 0.97 0.3 - 0.7 圧縮空気
又は
窒素ガス
エポキシ
樹脂塗料
エポキシ
樹脂塗料
57
EDB2.5-30T 30 58
EDB4-60T 4 60 114
EDB4-130T 130 134
EDB6-230T 6 230 231

※タンクは最高使用圧力0.97MPaで設計・製作されています。

寸法・設置・操作盤

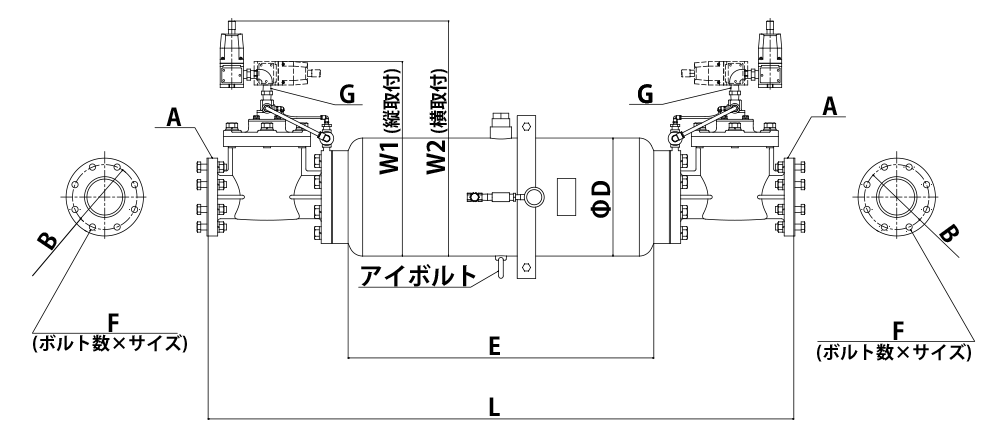

製品寸法図

製品寸法表

型式 吐出口径 全長 タンク径 給気口G アイボルト
A B F L W1 W2 φD E
EDB2.5-20T 65A 140 4-M16 1161 390 500 216 566 15A
(1/2B)
M12
EDB2.5-30T 1152 417 527 267 494
EDB4-60T 100A 175 8-M16 1590 494 604 319 712 M16
EDB4-130T 1641 566 676 462 685
EDB6-230T 150A 240 8-M20 2155 664 774 512 1011 M20
