ダイレクトブラスター
ダイレクトブラスター
閉塞解消の安全提案！！粉粒体貯蔵庫の詰まりを噴射 エアーで解消
このような使い方をされています
- 01ビール製造会社、麦芽搾りかす貯蔵サイロ内の閉塞防止
- 02生コン工場での細砂サイロ閉塞防止
- 03ダム現場での生コンサイロ閉塞防止
- 04繊維工場のリサイクルプラントにおける破砕繊維貯留ホッパ閉塞防止
- 05農薬のブリッジ解消／シリカゲルの壁面付着解消
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
エアー式ダイレクトブラスターは、付着や詰まりを起こした粉粒体に、直接圧縮空気を噴射して閉塞を解消する機械です。 破壊力は大きく、安全性にも優れています。 とくに振動を与えると固着する性質を持つ粉粒体に対して効果を発揮します。 操作も簡単で、複数台を同時に作動させることも可能です。 機種の選定は、タンクやホッパーの大きさ、閉塞の状況に応じて、タンク容量２．５Ｌ～２３０Ｌまで揃えています。
新バルブ機構採用によりメンテナンス性が向上
従来機は、一度サイロ・ホッパーなどに設置すると、バルブ内部の消耗部品を交換する際に製品本体を取り外す必要がありました。 このため、高所に取り付けているケースが多いこともあり、メンテナンスが大変でした。 しかし、新バルブ機構を採用したことにより、バルブ内部の消耗部品が設置場所で簡単に交換が可能となり、従来機に比べメンテナンス性が向上しました。
圧力タンクは全て第二種圧力容器の設計基準をクリア
エアー充填用圧力タンクは、製品シリーズ（エアー式ダイレクト・エアー式ツインブラスター）同様に第二種圧力容器の基準（JIS規格）を満たし設計・製作しています。 圧力タンク容器としては規格上容量が40L以上が対象となりますが、当社はお客様が安全にご使用していただくために全機種（20L～230L）を規格対象としています。 メンテナンス性を考慮して圧力タンク内のエアー充填有無を確認できるように外部にメータを取り付けています。（全機種標準装備）

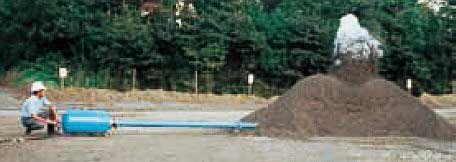

閉塞解消効果が大きい
容器の外側から振動を与えたり、叩いたりするのではなく、直接内容物に作用するため、効果が大きく、サイロの内部に残るデッドストックも少なくなります。 生コン工場の骨材サイロの場合は、集中コントロール室から運転できるため、多くの生コン工場で採用されて、喜ばれています。
工場は安全第一です
サイロ内の閉塞解消は人力作業に頼ったための事故が絶えません。 サイロ内の閉塞は、内容物のアーチ現象とバランスによって起こります。 人力作業によりバランスが崩れると、一気に内容物が流れ始めて大きな事故につながることになります。 エアー式ダイレクトブラスターは、これらの人身事故を防ぐ目的のためにも多くの現場で採用されています。
圧力調整で噴射力が可変できる
傘型バルブ方式を採用しているため、供給エアーの圧力を可変することで噴射力を調整することができます。 このため、大型機への取り替え要望や、小型機への取り替え要望が出たときに、無駄な取り替え工事を行うことなく、圧力調整で対応することができます。
窒素ガスも使用できます
内容物が可燃性や爆発の危険性があるものに対しては、噴射エアーに窒素ガスを使用することができます。 閉塞解消時の防爆安全対策をブラスターで確保できるため、経費削減にもなります。 この製品は、ごみ処理プラントなどで多くの実績があり、安全で効率的な閉塞解消方法として評価されています。

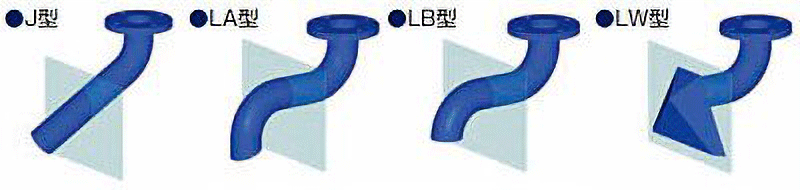

専用ノズルをオプションでご用意しております
付着や詰まりの状況、取付場所に応じてお選びいただける専用ノズルを各種ご用意しております。
※１０００℃以上の高熱耐熱仕様の特殊ノズルも製作いたしますので、当社にお問い合わせください。

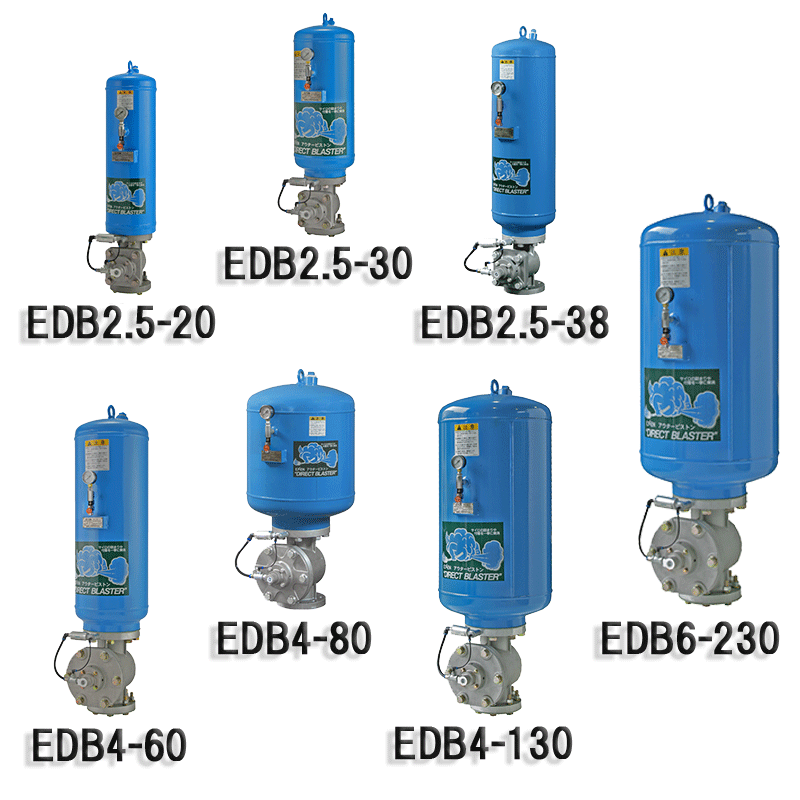

型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|

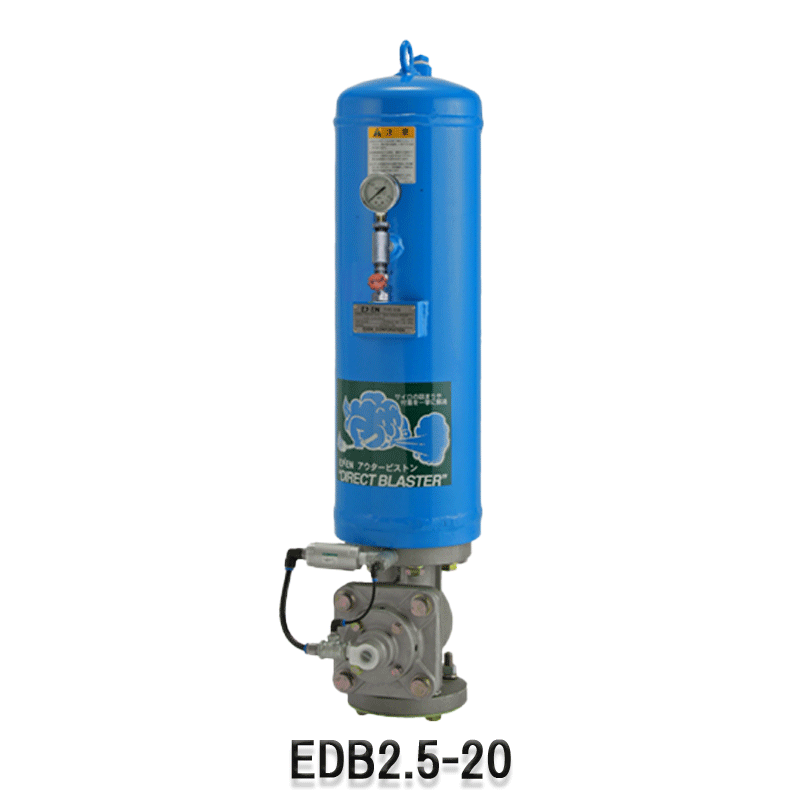

| EDB2.5-20 | 000524000 (*1) | ¥263,000 (*2) | 製品図面 ダウンロード |

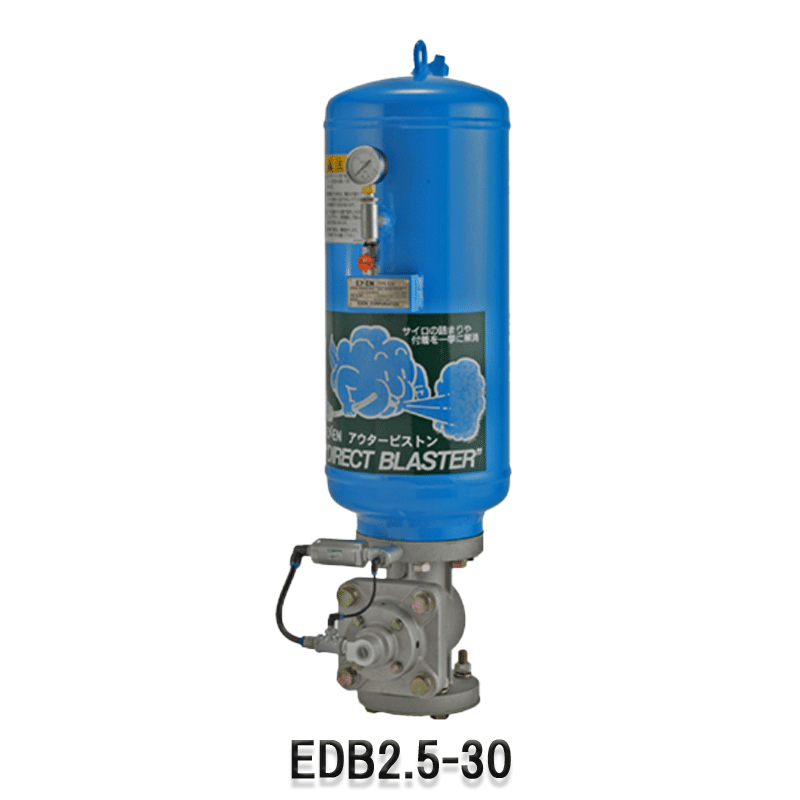

| EDB2.5-30 | 000525000 (*1) | ¥350,000 (*2) | 製品図面 ダウンロード |

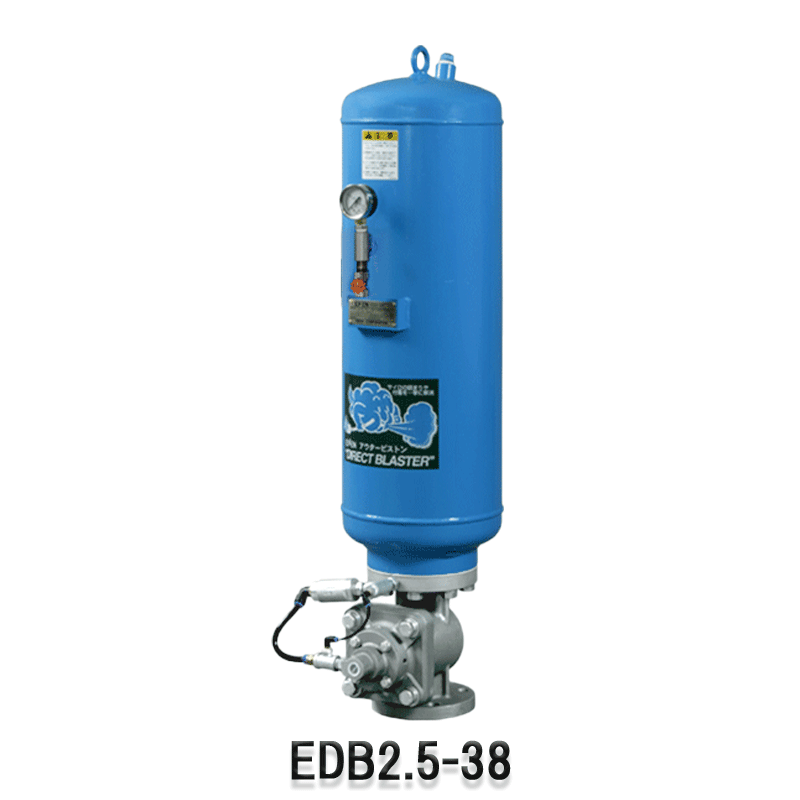

| EDB2.5-38 | 001264000 (*1) | ¥386,000 (*2) | 製品図面 ダウンロード |
| EDB4-60 | 000526000 (*1) | ¥462,000 (*2) | 製品図面 ダウンロード |

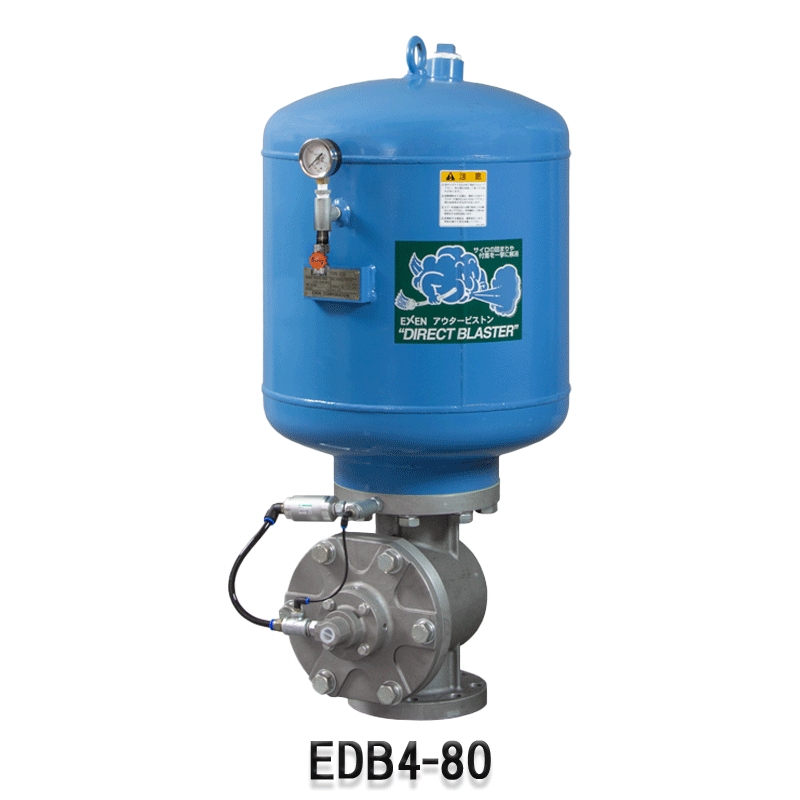

| EDB4-80 | 001265000 (*1) | ¥500,000 (*2) | 製品図面 ダウンロード |

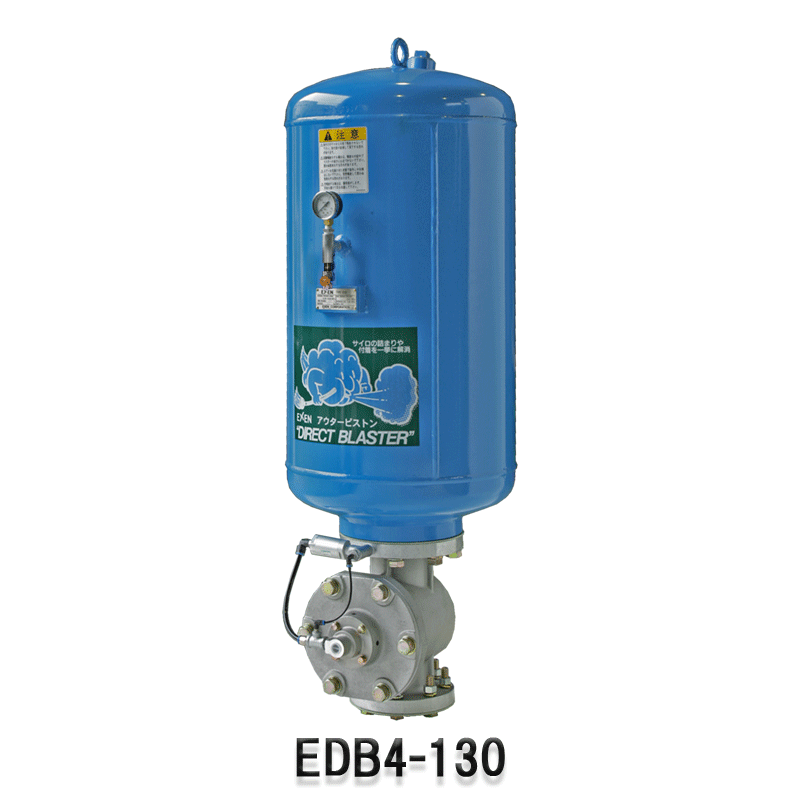

| EDB4-130 | 000527000 (*1) | ¥565,000 (*2) | 製品図面 ダウンロード |

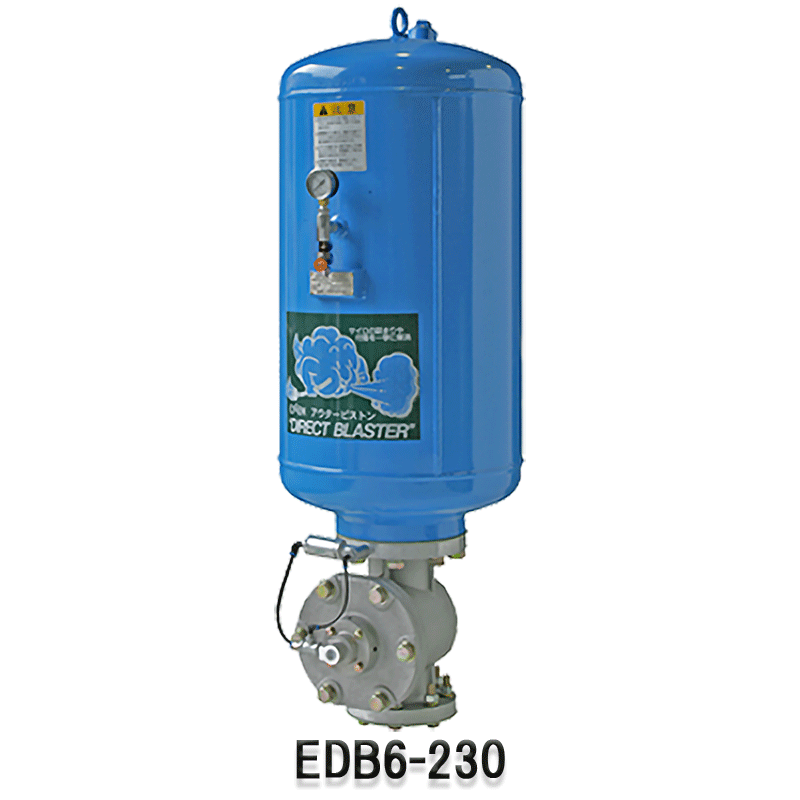

| EDB6-230 | 000528000 (*1) | ¥795,000 (*2) | 製品図面 ダウンロード |

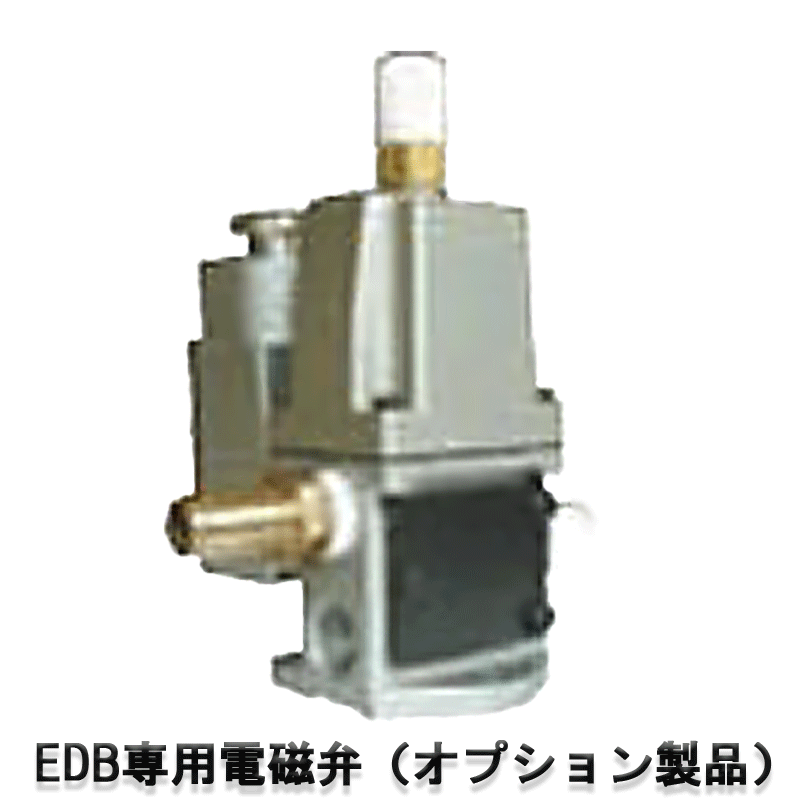

| EDB専用電磁弁(100V) | 455600020 | ||
| EDB専用電磁弁(200V) | 455600040 |
EDB専用電磁弁はオプション部品です。
*1この製品は受注生産品となりますので、納期は当社へお問合せください。
*2この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
ダイレクトブラスター標準仕様
| 型式 | 吐出口径 （in） |
タンク容量 （L） |
タンク 最高使用 圧力 （MPa） |
使用圧力 （MPa） |
使用気体 | 防錆方法 | 質量 （kg） |
|
|---|---|---|---|---|---|---|---|---|
| 内面 | 外面 | |||||||
| EDB2.5-20 | 2.5 | 20 | 0.97 | 0.3 - 0.7 | 圧縮空気 又は 窒素ガス |
エポキシ 樹脂塗料 |
エポキシ 樹脂塗料 |
38 |
| EDB2.5-30 | 30 | 42 | ||||||
| EDB2.5-38 | 38 | 50 | ||||||
| EDB4-60 | 4 | 60 | 81 | |||||
| EDB4-80 | 80 | 81 | ||||||
| EDB4-130 | 130 | 103 | ||||||
| EDB6-230 | 6 | 230 | 168 | |||||
※電磁弁アッセンは別売り品となりますので電圧を確認の上ご発注下さい。
※タンク部は最高使用圧力0.97MPaで設計・製作されています。
寸法・設置・操作盤

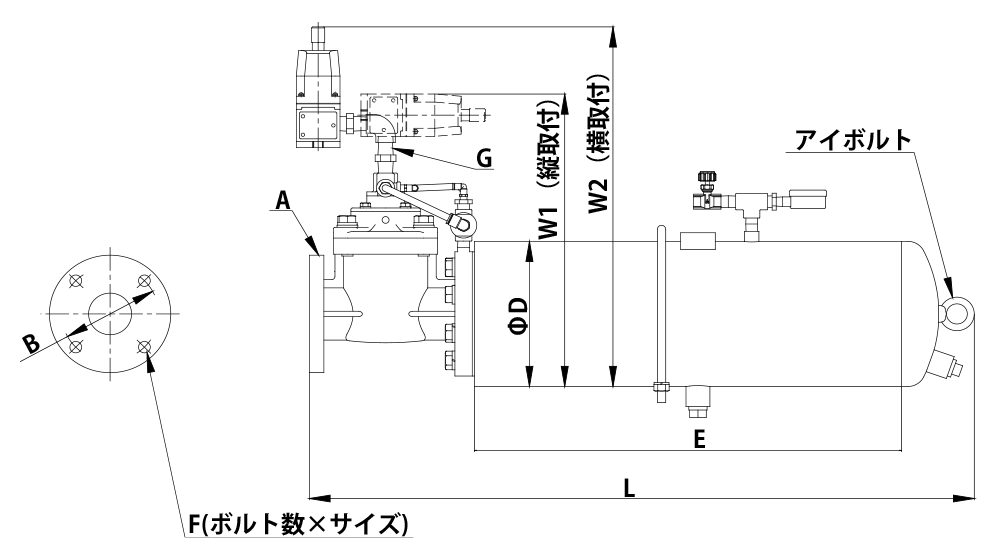

製品寸法図
製品寸法表
| 型式 | 吐出口径 | 全長 | 幅 | タンク径 | 給気口 | アイボルト | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | F | L | W1 | W2 | φD | E | G | ||
| EDB2.5-20 | 65A | 140 | 4-M16 | 959 | 390 | 500 | 216 | 566 | 15A (1/2B) |
M12 |
| EDB2.5-30 | 949 | 417 | 527 | 267 | 494 | |||||
| EDB2.5-38 | 1095 | 640 | ||||||||
| EDB4-60 | 100A | 175 | 8-M16 | 1296 | 494 | 604 | 319 | 712 | M16 | |
| EDB4-80 | 1003 | 582 | 691 | 462 | 350 | |||||
| EDB4-130 | 1338 | 685 | ||||||||
| EDB6-230 | 150A | 240 | 8-M20 | 1779 | 664 | 774 | 512 | 1011 | M20 | |
設置方法

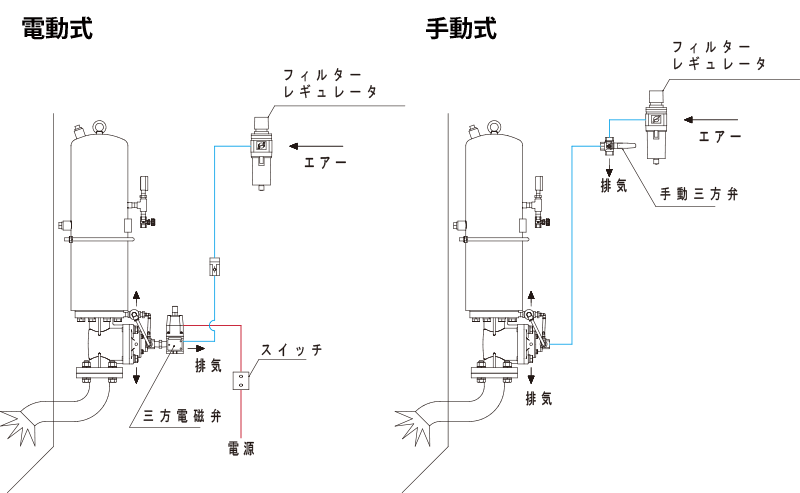

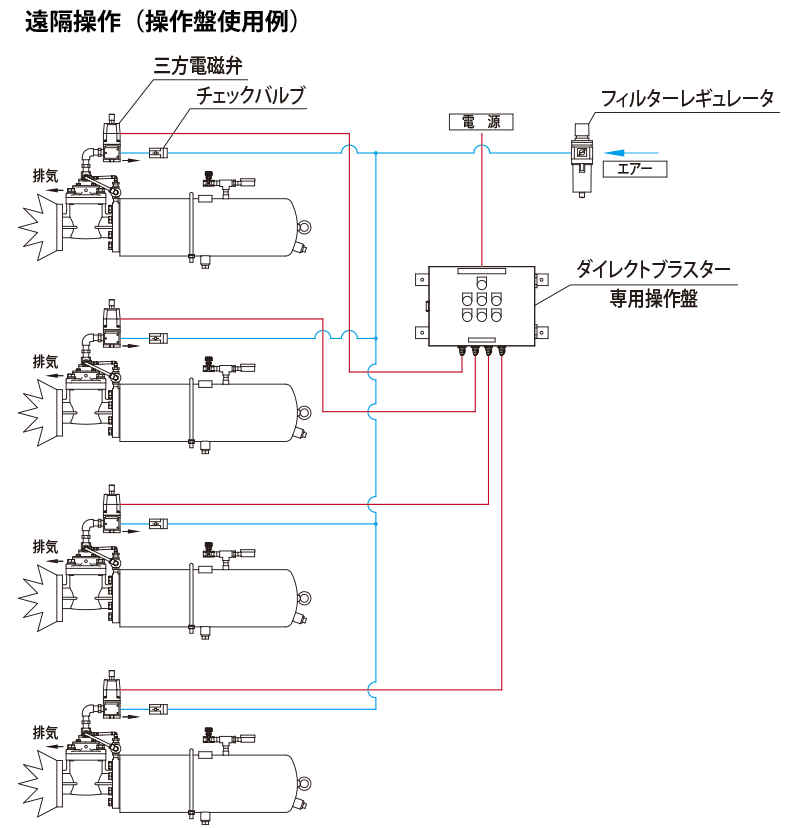

エクセンのダイレクトブラスターは、操作盤を使って複数台を遠隔操作することができます。1台だけの場合は手動式でも電動式でも操作可能です。
なお、電動操作で粉塵爆発の危険性のある粉粒体を扱う場合、三方電磁弁を防爆電磁弁にかえることで、安全な操作が行えます。
※同一エアー供給源に複数台数のブラスターを設置する時や、エアーレーション等を併用する場合は、一次側の減圧による誤噴射防止のために必ずチェックバルブを電磁弁手前のエアー供給側個々に設置して下さい。
■必要エアー量の計算方法
V：必要エアー量（L/min(ANR)） Vo：ブラスター総タンク容量（Ｌ）
P：使用圧力（MPa） M：作動サイクル（min）
例）EDB2.5-30型6台を使用圧力0.7MPaで、5分間隔で使用の場合
2.2kWのコンプレッサーで十分ご使用になれます。
※コンプレッサーは吐出し空気量200L/min(ANR)（1.5kW）以上の物をご使用下さい。200L/min(ANR)以下の物でご使用の場合は、三方電磁弁の直前に10L以上のレシーバタンクを接続して下さい。
