現場設置が簡単で噴射方向可変のマルチノズルのブラスター
このような使い方をされています
- 01環境リサイクルプラント 燃焼設備内設置
- 02二次電池原料製造工場での正極材負極材貯留ホッパ閉塞防止
- 03セラミック原料ホッパ閉塞防止
- 04樹脂ペレットの排出促進
- 05粉体塗料の排出促進

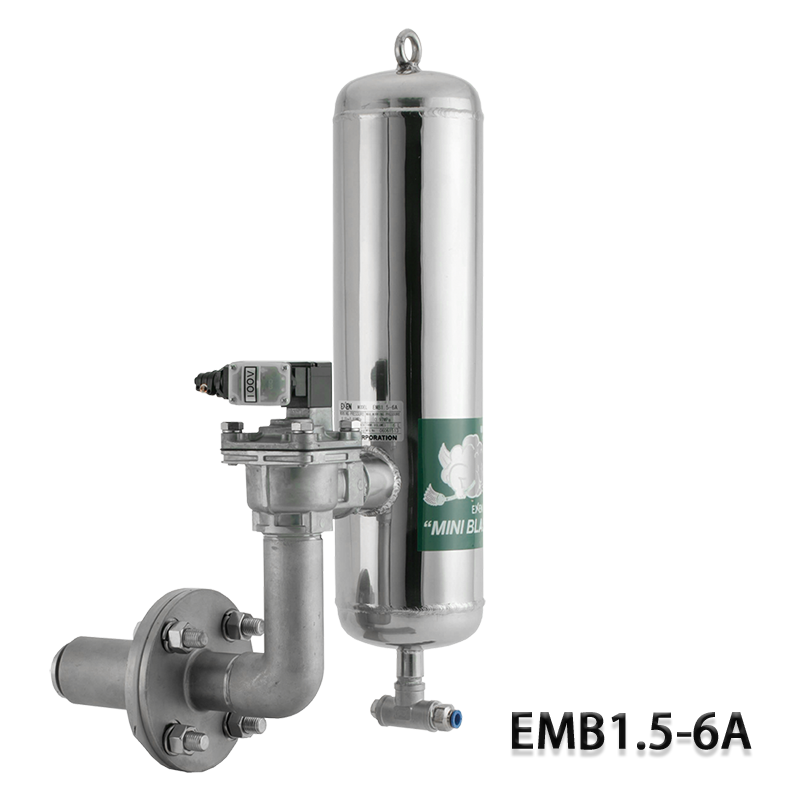

エアー式のミニブラスターはタンク内に注入された圧縮空気を電磁バルブにより瞬時に吐出。圧縮空気を使うので安全で、運転経費もわずか。タンク部と駆動部の分離方式を採用している為、メンテナンスも簡単で耐久性も十分配慮されています。主に小容量ホッパー・シュート用の小型軽量エアー式のミニブラスターです。

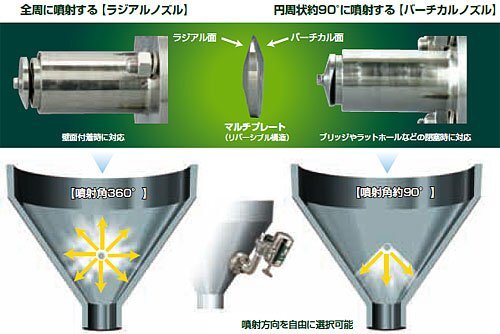

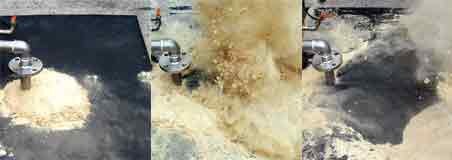

一方向を狙い撃ちするバーチカルノズルと360度全周方向に噴射出来るラジアルノズルの選択により噴射形態の選択が可能です。閉塞のバーチカルノズルは閉塞情況によりマルチ的に取り付けが可能な為、便利です。 標準付属品のノズルで対応出来る為ノズル工事が安価であることと、噴射形態の選択と使用圧力の調整で噴射力の調整も出来る為、機種の選択ミスや、取付工事のミスも少ないです。
噴射口の出口に取り付けするマルチノズルは表側と裏側を交換取付するだけで、噴射方向が換えられます。エアー式のミニブラスターの効果が少なかった場合など、現場でのマルチノズルの設定変更で対応出来る為、工事の変更が少ないです。
ホッパー・タンクの壁面にノズルパイプ外径サイズの穴加工をして、ノズルを差し込んで溶接するだけで取付工事は完了です。取付工事が簡単な為、設備が簡単に完成する為に工事費用が安価にあがります。従来はノズルを直接ホッパーに溶接していましたが、この機種では、ベースは対象物に取り付けたまま、ノズルを抜き差しして使う仕様に変更されています。あわせてノズル先端付近には耐熱性にも優れたシリコン製のOリングを装着し、粉粒体が外に漏れ出すことのないよう配慮してあります。
閉塞解消にノッカーやバイブレータを使うと、騒音問題なる様な現場では、騒音が抑制されて夜間での運転も可能です。場内環境の改善や、打撃や振動による容器の金属疲労もなく、作業環境と作業条件の変更で生産性もあがります。 ある工場での作業者の意見の例としては、小さな声でも打合せが出来るようになったと喜ばれています。
全機種タンクはさびにくいステンレスSUS304を採用し、シンプルな構造で耐久性も高くメンテナンスも簡単です。点検やメンテナンスの回数を減らせる為、費用を削減できます。

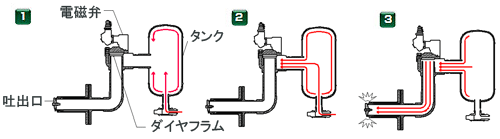

1. 電磁弁の電源がOFFの状態でダイヤフラムが吐出口を塞ぎ、タンク内に圧縮空気が供給されます。
2.供給された圧縮空気はタンク・配管・電磁弁内へのチャージを開始します。供給圧力とタンク・配管・電磁弁内部の圧力が等しくなった時点で、チャージは完了します。
3. 電磁弁の電源をONにする事によりダイヤフラムが吐出口から離れ、タンク内の圧縮空気は瞬時に吐出口から噴出されます。

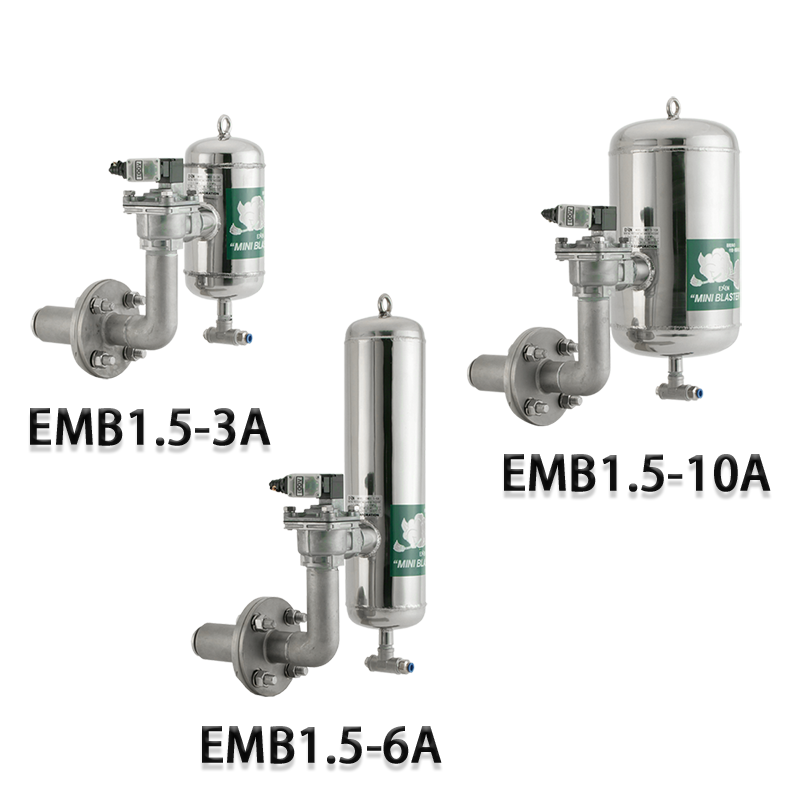

型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
---|---|---|---|

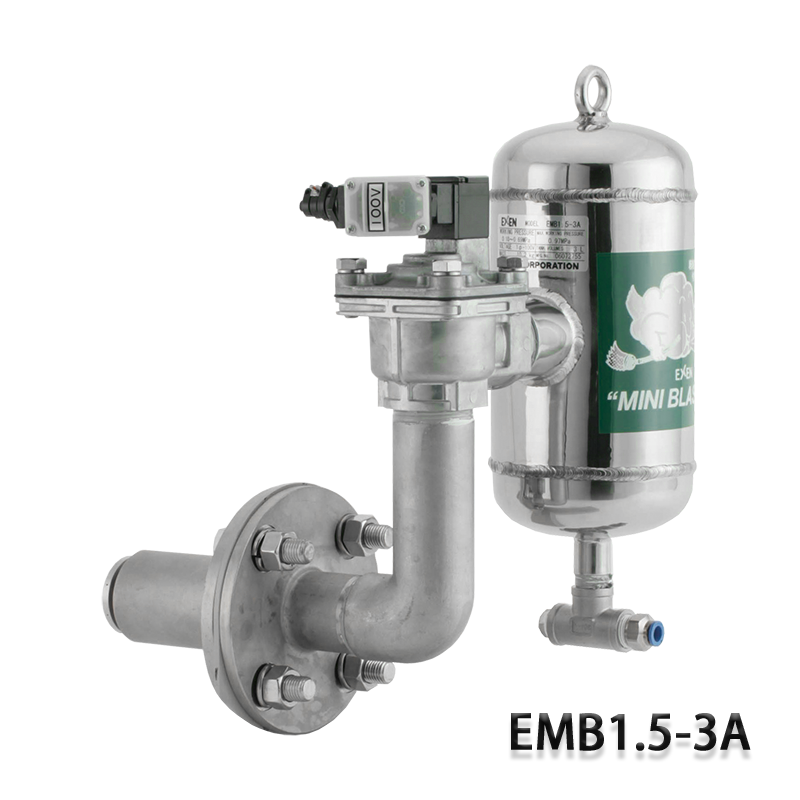

EMB1.5-3A(100V) | 000826000 (*1) | ¥152,000 | 製品図面ダウンロード |
EMB1.5-3A(200V) | 000829000 (*1) | ¥152,000 | 製品図面ダウンロード |
EMB1.5-6A(100V) | 000827000 (*1) | ¥173,000 | 製品図面ダウンロード |
EMB1.5-6A(200V) | 000830000 (*1) | ¥173,000 | 製品図面ダウンロード |

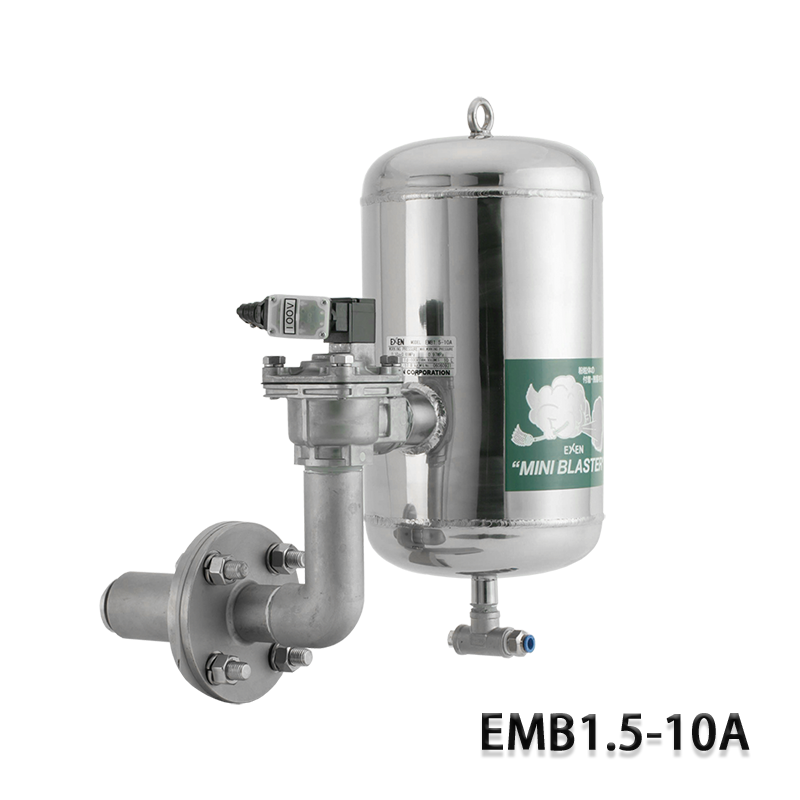

EMB1.5-10A(100V) | 000828000 (*1) | ¥235,000 | 製品図面ダウンロード |
EMB1.5-10A(200V) | 000831000 (*1) | ¥235,000 | 製品図面ダウンロード |
*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
型式 | 吐出口径 (in) |
バルブ | 使用圧力 (MPa) |
使用気体 | タンク容量 (L) |
タンク材質 | 質量 (kg) |
|
---|---|---|---|---|---|---|---|---|
バルブ | タンク | |||||||
EMB1.5-3A | 1.5 | 2ポート パイロット式 ポペット構造 電磁弁 |
0.1~0.7 | 圧縮空気 | 3 | ADC12 | SUS304 | 10.2 |
EMB1.5-6A | 6 | 12.4 | ||||||
EMB1.5-10A | 10 | 17.8 |
※電磁バルブは標準装備しておりますので電圧のご指定をして下さい
定格電圧 | AC100V/AC200V |
---|---|
皮相電力 |
保持時7.5/5.5VA(50/60Hz) 起動時20/17VA(50/60Hz) |
消費電力 | 4.0/3.4W(50/60Hz) |
絶縁種別 | B種 |
接続口 |
T型端子箱付(G1/2) 接続端子 R1.25-3 キャブタイヤコード VCT0.75mm2 |
※特注品として防爆仕様の生産も致しますので、当社支店・営業所へお問合せ下さい。
型式 | A | φD | H | W | L | 給気口 G |
---|---|---|---|---|---|---|
EMB1.5-3A | 229 | 133 | 423 | 340 | 295 | φ10 15A(1/2B) |
EMB1.5-6A | 643 | |||||
EMB1.5-10A | 219 | 538 | 425 | 338 |
■必要エアー量の計算方法
V:必要エアー量(L/min(ANR)) Vo:ブラスター総タンク容量(L)
P:使用圧力(MPa) M:作動サイクル(min)
例)EMB1.5-6A型4台を使用圧力0.7MPa、5分間隔で使用の場合
0.75kWのコンプレッサーで、十分ご使用できます。
