デンジノッカー EKシリーズ

クリーンな環境、寒冷地に強い電磁式のノッカー

このような使い方をされています

  • 01製糖工場内 動力源が電気がメインの工場でホッパーに砂糖が滞留する為、設置
  • 02ごみ焼却プラントの集じん器ダストホッパでの閉塞防止
  • 03硝子原材料ホッパーの排出改善。鋳型原料砂の壁面付着解消。

このような場所で使用されています

特長

デンジノッカーはホッパータンクなどの各種粉粒体の閉塞トラブルを解消する電磁式の自動ハンマリング装置です。エアーを使用しない為、寒冷地におけるエアー凍結の心配もなく、オイルミストの排出がないので食品・化学・精密機械現場などクリーンな環境下での使用に適しています。


運転間隔を自由に選択

専用のコントローラーデジオペEKC200を使用し運転間隔は最短1秒1回、最長60秒に1回で連続運転を行い、閉塞情況に合わせて運転間隔を自由に選択することが出来ます。電気制御なのでエアー機器と異なり、温度変化の影響を受け難く安定した運転間隔を維持が可能です。
(EKC200は別売です。)

デンジノッカー EKシリーズ

取付角度に応じて打撃力の調整可能

適正な衝撃力を得る為に本体の取付角度に応じ打撃力の調整をすることが出来ます。取付方向が上向き・下向き・横向き・斜めなど状況に合わせ、専用のコントローラーデジオペEKC200本体で打撃力の選択が出来ます。

デンジノッカー EKシリーズ

クリーンな環境下で使用可能

デンジノッカーはエアー供給設備を必要としない電気制御のノッカーなので、オイルミストの排出がなく使用環境をクリーンに保ちながら閉塞の解消が出来ます。製品に悪影響を及ぼすほこりやオイルミストを嫌う、食品工場や化学工場などで最適な自動ハンマリング装置です。


落下防止ワイヤーを標準装備

万が一の取り付けボルトの外れや破断の際に、デンジノッカーの脱落を防止する目的で、落下防止ワイヤーを標準装備して安全を確保しています。(万一に備えて必ず安全ワイヤーを取り付け下さい)

デンジノッカー EKシリーズ

屋内、屋外で自由に使えます

デンジノッカーの保護等級はIP55(防塵、噴流保護形)相当の機密性を有しているので内部への異物の混入がほとんど無く、屋外でも安心して使用出来ます。

デンジノッカー EKシリーズ

写真は従来のEK型


電磁コイルの高い耐久性

デンジノッカー内部のコイルには、耐熱ワ二ス処理を施した耐熱コイルを使用し、高い耐久性能を実現しています。

型式一覧



型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
EK5A  000994000 ¥89,000 製品図面ダウンロード
EK10A  000995000 ¥117,000 製品図面ダウンロード
EK20A 000996000 ¥156,000 製品図面ダウンロード
EK5SA (静音型) 000998000 (*1) ¥89,000
EK10SA (静音型) 000999000 (*1) ¥117,000
EK20SA (静音型) 001000000 (*1) ¥156,000





*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。

仕様

EK5A/(S)~EK20A/(S)仕様

型式 専用コントローラEKC200 打撃
エネルギー
(N・m)
衝撃力 本体
質量
(kg)
総質量
(kg)
一次側入力
電流AC200V
(A)
打撃間隔
(秒)
(kg・m/s) 相当する
ハンマー
(ポンド)
EK5A/(SA) 1.3 1~60 13.8/(7.1)  3.2/(2.2) 1.0/(0.7) 8.3 10.7
EK10A/(SA) 1.8 28.4/(13.8) 6.6/(4.6)  2.0/(1.5) 15.6 19.1
EK20A/(SA) 3.4 48.6/(24.2)  11.9/(8.4)  4.0/(3.0) 23.7 28.8

※本体質量にはケーブル5m(1kg)を含む。
※総質量には取付ベース仕組品取付ボルト・ハートロックナットも含む。
※本製品のベース仕組品には補強リブがセットしてあります。
※毎秒一回の連続運転を行う場合は、製品の寿命を考慮して1時間以内として下さい。継続運転が必要な場合には同等の冷却時間を設けて下さい。(例:30分運転30分休止)
また1時間以上の運転を行う場合は運転間隔を2秒以上に設定の上ご使用下さい。
※コイルの温度が上昇するに従い、打撃能力が低下します(最大約30%)。打撃能力を最大で使用して頂くために、休止時間は2秒以上で使用する事をお勧めします。

寸法・設置・操作盤

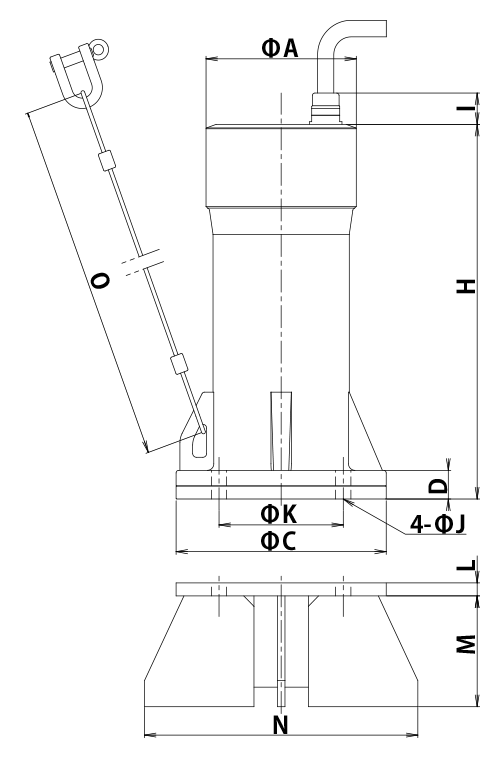

製品寸法図

製品寸法表

型式 φA φC D H I φJ φK L M N O
EK5A/(SA)  92 130 19.5 235.5 24 11 108 9 70 (164.0) 350
EK10A/(SA) 118 165 22 287.5 13 138 10 85 (214.7) 430
EK20A/(SA) 134 190 25 321.5 17 160 12 105 (244.6) 500

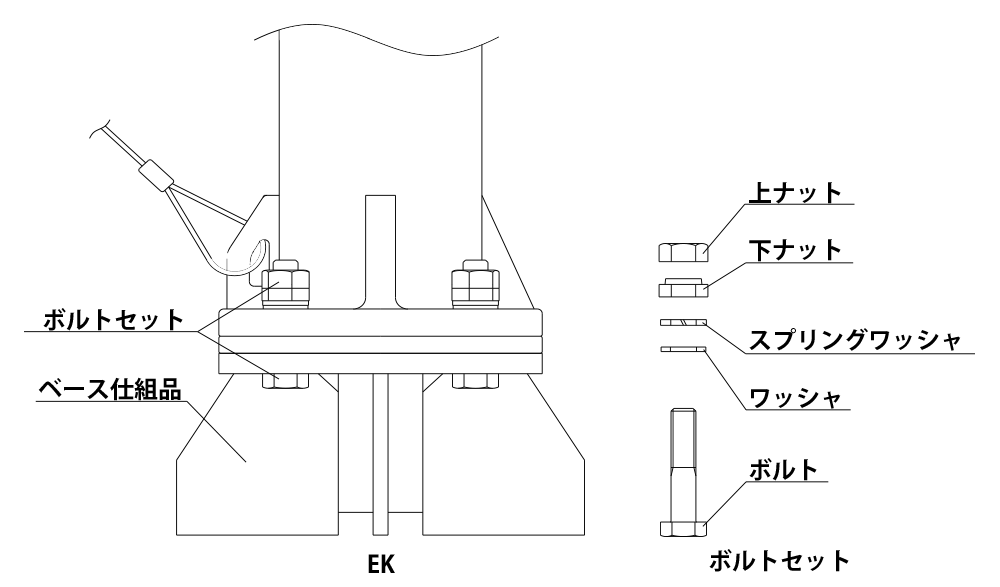

設置方法

締付トルク表                                                              単位:N・m

型式 ナット 下ナット 上ナット
サイズ
EK5A/5SA M10 20.6 14.4
EK10A/10SA M12 35.3 24.8
EK20A/20SA M16 84.3 59.1

※付属のボルトセットで本体とベースを固定する場合は、締付トルクを守って下さい。締付トルクが弱いと、作動時の衝撃でナットが緩む恐れがあります。
※落下防止の為、付属の落下防止用ワイヤーとシャックルで、本体を吊り下げて固定します。尚、シャックルのネジ部には、必ず針金でネジの緩みを防止して下さい。
