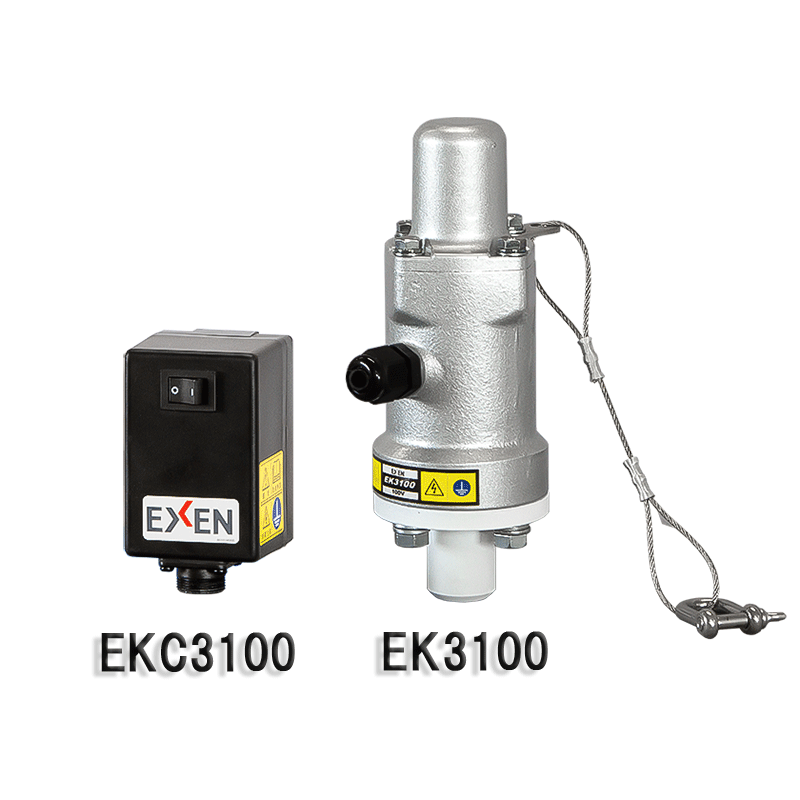

小型デンジノッカーEK3100/デジオペEKC3100 (100Vシリーズ)

業界初!入力100V電源で使用できる電磁式ノッカー

このような使い方をされています

  • 01食品医薬品工場内 シュート部閉塞解消の為

このような場所で使用されています

特長

小型デンジノッカーは、ホッパー・タンクなどの各種粉粒体の詰まりなど閉塞トラブルを解消する電磁式の自動ハンマリング装置です。 エアー式と異なり、排気のオイルミストが無いため化学・精密機械現場などクリーンな環境下での使用に適しています。また、ドレン凍結の心配もなく使用することが出来ます。 小型デンジノッカー/デジオペコントローラ(操作盤)は、単相100V電源にデジオペコントローラを接続するだけで作動するプラグインタイプの小型デンジノッカーによる閉塞防止システムです。 (業界初)

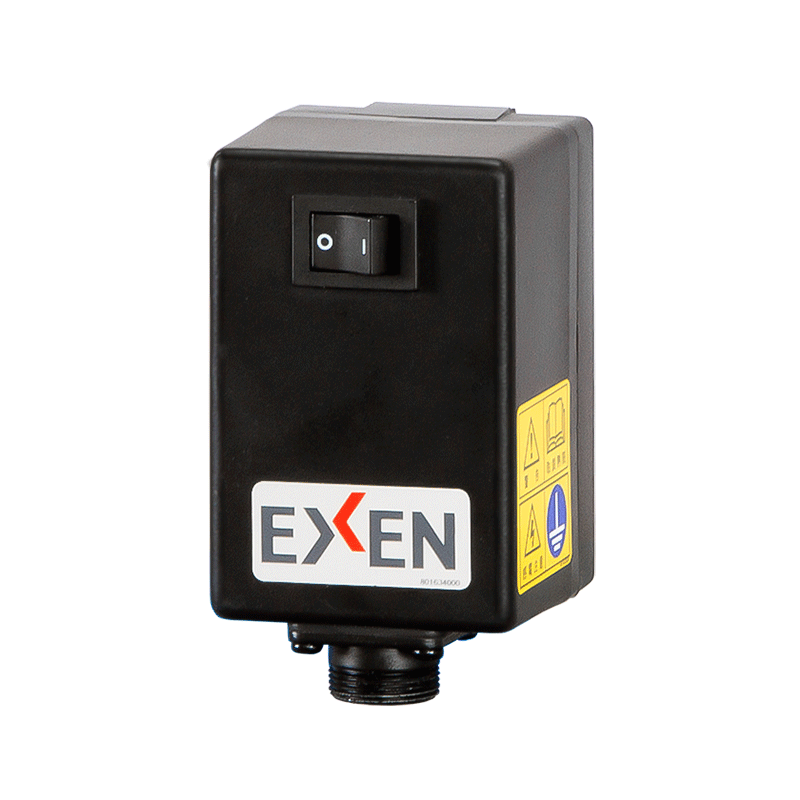

操作が簡単デジオペコントローラ100V

デジオペコントローラEKC3100は、デンジノッカーEK3100専用の操作コントローラです。(屋内仕様)又、 屋外で使用される場合は水切り防水構造のボックスに入れてご使用ください。

現場での使いやすさを追求して打撃間隔が予め設定されている為、デジオペコントローラを100Vコンセントに接続してスイッチを入れるだけで詰まり防止や閉塞解消を開始します。
打撃間隔は2秒間隔が標準仕様です。
(それ以外の打撃間隔は、お問い合わせ下さい。受注生産で制作可能です。)

小型デンジノッカーEK3100/デジオペEKC3100 (100Vシリーズ)

小型デンジノッカーは、クリーン環境下に最適

小型デンジノッカーは、エアー供給設備を必要としない電気制御のノッカーなので、オイルミストの排出がなく使用環境をクリーンに保ちながら閉塞の解消が出来ます。
精密機械工場や化学工場などで取扱の商品に悪影響を及ぼすほこりやオイルミストを嫌う現場での最適な自動ハンマリング装置です。


打撃力の調整は不要

プラグインタイプの特長を生かすために事前に小型容器の閉塞を防止する程度の衝撃力はコントローラ内で事前設定されていますので、使用前の打撃力の設定はする必要は有りません。
デジオペコントローラを100V電源に接続してデジオペコントローラのスイッチを押すだけで打撃を開始します。

小型デンジノッカーEK3100/デジオペEKC3100 (100Vシリーズ)

打撃間隔の調整は不要

打撃間隔の設定も打撃力同様にプラグインタイプの特長を生かすために事前に標準的な打撃回数2秒に1回の回数にデジオペコントローラ内で事前設定されていますので、使用前の打撃間隔の設定はする必要は有りません。
デジオペコントローラを100V電源に接続してスイッチを押すだけで等間隔で打撃を開始します。
打撃間隔は2秒に1回が標準仕様です。
(それ以外の打撃間隔はお問い合わせください。受注生産で製作可能です。)


電磁コイルは高い耐久性

小型デンジノッカーは磁力の力で内部ピストンを引き寄せ打撃する構造です。
小型デンジノッカーの内部に使われている磁力巻線は長期間の耐久試験をクリアして衝撃力に強い構造になっているため高い耐久性を発揮します。

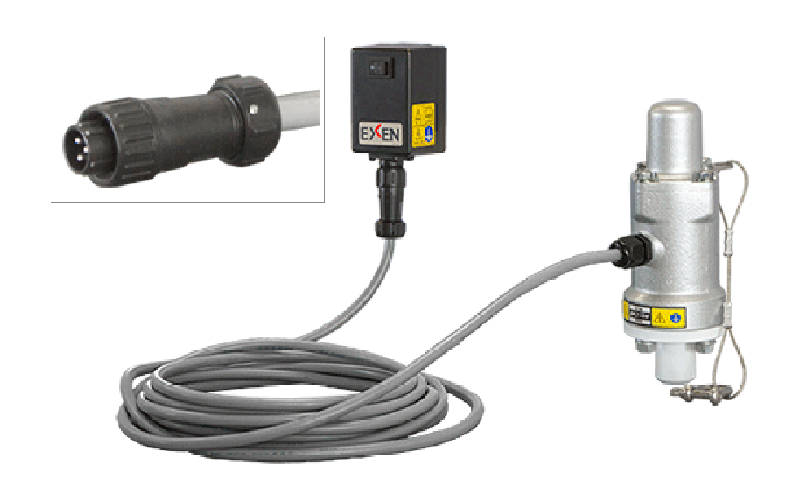

コネクターを標準装備

小型デンジノッカーは入力コード5mとデジオペコントローラ接続用の3Pコネクターが標準装備されていますので、簡単な場所であれば接続工事なしで使用することが出来ます。

注意)取付時にコード5mで長さ不足の場合は、必ずデジオペコントローラ側の一次側の延長で対応してください。

小型デンジノッカーEK3100/デジオペEKC3100 (100Vシリーズ)

外部信号やタイマー制御

ホッパーの開閉バルブの信号や搬送ラインの信号を受けて小型デンジノッカーを制御する場合やタイマー操作で制御する場合は、デジオペコントローラの入力側に別置きの制御器を設けて加電して制御してください。


落下防止ワイヤーを標準装備

取付ボルトの外れや溶接部破断の際に、小型デンジノッカーの脱落を防止する目的で、落下防止ワイヤーを標準装備して安全を確保しています。
(万が一に備えて必ず安全ワイヤーを取り付け下さい。)

小型デンジノッカーEK3100/デジオペEKC3100 (100Vシリーズ)

吊り金具につきましては、お客様でご用意下さい。


小型デンジノッカーは屋外でも使用可能

小型デンジノッカーの保護等級はIP55相当(防塵、噴流保護形)の気密性を有しているので内部への異物の混入がほとんど無く、屋外でも安心して使用出来ます。
デジオペコントローラは屋外仕様では有りませんので、屋外で使用する場合は水切り防水仕様のボックスなどに入れて使用してください。


デンジノッカーシリーズは他にも各種そろえています

デンジノッカーシリーズには小型デンジノッカーEK3200/デジオペコントローラEKC3200 200Vシリーズや大型の閉塞防止に対応できるEK5A/10A/20Aシリーズも販売しています。
コントローラは各シリーズ互換性が有りませんので注意ください。

型式一覧

型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
EK3100 001254000 ¥52,000 製品図面ダウンロード
EKC3100 001256000 ¥19,500(*2) 製品図面ダウンロード



*2この製品はお客様にて運賃をご負担願います。

仕様

小型デンジノッカー100V 仕様

型式 一次側
入力電流
(AC V)
一次側
入力平均電流
(AC A)
打撃エネルギー
(N・m)
衝撃力
(kg・m/s)
相当するハンマー
(ポンド)
本体質量
(kg)
総質量
(kg)
EK3100 100 2.0 4.3 0.6 ミニハンマー 2.2 2.6

※一次側入力とは、デジオペコントローラの入力を意味しています。
※本体質量には、ケーブル5mが含まれています。
※総質量には、ベース仕組品・ボルトセットも含まれています。
※コイルの温度が上昇するに従い、打撃能力が低下します。(最大約30%)打撃能力を最大で使用して頂くために、打撃間隔は2秒以上で使用する事をお勧めします。

デジオペコントローラ 100V仕様

型式 構造 電源電圧 最大入力電流
(AC A)
打撃間隔 打撃回数 出力電圧 EK3100
最大使用可能数
質量
(Kg)
EKC3100 屋内用 単相
AC100V
50/60 Hz
5.0 2秒 無限 DC150V 1  0.2

寸法・設置・操作盤

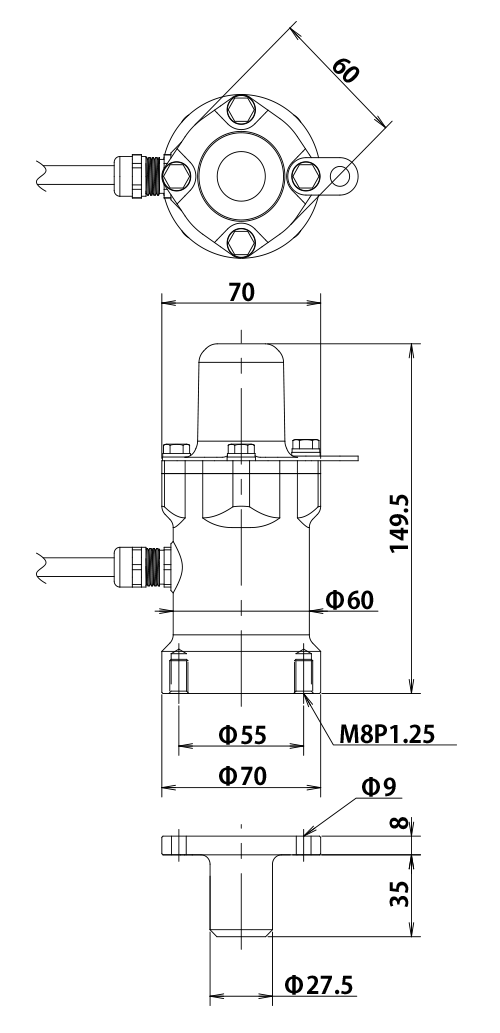

製品寸法図

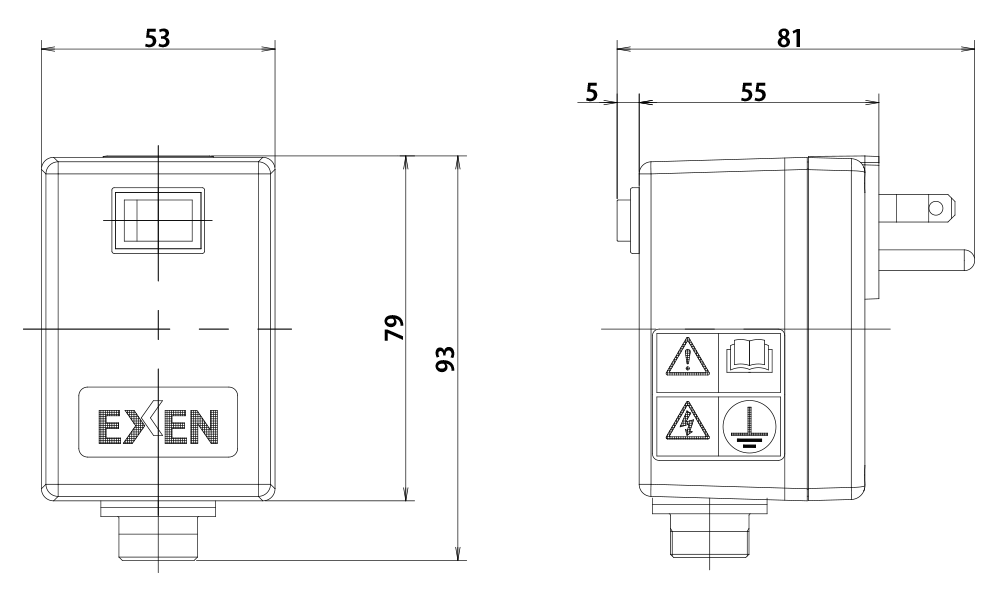

製品寸法図

設置方法

締付トルク表                                                              単位:N・m

型式 ボルトサイズ トルク
EK3100/EK3200 M8(8.8T) 23

※付属のボルトセットで本体とベース仕組品を固定する場合は、締付トルクを守って下さい。締付トルクが弱いと、作動時の衝撃でボルトが緩む恐れがあります。

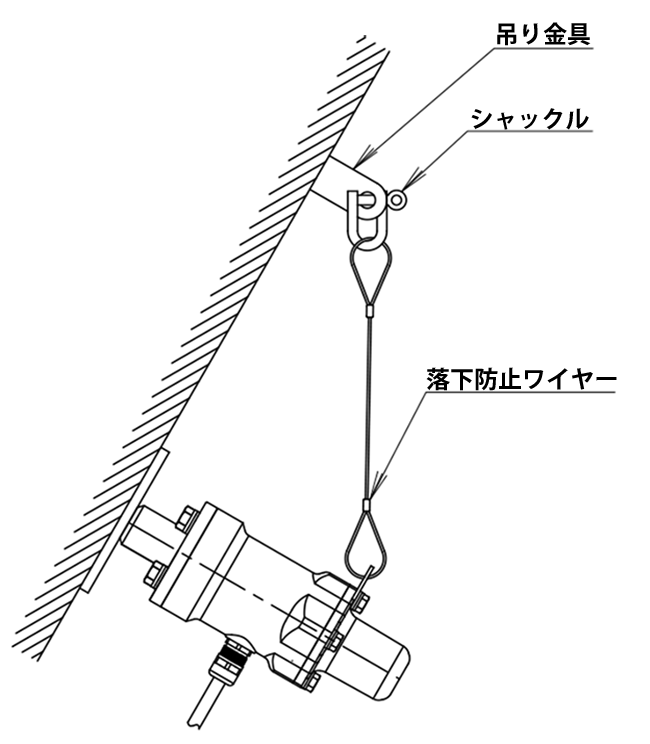

※落下防止の為、付属の落下防止用ワイヤーとシャックルで、本体を吊り下げて固定します。尚、シャックルのネジ部には、必ず針金でネジの緩みを防止して下さい。
