コードレス高周波バイブレータ ECV-Ｍシリーズ
コードレス高周波バイブレータ ECV-Ｍシリーズ
省力化×作業性向上を実現
このような使い方をされています
- コンクリート打設全般
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
コードレス高周波バイブレータは、コンクリート打設現場における作業員の省力化および作業性向上による生産性向上とコンクリート打設の品質向上を実現するために開発しました。
一般的なコンクリート打設現場では、バイブレータを操作する人員と、スイッチのON/OFFやコードの取回しを行う補助人員が必要でした。
今回のコードレス高周波バイブレータは、背負い式バッテリーを採用し、バイブレータ用電源装置を内蔵したインバータ一体型バイブレータを実現しました。
これにより、バイブレータを操作する人員一人で作業が完結でき、省力化に貢献します。
また、電源ケーブルを引回さずに作業ができることで作業員の機動性が高まり、作業性が向上することで打設品質の向上と生産性向上が見込めます。
コンクリート打設作業を省人化
従来のコンクリート打設作業では 「バイブレータの操作をする人」、「スイッチの操作や長いケーブルを取回す補助要員」、および「延長ケーブル」が必要でした。
コードレス高周波バイブレータは大容量のバッテリーと新型インバータを一体化し、背負うことができるため一人で作業を完結でき省人化をはかれます。
インバータ一体型バイブレータを実現
従来型のバイブレータでは、インバータがバイブレータと別であったため、機器の取付が複雑で、起動までの操作が煩雑でした。
しかし、新型バイブレータでは、インバータ基板を小型化し、インバータケース内に収めることで一体型のバイブレータを実現しました。
また、過負荷（誤起動防止/異常検出）を表示するLEDランプを備えています。
締固め作業時間
軽量化と小型化を実現
スパイラルの効果
コンクリートバイブレータの振動部表面には螺旋状の凹溝を施し、コンクリートと振動部との接触面積を増やし、物理的な嚙み合いも加わることでコンクリートとの付着効果を高め、振動エネルギーの効率的な伝達を実現。上方への気泡ぬけ促進方向へのみ作用します。
動画で見る
長時間打設作業が可能
バッテリー交換も容易
バッテリーの交換・取付作業も簡単に行えます。バッテリーボックスを開いた状態で保つことができるロックボタン付きです。
※バッテリーの交換・取付作業の際は、電源をOFFにした状態で行ってください。
※PDC1200はバッテリーの取り外しができません。
身体への負担を軽減し、持ち運びに便利なデザイン
身体への負担を軽減
腰にクッションが密着し、身体への負担を軽減します。また、通気性に優れているため、長時間の使用でも快適です。
ストラップや腰ベルトの高さ調整が可能で、自分の身体に合った状態で使用できます。
持ち運びに便利で手になじむハンドル
持ち運びに便利なデザインで、手になじむハンドルが付いています。これにより、移動中も快適に持ち運ぶことができます。
バッテリー残量の確認ができる
2個同時に充電が可能
コネクタ接続も簡単で使いやすく
一目でインバータの出力状態が確認可能
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| ECV40AM 1.5M | 001731000 | ¥275,000 |
| ECV40AM 3.0M | 001733000 | ¥297,000 |
| ECV50AM 1.5M | 001732000 | ¥281,000 |
| ECV50AM 3M | 001734000 | ¥303,000 |
| ECV40RM 1.5M | 001755000 | ¥284,000 |
| ECV40RM 3M | 001756000 | ¥306,000 |
| ECV50RM 1.5M | 001757000 | ¥290,000 |
| ECV50RM 3M | 001758000 | ¥312,000 |
| ECV40AMS 1.5M | 002010000 | ¥295,000(*1) |
| ECV40AMS 3M | 002013000 | ¥317,000(*1) |
| ECV50AMS 1.5M | 002011000 | ¥301,000(*1) |
| ECV50AMS 3M | 002012000 | ¥323,000(*1) |
| PDC01 ﾎﾟ-ﾀﾌﾞﾙﾃﾞﾝｹﾞﾝﾕﾆﾂﾄ | 001747000 | ¥67,500 |
| PSK02 ﾊﾟﾜ-ｿ-ｽｷﾂﾄ2 | 001749000 | ¥158,000 |
| ﾊﾞﾂﾃﾘ- BL1860B ECV-M | 500358000 | ¥27,600(*2) |
| ｼﾞﾕｳﾃﾞﾝｷ DC18RD ECV-M | 500359000 | ¥31,400(*2) |
| ﾏﾂｸﾊﾟﾂｸﾀｲﾌﾟ3 A-60523 | 403498000 | ¥6,600(*2) |
| PDC1200 ﾎﾟ-ﾀﾌﾞﾙﾃﾞﾝｹﾞﾝﾕﾆﾂﾄ | 001764000 | ¥273,000 |
*1 この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
*2 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
バイブレータ ECV-AM 仕様
| 型式 | 出力 （W） |
電圧 （V） |
電流 （A） |
振動数 （Hz） |
全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
運転時間 （分） |
質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| ECV40AM 1.5M | 250 | 36 | 8.7 | 200 | 1945 | 43×255 | 33×1500 | 約100 | 4.8 |
| ECV40AM 3M | 3445 | 33×3000 | 5.9 | ||||||
| ECV50AM 1.5M | 400 | 14 | 1977 | 52×287 | 33×1500 | 約60 | 5.6 | ||
| ECV50AM 3M | 3477 | 33×3000 | 6.7 |
※ 運転時間は満充電したバッテリー BL1860B 4個をポータブル電源ユニット PDC01に取付した場合の時間です。
※ 質量は電源機器(ポータブル電源ユニット PDC01及びバッテリー BL1860B)を含んでおりません。
バイブレータ ECV-RM 仕様
| 型式 | 出力 （W） |
電圧 （V） |
電流 （A） |
振動数 （Hz） |
全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
運転時間 （分） |
質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| ECV40RM 1.5M | 250 | 36 | 8.7 | 200 | 1945 | 43×277 | 33×1500 | 約100 | 4.8 |
| ECV40RM 3M | 3445 | 33×3000 | 5.9 | ||||||
| ECV50RM 1.5M | 400 | 14 | 1977 | 52×304 | 33×1500 | 約60 | 5.6 | ||
| ECV50RM 3M | 3477 | 33×3000 | 6.7 |
※ 運転時間は満充電したバッテリー BL1860B 4個をポータブル電源ユニット PDC01に取付した場合の時間です。
※ 質量は電源機器(ポータブル電源ユニット PDC01及びバッテリー BL1860B)を含んでおりません。
バイブレータ ECV-AMS 仕様
| 型式 | 出力 （W） |
電圧 （V） |
電流 （A） |
振動数 （Hz） |
全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
運転時間 （分） |
質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| ECV40AMS 1.5M | 250 | 36 | 8.7 | 200 | 1945 | 43×255 | 33×1500 | 約100 | 4.8 |
| ECV40AMS 3M | 3445 | 33×3000 | 5.9 | ||||||
| ECV50AMS 1.5M | 400 | 14 | 1977 | 52×287 | 33×1500 | 約60 | 5.6 | ||
| ECV50AMS 3M | 3477 | 33×3000 | 6.7 |
※ 運転時間は満充電したバッテリー BL1860B 4個をポータブル電源ユニット PDC01に取付した場合の時間です。
※ 質量は電源機器(ポータブル電源ユニット PDC01及びバッテリー BL1860B)を含んでおりません。
バッテリー PDC01 仕様（バッテリーパック 18V 6Ah×4個装着時の仕様）
| 容量 （Ah） |
電圧 （V） |
使用可能時間 | 充電時間 （分） |
質量 （kg） |
|---|---|---|---|---|
| 12 | DC36 | ECV40AM/RM/AMS：約100分 ECV50AM/RM/AMS：約60分 |
55-130 | 7 |
※充電時間はバッテリーパック１個当たりの充電時間となり、充電器により時間が異なります。
※使用可能時間は連続で運転した際の参考値です。バッテリーの充電状態や使用環境により異なります。
バッテリー PDC1200 使用時
| 容量 （Ah） |
電圧 （V） |
使用可能時間 | 充電時間 （分） |
質量 （kg） |
|---|---|---|---|---|
| 33.5 | DC36 | ECV40AM/RM/AMS：約300分 ECV50AM/RM/AMS：約200分 |
約360 | 10.0 |
※使用可能時間は連続で運転した際の参考値です。バッテリーの充電状態や使用環境により異なります。
寸法・設置・操作盤

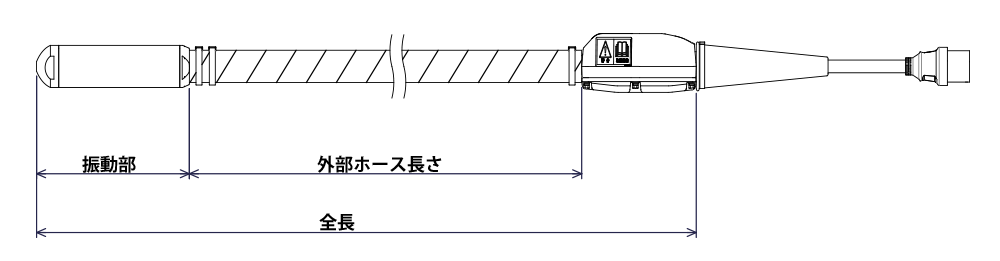

製品寸法図
ECV-AM
| 型式 | 全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
|---|---|---|---|
| ECV40AM 1.5M | 1945 | 43×255 | 33×1500 |
| ECV40AM 3M | 3445 | 33×3000 | |
| ECV50AM 1.5M | 1977 | 52×287 | 33×1500 |
| ECV50AM 3M | 3477 | 33×3000 |
ECV-RM
| 型式 | 全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
|---|---|---|---|
| ECV40RM 1.5M | 1967 | 43×277 | 33×1500 |
| ECV40RM 3M | 3467 | 33×3000 | |
| ECV50RM 1.5M | 1994 | 52×304 | 33×1500 |
| ECV50RM 3M | 3494 | 33×3000 |
ECV-AMS
| 型式 | 全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
|---|---|---|---|
| ECV40AMS 1.5M | 1945 | 43×255 | 33×1500 |
| ECV40AMS 3M | 3445 | 33×3000 | |
| ECV50AMS 1.5M | 1977 | 52×287 | 33×1500 |
| ECV50AMS 3M | 3477 | 33×3000 |
