ECD200A 100V モータクランプ アッセン
ECD200A 100V モータクランプ アッセン
このような使い方をされています
- 配管設備工事
- 鉄筋コンクリートの穿孔
- テストピース採取
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長

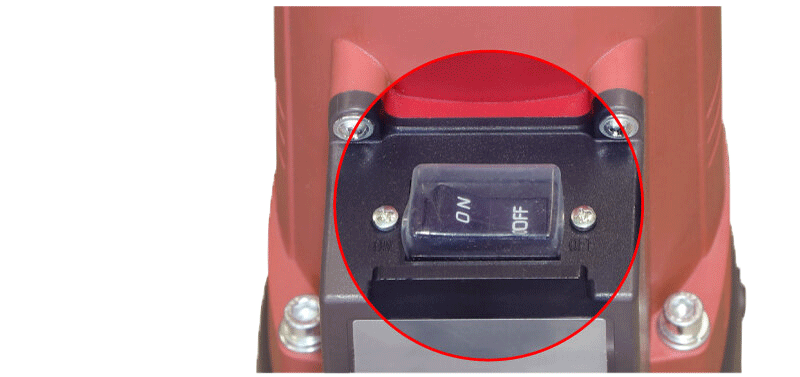

電流感知のサーキットブレーカ
電流感知のサーキットブレーカを採用でモーターを保護します
ローラクランプ方式の採用
ローラクランプ方式の採用でスムーズな作業を実現

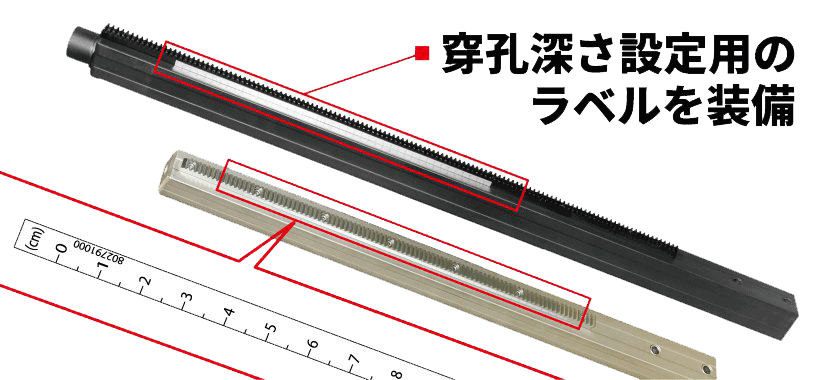

穿孔深さ設定のラベル
見やすい穿孔深さ設定のラベルを装備

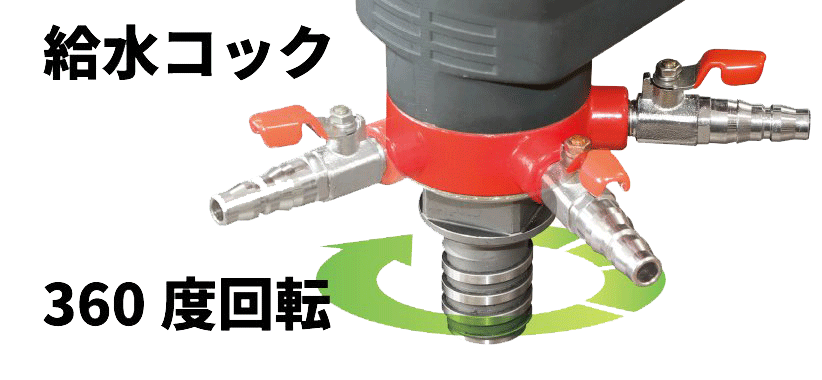

給水コックが360度回転
360度回転する給水コックで作業をスムーズに
２種類から選択できるポールアッセン
穿孔深さに合わせて２種類から選択できます。 49ｍｍ角の高さ800ｍｍと、1000ｍｍを準備しています。

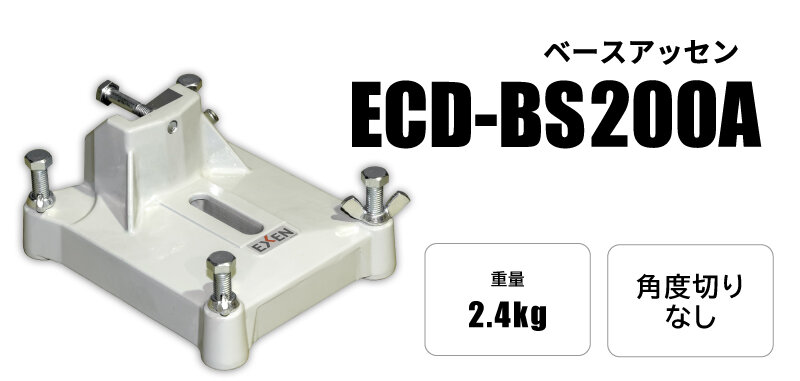

耐久性に優れたベースアッセン
耐久性のある構造でより安定化しました
軽量で持ち運びしやすい加圧式水タンク
水道設備のない現場での穿孔作業時、コアドリルに給水するための加圧式水タンクです。 プラスチック製のタンクを採用しているので軽量で持ち運びが楽です。 ホースを掛けるハンガーなども装備しています。 延長ホースは耐圧ホース5ｍを標準装備、ドリルとの給水接続にはワンタッチで接続できるジョプラー継ぎ手を採用しています。 タンクの口元は大きなジョウゴ状になっているため給水も楽にできます。
フェンス固定アッセン
フェンス固定アッセンは、フェンス用支柱など下穴開孔機専用のフェンス固定用金具です。 アンカーが不要、またスライドで移動できるのでフェンスや道路の縁石などの連続した穿孔作業に適しています
踏み台アッセン
アスファルトの道路や駐車場でアンカーボルトが固定できないときに使用します。 ドリルの固定方法は備え付けのウエイトと作業者の体重で固定します。

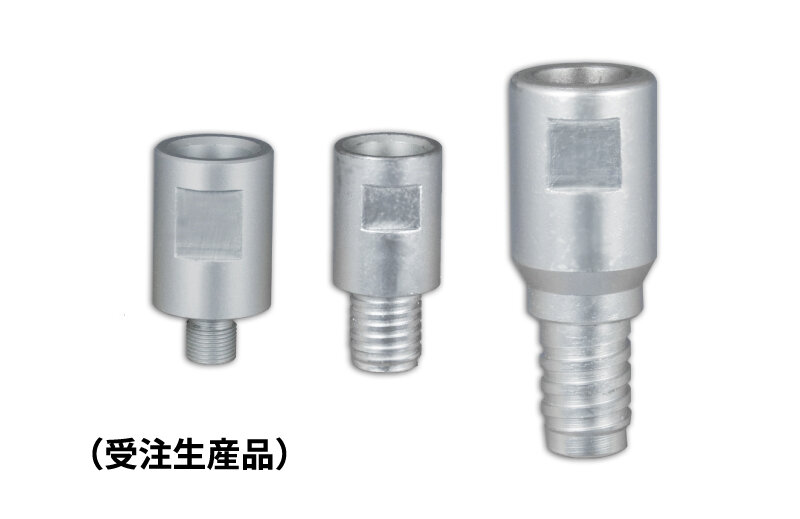

レジューサー各種
レジューサは使用されているドリルとビットやカップリングのネジが合わない場合に使用してください。 ビット取付ネジ（M27ネジ）に対して、各他社製品や各種刃先のネジに取り付け可能なネジサイズ変換用のレジューサです。 変換対象ネジはM18，M13ドリルチャックやAXJ6チャック、他各種取り付け可能です。
ヒューム管・Aロットネジ
豊富な種類をラインナップ。 薄刃設計で快適に穿孔できます。 Aロットネジには噛み込み防止チップを採用しています。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| ECD200A 100V ﾓ-ﾀｸﾗﾝﾌﾟ ｱﾂｾﾝ | 001576000 | ¥232,000 |
| ECD-BS200A ﾍﾞ-ｽ ｱﾂｾﾝ | 001579000 | ¥28,000(*2) |
| ECD-PL49810 ﾎﾟ-ﾙ ｱﾂｾﾝ | 001577000 | ¥33,000(*2) |
| ECD-PL491035 ﾎﾟ-ﾙ ｱﾂｾﾝ | 001578000 | ¥46,000(*2) |
| ECD-WTK 12P ﾐｽﾞﾀﾝｸ | 001114000 | ¥44,000(*2) |
| ECD-BFA ﾌｴﾝｽｺﾃｲ ｱﾂｾﾝ | 000552000 | ¥96,000 |
| HCD-BRP ﾌﾐﾀﾞｲ ｱﾂｾﾝ | 071940401 | ¥75,000 |
*2 この製品はお客様にて運賃をご負担願います。 ＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
ECD200A仕様
| 型式 | 電圧 (V) |
電流 (A) |
周波数 (Hz) |
変速 | 無負荷回転数 (min-1) |
適用ビット径 (mm) |
全高 (mm) |
取付ネジ | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ECD200A | 100 | 20 | 50/60 | 無 | 680 | 110～204 4”～8” ※1 |
810 | Aﾛｯﾄ | 19.0 |
※１ ヒューム管用ビットをご使用の場合のみ、最大孔径は10インチまで使用可能です。
※ ECD200A型の全高は、ポールアッセン ECD-PL49810／ベースアッセン ECD－BS200Aを使用した時の値です。
※ 質量は、クランプ付モータにポールアッセンとベースアッセンを含んだ値です。
寸法・設置・操作盤

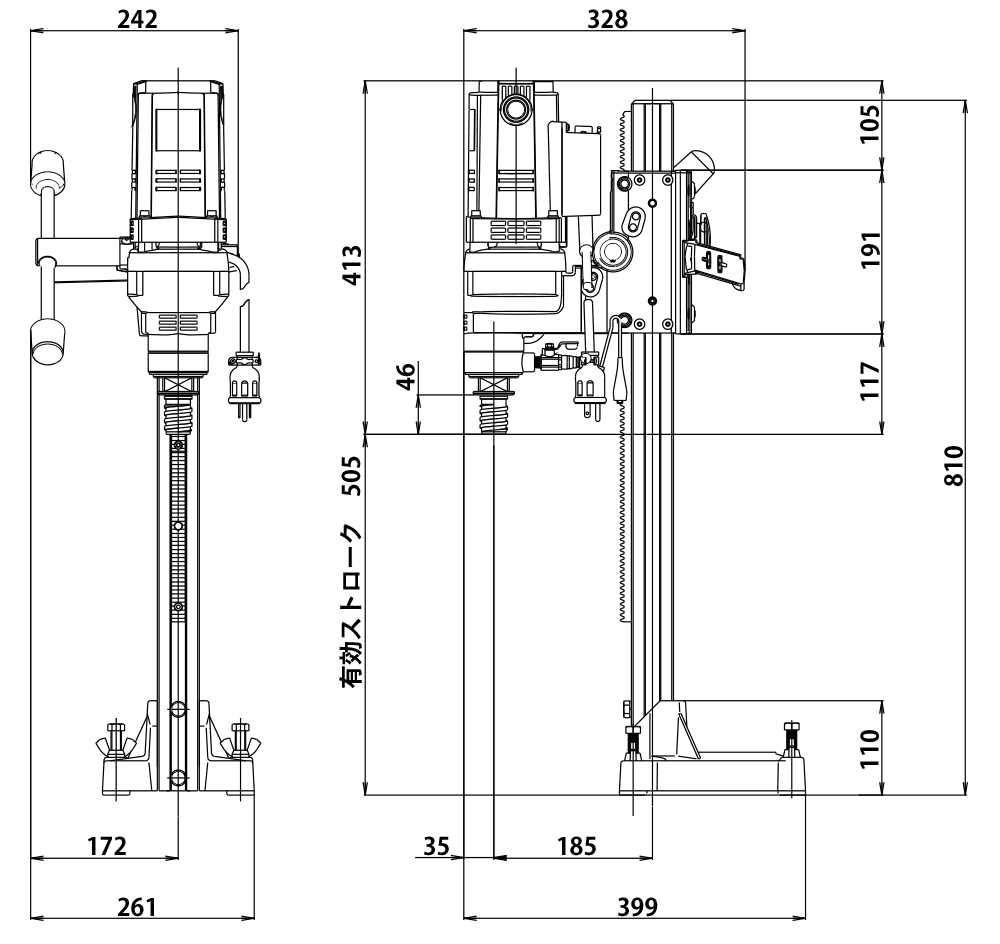

ECD200A 寸法図
※図は、モータクランプアッセンECD200Aを、ポールアッセンECD－PL49810・ベースアッセンECD－BS200Aを使用した時の寸法です。

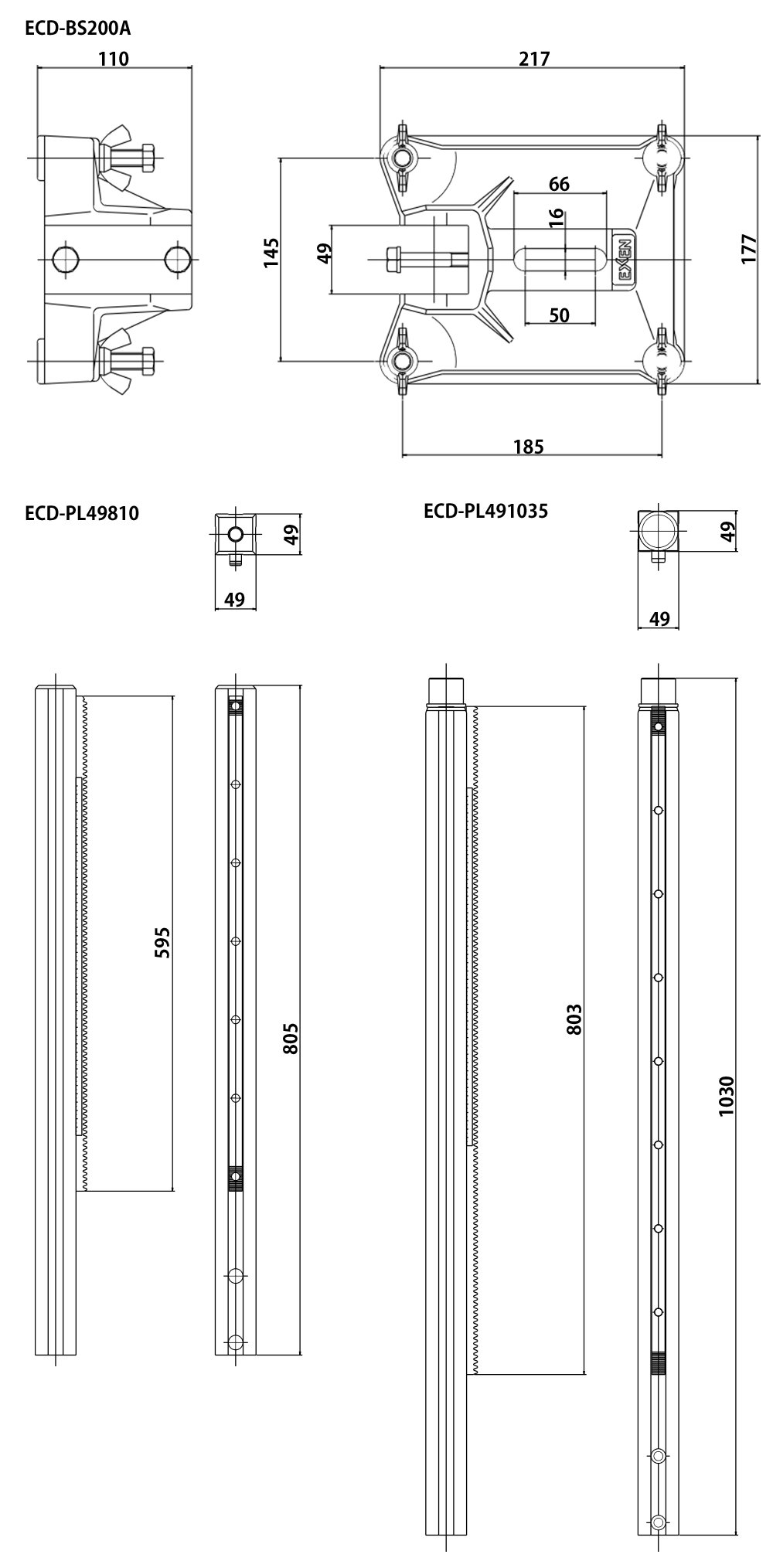

ECD-BS200A / ECD-PL49810 / ECD-PL491035 寸法図
ECD-WTK12P 寸法図
ECD-BFA / HCD-BRP 寸法図
HCD-BRP ドリルセット位置
| 型式 | ドリルセット位置 | ||
|---|---|---|---|
| A | B | C | |
| HCD-BRP | HCD-P4 ECD120 |
HCD-P5 ECD200A |
ECD8 ECD200 ECD200A |
※HCD-BRPを使用する際、ECD200Aのドリルセット位置は、「B」「C」どちらも使用可能です。
